2004.5.22 作成

---

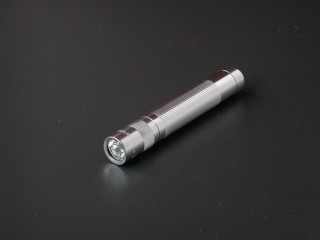

■RUU さん達の R.O.F. FACTORY の SOLITAIRE Luxeon

Luxeon III を使ったＵＳＡ製ベースのＭＯＤ（改造）品です。

下にコメントがあります。

---

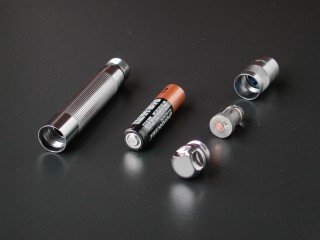

単四 １本　付属しています

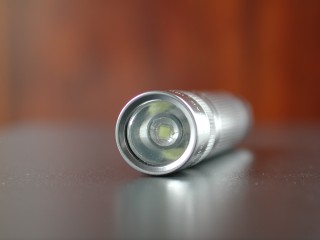

MOD で避けられないベゼルと本体の隙間がありません。お見事!!




オリジナルのソリテール本体とテールキャップに加工が施されています。


禁じられていますが、何と電流調整が出来ます。

---

■ニッケル水素 800mAh

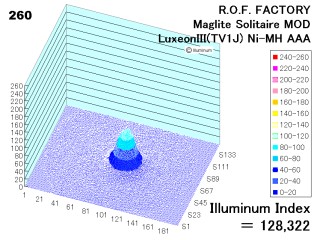

壁に照射しました。　右側は、照度を２０段階に分けて色分けしたものです。２０段階目は黒です。

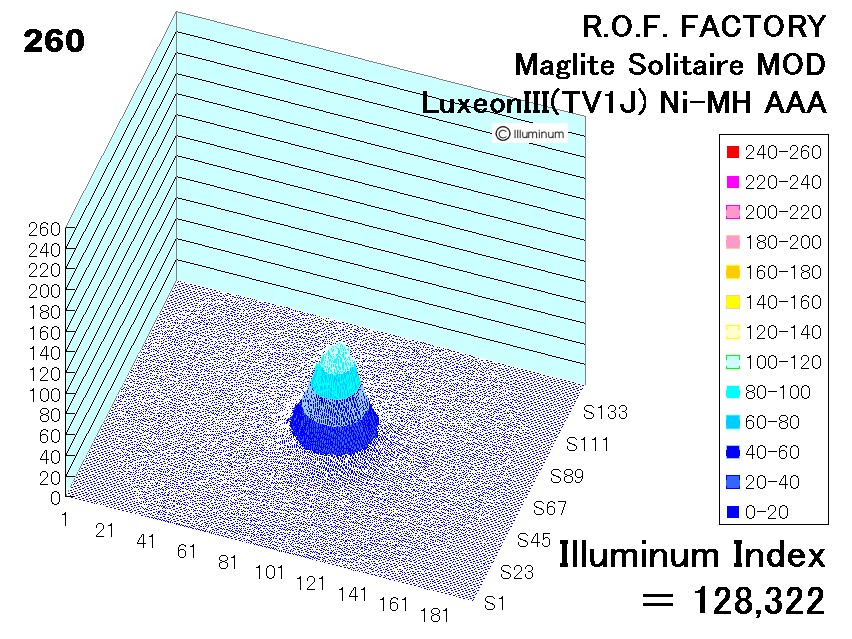

壁への照射は、データをそろえるため、見難くなっています。照射の様子は、下の３Ｄ図も合わせてご参照ください。

中心照度は、Ni-MH = 192 ルクス(50cm)。
　

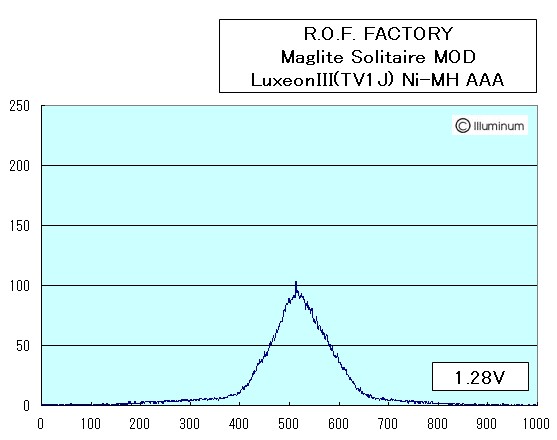

左：最大２６０ポイントのスケール表示 (width:1000 point = 84 degrees)
右：イルミナムインデクス（勝手規格です）Ni-MH = 128,322　です。
　　



■アルカリ単四

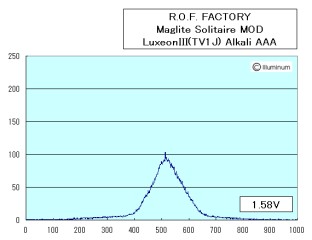

中心の照度は、アルカリ = 197 ルクス(50cm)。
　　

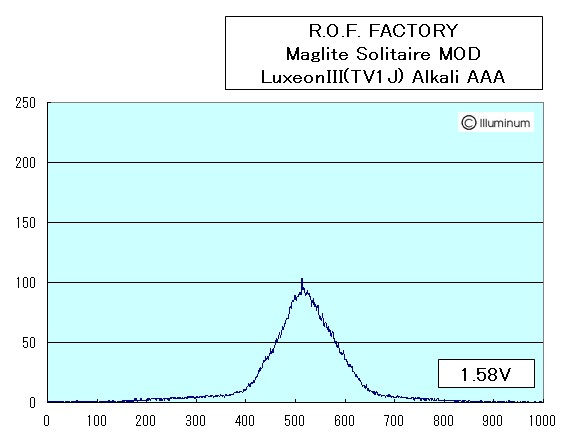

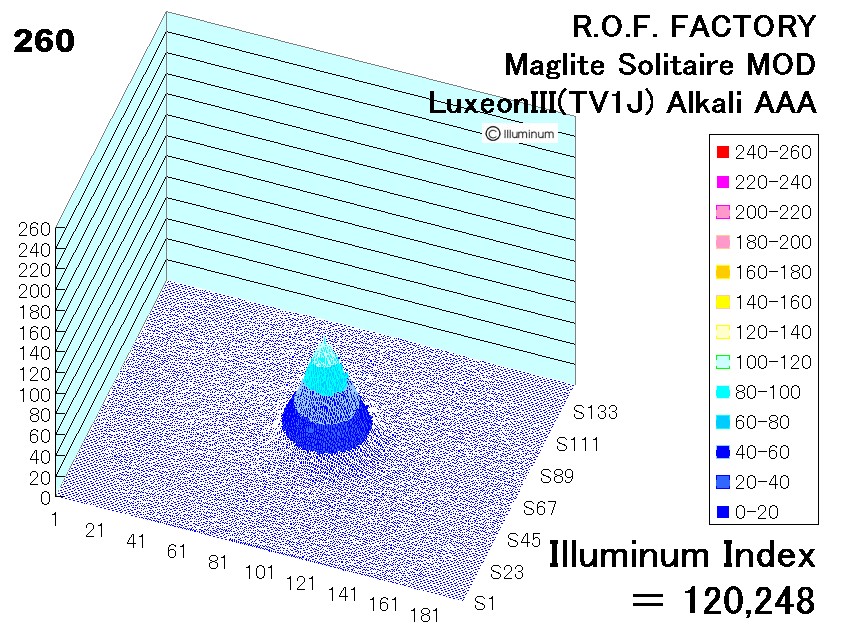

最大２５０ポイントのスケール表示 (width:1000 point = 84 degrees)
イルミナムインデクス：アルカリ = 120,248　です。
　　





■比較のため、NanoMate を参考表示します。

　

---

品　名	仕　様	ＬＵＸ (５０ｃｍ)	照射角 (度)	公称 照度／光度	光源の公称 電力(ｗ)	電　池	ランタイム 公称値
ROF FACTORY SOLITAIRE 3w 2004.5.22	3w LED	192	7.6	NA	NA	Ni-MH 単四ｘ1	NA
ROF FACTORY SOLITAIRE 3w 2004.5.22	3w LED	197 nimh = 972	7.6	NA	NA	Alkali 単四ｘ1	NA



　表中の記号の説明は、勝手評価リストのページをご参照ください。

仕　様	総合	近接	押入	外	５ｍ	取扱	満足	感想	備　考
3w LED	☆☆☆☆	◎	◎	◎	○	◎	◎	ベゼルに隙間なし。完成度が高い	RUU さん fixer さん 達 R.O.F. FACTORY の第２作 です。RUU さん設計の出力調節可能なコンバータで約100mA でLED を駆動します。このモデルはLuxeon III(TV1J ランク) を持ち込みで組んで頂きました。綺麗に出来ている説明書付です。 今までのLED 化MOD では避けることの出来なかったベゼルと本体の隙間の発生をこの製品は本体とテールキャップを削ることで解決しています。 今回は標準仕様の約100mA そのまま触らずにデータ取りしました。この電流値は、調整可能ですがテスター等の測定器がないと設定がたいへん難しいため、説明書で禁止事項になっています。これについてはRUU さんのホームページ の 掲示板 に説明があります。禁断の電流値変更を強行すればさらに明るいデータとなることは明白です。



他のフラッシュライトとのデータ比較は、 フラッシュライト 「中央照度測定と公称データリスト」 をご参照ください。

また、「勝手評価リスト」 も合わせてご覧下さい。

---

■ 総評

RUU さん fixer さん 達 R.O.F. FACTORY の第２作 です。RUU さん設計の出力調節可能なコンバータを使い、fixer さん が加工担当　とのことです。約100mA でLED を駆動しています。

単五１本を使用する ラムダさんの Ｎａｎｏ Ｍａｔｅ とちょうど同じような性能でした。当然、禁断の電流調整を行い、電流値を増加させれば数値は上がることは明白です。

Solitaire Luxeon MOD としては、完成度が高く、とても良いＭＯＤ（改造）製品だと思いました。しかし、禁断の電流調整に手を出してしまいそうです。

今までのLED化 MOD ではLED の高さの問題でベゼルと本体に隙間が出来てしまいますが、ROF にはその隙間がありません。
　

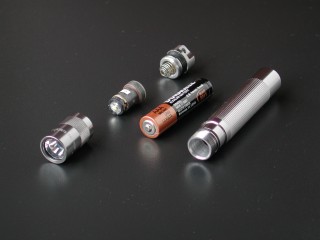

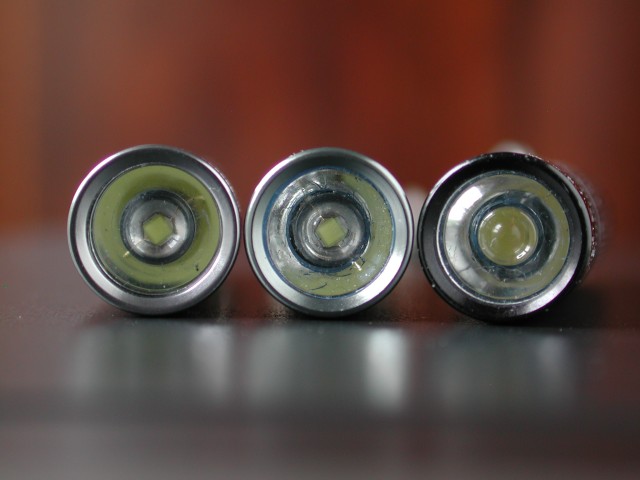

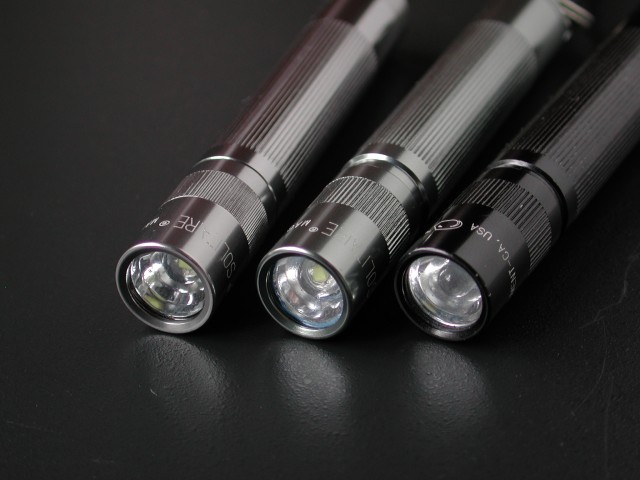

左：ROF ／ 中央：荒くれMOD 1w ／ 右：5mm LED MOD

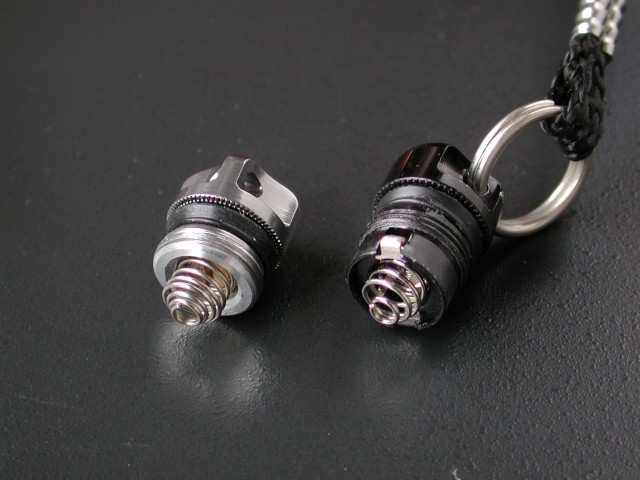

隙間の発生は、本体とテールキャップを削ることで解決しています。
　 　

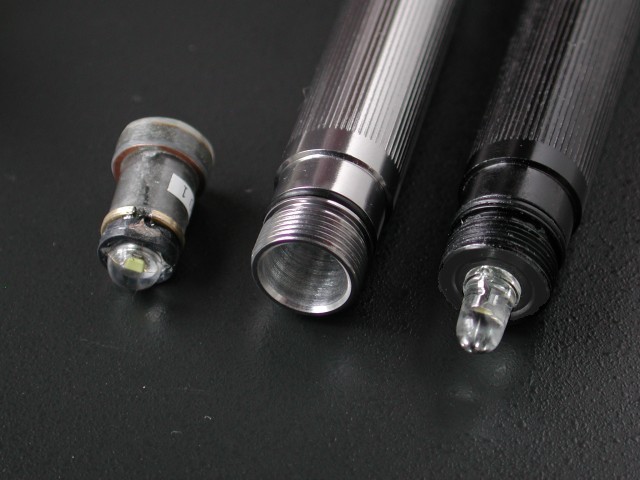

いずれも　左：ROF ／右：5mm LED MOD（本体とテールキャップはオリジナル）


今回は、お願いしてLuxeon III(TV1J ランク) を持ち込みで組んで頂きました。色ランクのV1 は照射色に黄ばむ傾向がありますが、アンダードライブのため、その傾向が特に強く出てしまいました。明るさS ランクでも色がW0 ランクなど少し青味のものを使った方がすっきりとした色に見えたかもしれません。

私は、シュアファイアのファンなのですが、なんだかんだと言ってもマグライトは使っている時間が長いため、様々な面で愛着があります。このソリテールも１０年以上昔から（電球です）、長い期間使用していました。そんなソリテールがLuxeon の明るさを単四電池１本で味わえるため、用も無いのにポケットに入れて持ち歩いています。なお、以前荒くれMOD で作った同じソリテールの1w は、リフレクターの焦点が合っていないことと、LED の明るさランクが低いため、150mA と言われる回路を使いましたが、たいへんにショボくなっています。それと比べてはいけません。

左から：ROF 、荒くれMOD 1w、5mmLED MOD

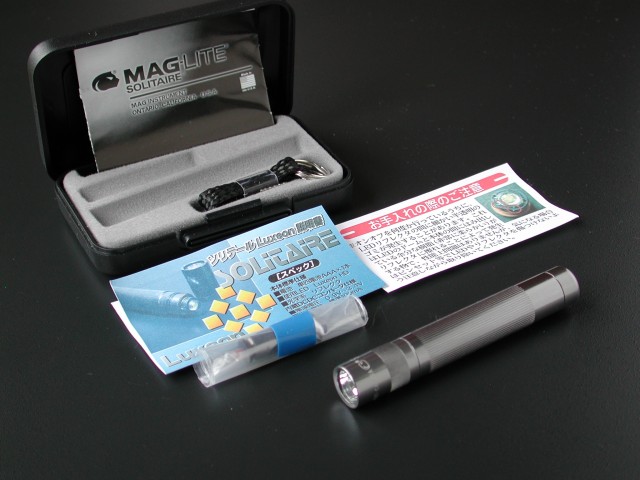

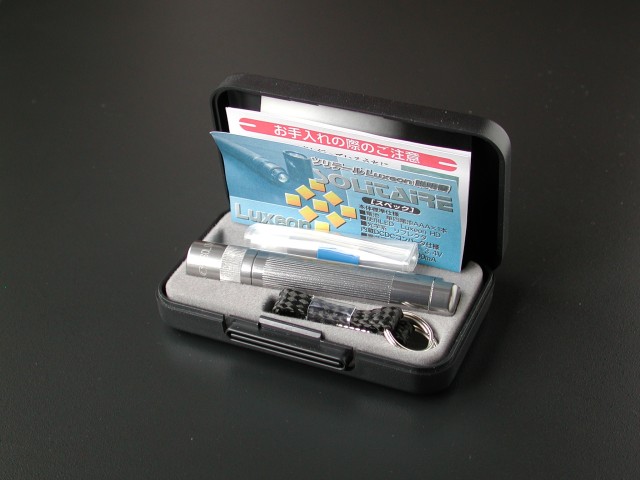

この製品には、オリジナルのハードケースの他に、綺麗に仕上がった説明書も付いています。
　 　

なお、注意事項に、包装用ポリ袋の説明がありますが、包装は袋ではなかったこと付属のオリジナル部品の入った袋は小さいので、それほど危険では無さそうです。

---
