■マグライトソリテール １ｗ ＭＯＤ（改造）

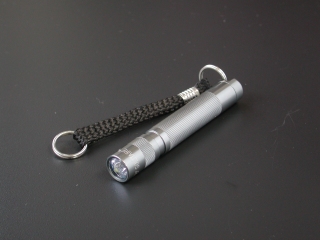

１ｗラクシオンを使ったＵＳＡ製ベースのＭＯＤ（改造）品です。

下にコメントがあります。

---

単四 １本（付属）

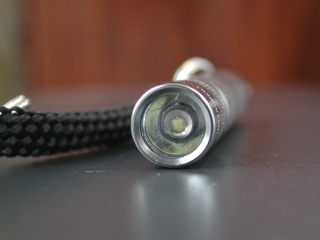

ベゼルが少ししかネジにかかりません。そのため、隙間が大きく開いています。






本体側は、無改造ですが、一度樹脂部分を外し、極性を確認しています。

---

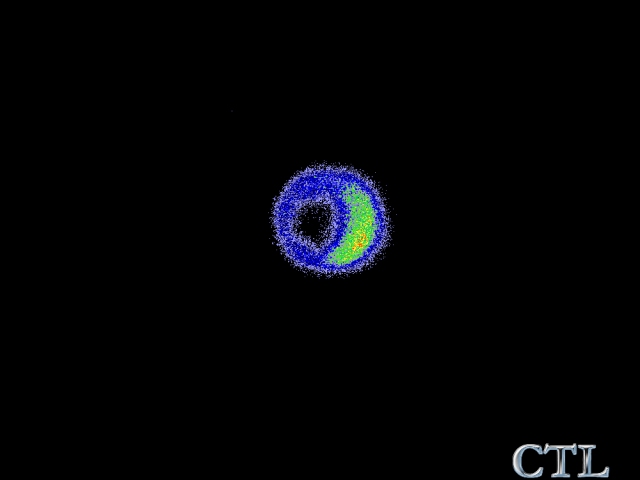

壁に照射しました。　右側は、照度を１０段階に分けて色分けしたものです。１０段階目は黒です。

　

照射パタンが見えないので、露出をオーバーさせた写真が以下です。
リフレクターがうまく働かず、中央にダークスポットが出ています。


比較のため、アークＡＡＡを参考表示します。
　

---

写真は、他と同一条件で照射した様子です。最大２５０ポイントのスケールで表示しています。

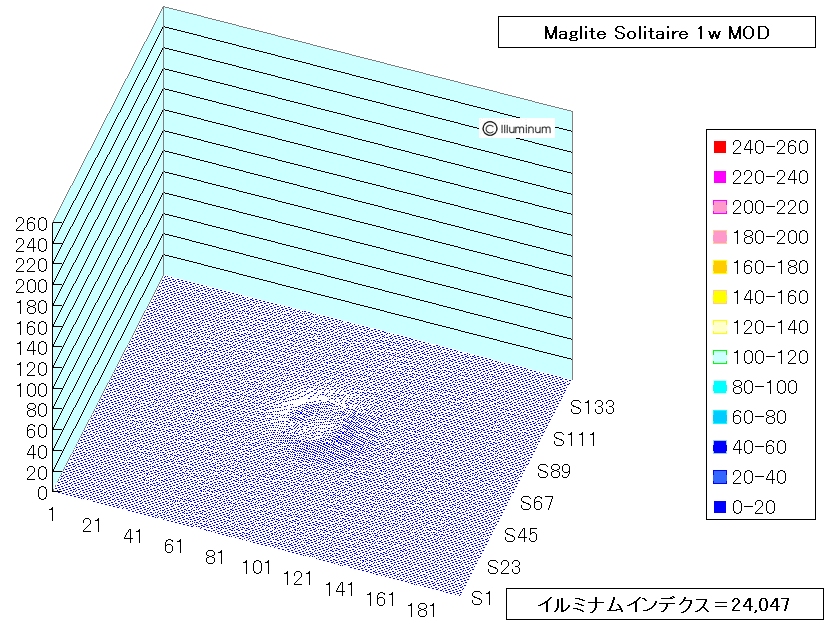

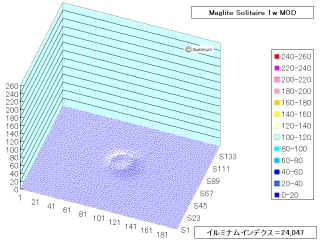

照度は、３７ ルクス(50cm)、イルミナムインデクス（勝手規格です）は、２４、０４７です。 （ニッケル水素単四型電池にて測定しました）

---

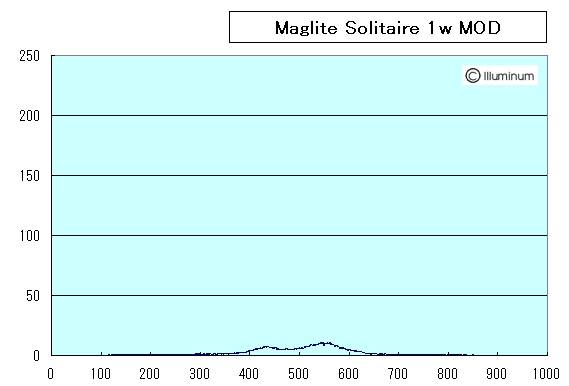

　　　 <---- 1000 point = 84 degrees ---->

---

品　名	仕　様	ＬＵＸ (５０ｃｍ)	照射角 (度)	公称 照度／光度	光源の公称 電力(ｗ)	電　池	ランタイム 公称値
MAGLITE SOLITAIRE 1w MOD 2003.11.29	1w LED	37	45	NA	NA	単四ｘ1 (Ni-MH可)	NA



　表中の記号の説明は、勝手評価リストのページをご参照ください。

仕　様	総合	近接	押入	外	５ｍ	取扱	満足	感想	備　考
1w LED	☆	○	○	×	×	○	○	１ｗＬＥＤを使っているのに暗すぎ	１ｗに１５５ｍＡなのに、３ｍｍＬＥＤのＭＯＤとあまり変わらない明るさになってしまいました。苦労して作った割に明るさの点では失敗作と言えます。しかし、ニッケル水素単四１本で使えるので、その面では、結構経済的で便利です。



他のフラッシュライトとのデータ比較は、 フラッシュライト 「中央照度測定と公称データリスト」 をご参照ください。

また、「勝手評価リスト」 も合わせてご覧下さい。



---




今回、マグライト ソリテールに、１ｗＬＥＤを組み込みました。電子回路は、Micro Converter（155mA）です。かなり雑なＭＯＤ（改造）で、また改造後は元に戻せません。以下に簡単にご説明いたします。

ＭＯＤ（改造）は、ベースに使用したフラッシュライトの保証が無くなる上に、同様のことを再現しようとしても期待した結果が出ないこともあります。また、今回のＭＯＤ（改造）は、あまり具合良くありません。なんとか使えるという程度です。ご了承ください。


�@ソリテール側の準備
　・ベゼルを外し、電球を抜きます。
　・念のため、手前の樹脂部を外し、電極差込穴の極性を確認しておきます。
　　金属板の付いている方が、マイナス側です。
　　樹脂部は、千枚通しのようなものでほじくり出します。
　・ベゼルからリフレクターを外します。
　　これは、もっとも大変な作業です。リフレクターの爪を折り取り出します。
　・リフレクターの電球穴を６ｍｍに広げます。
　　３．５ｍｍ位から、少しずつ大きい穴に広げました。
　　


�Aモジュールの作成

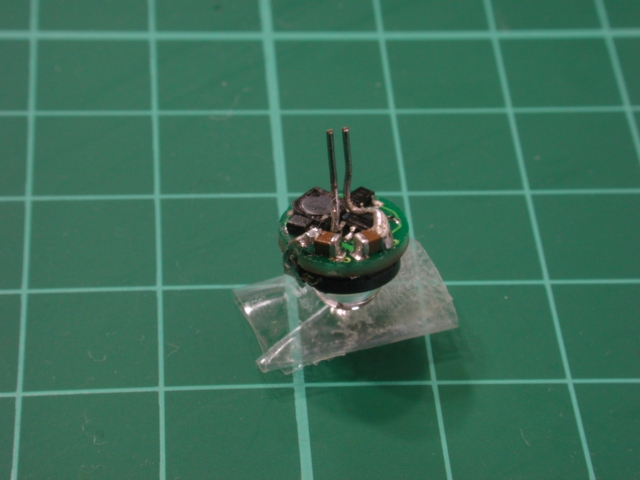

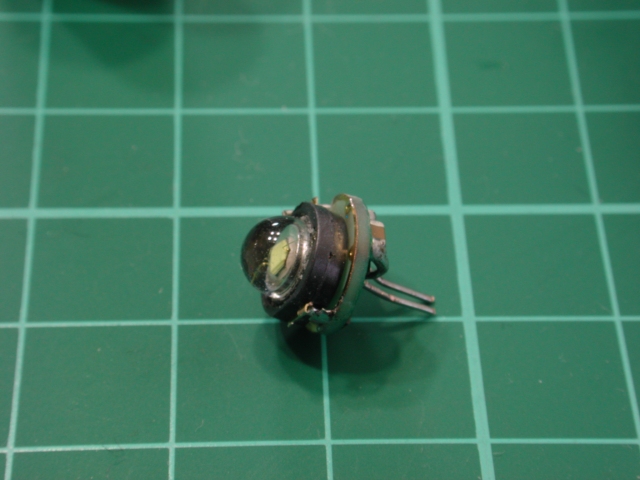

　・マイクロコンバータの回路側に、電球の電極に相当する電極を立てます。
　　
　　　基板には、電極２本を通す穴を開けた塩ビ板をかぶせ、本体と念のため絶縁しました。（写真には出ていません）

　・同、電池接点側にエミッタを付けます。
　　エミッタは、Ｎランク程度の１ｗＨＤタイプです（少し暗いです）。
　　　今回は、ＬＥＤ＋側基板のパタンが剥がれてしまったので、回路側からジャンパー線でつなぎました。
　　　念のため、エミッタと基板の間に絶縁として小さく切った塩ビフルムを挟み込みました。
　　

�B組込みと動作確認

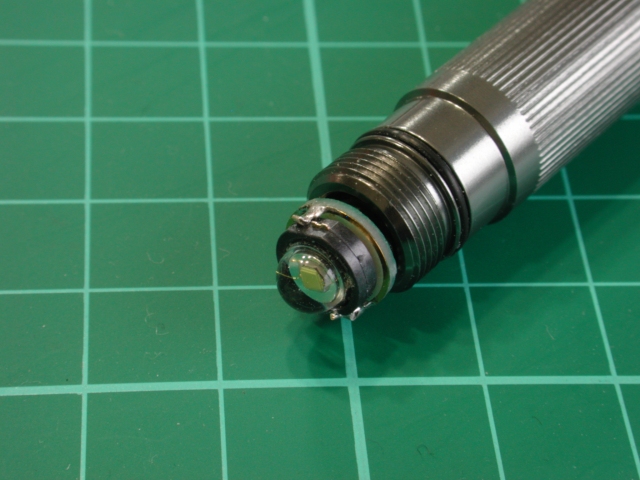

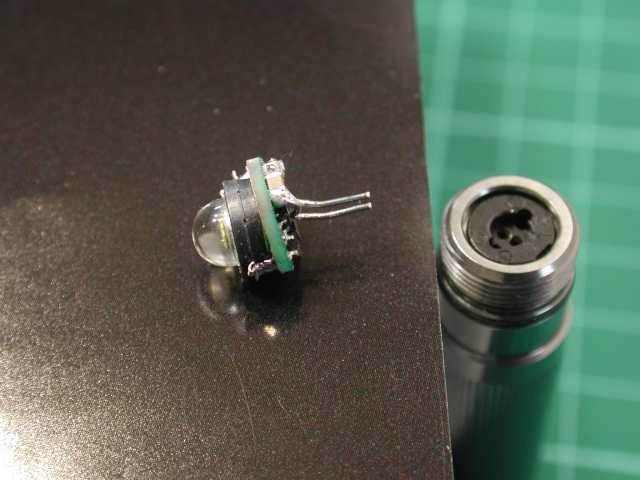

　・電球ソケットに、回路に付けた電極を差込ます
　　この時、極性を間違えないようします（あらかじめ確認した極性に合わせます）
　　逆接は、回路破損の原因となります。
　　　

　　電池を入れ、エンドキャップを締めた時、点灯すればＯＫです。

�Cベゼルの取付け
　・リフレクターを入れたベゼルを締め込んで完成です。
　　このＭＯＤでは、ネジは１回転くらいしかかかりません。

　・オリジナルソリテールと同様ベゼルを緩めると点灯します。
　　このＭＯＤでは、ほんの少し回転させれば点灯します。

�D今回のＭＯＤの問題点
　・今回のＭＯＤでは、以下の問題が残りました。

　　　・ベゼルの回転は、１／４回転程度と非常にシビアです。
　　　　リフレクターをもう少し削るともう少し余裕がでますが、満足な操作になるほどまでには出来そうもありません。


�E照度
　かなり暗いです。３ｍｍＬＥＤとあまり変わらず、明るさの面では、完全に失敗でした。
　５ｍｍＬＥＤをオーバードライブした方が良さそうです。しかし、単四ニッケル水素１本
　で使える経済性は、３ｍｍＬＥＤの１２ｖ電池を使うより優れていると思います。


今回のＭＯＤ（改造）は、操作が今一で、信頼性に欠け、思ったより暗いのですが、まあまあ面白く作れたので、満足しました。






---
