■RUU さん達の R.O.F. FACTORY の rof type1 mini

Luxeon を使った フルスクラッチ品 です。

下にコメントがあります。

---

単五 １本　付属していません

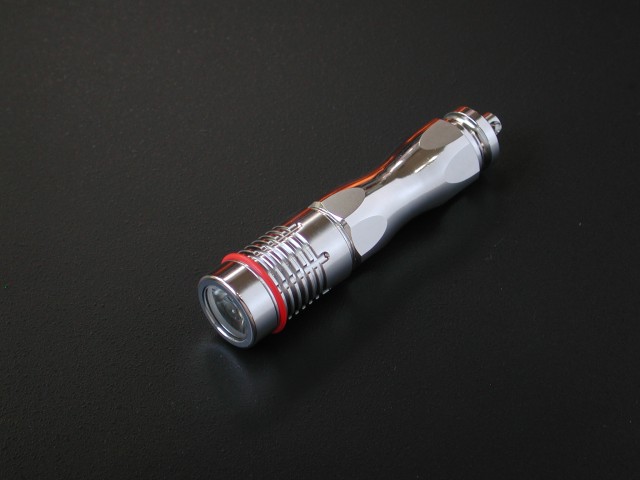

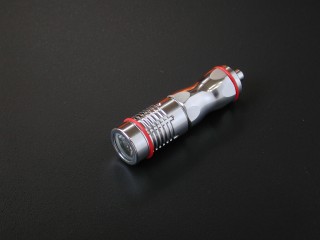

rof type 1 のミニチュアモデルです。
外観は標準仕様の梨地ではなく、オプションの光沢仕様です。

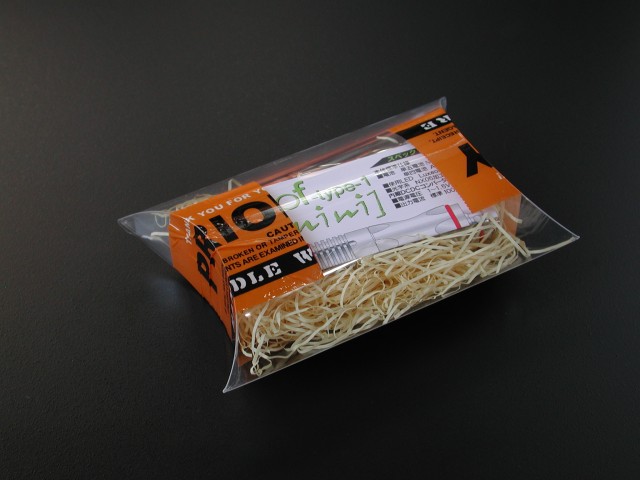

パッケージのテープが綺麗に剥がれないので、そのままにしました。
このテープは何気にオシャレです。
　

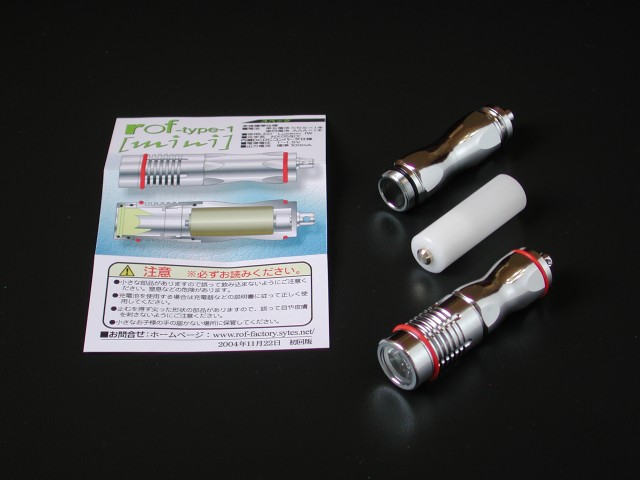

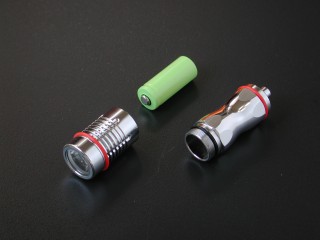

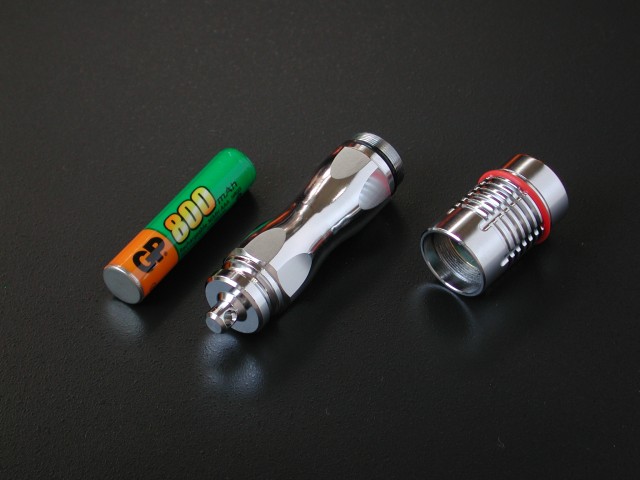

オプションの単四用ボディと単五充電電池用電池アダプターです。
電池は付属しません。
　

　

---

■単五型 ニッケル水素 500mAh

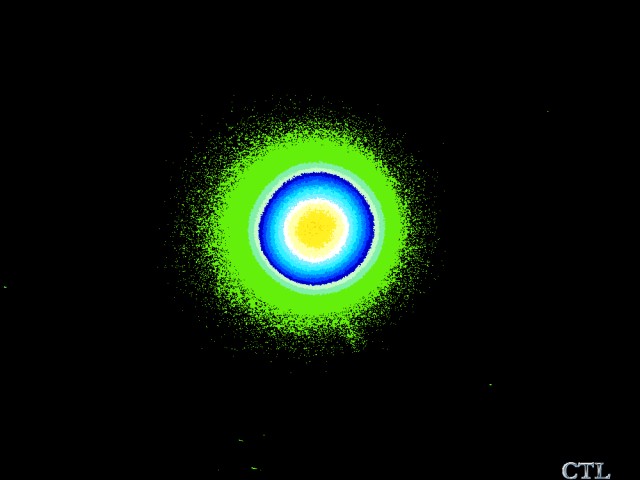

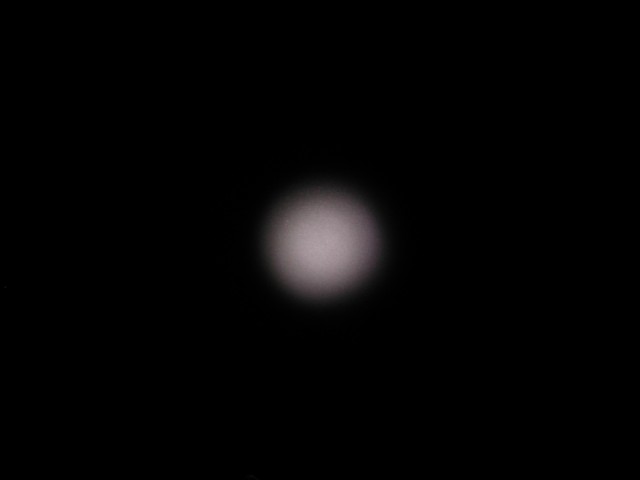

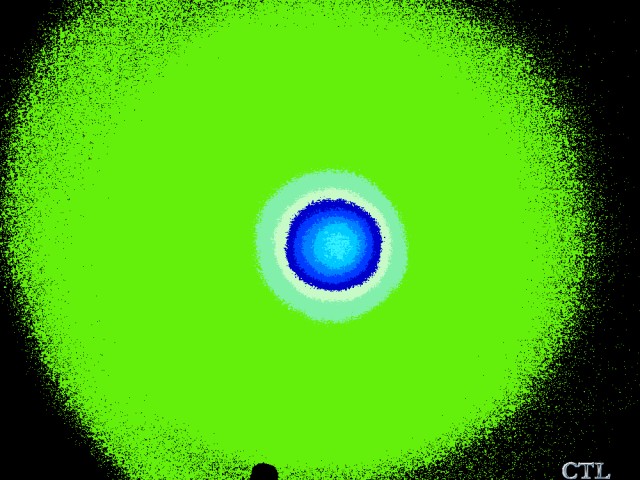

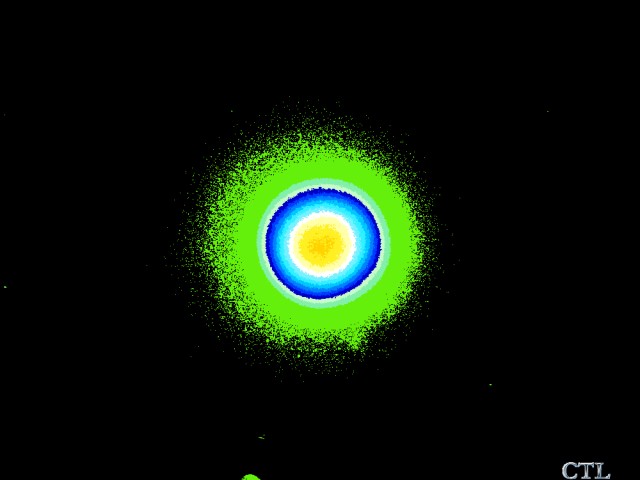

壁に照射しました。　右側は、照度を２０段階に分けて色分けしたものです。２０段階目は黒です。
壁への照射は、データをそろえるため、見難くなっています。照射の様子は、下の３Ｄ図も合わせてご参照ください。

中心照度は、単五型 Ni-MH = 533 ルクス(50cm)。
　

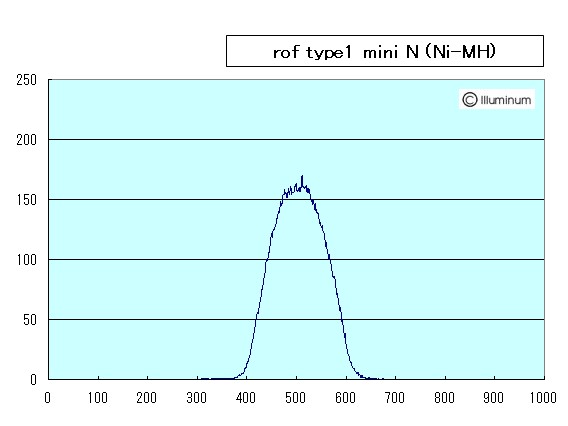

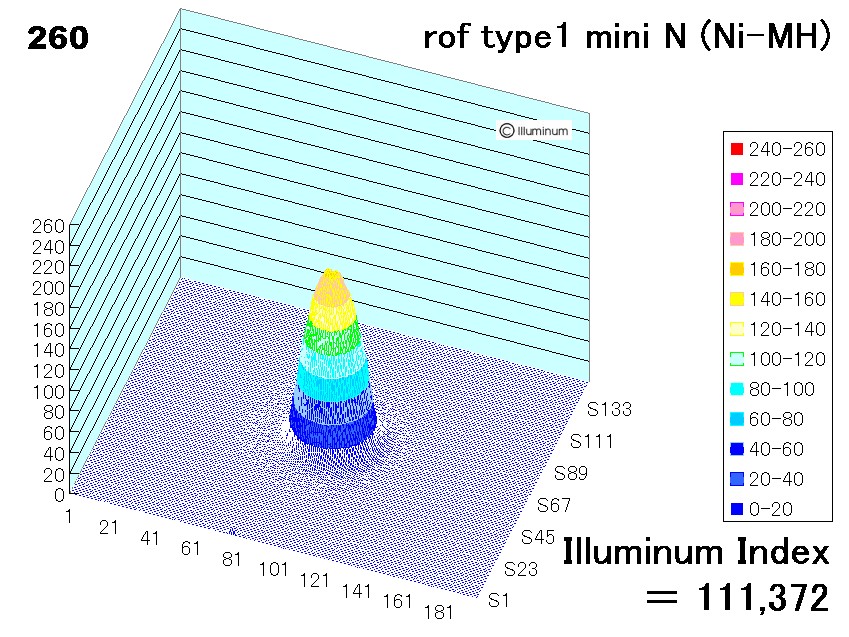

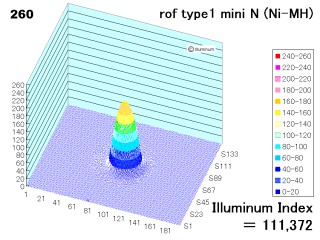

左：最大２６０ポイントのスケール表示 (width:1000 point = 84 degrees)
右：イルミナムインデクス（勝手規格です）単五型 Ni-MH = 111,372　です。
　　

---

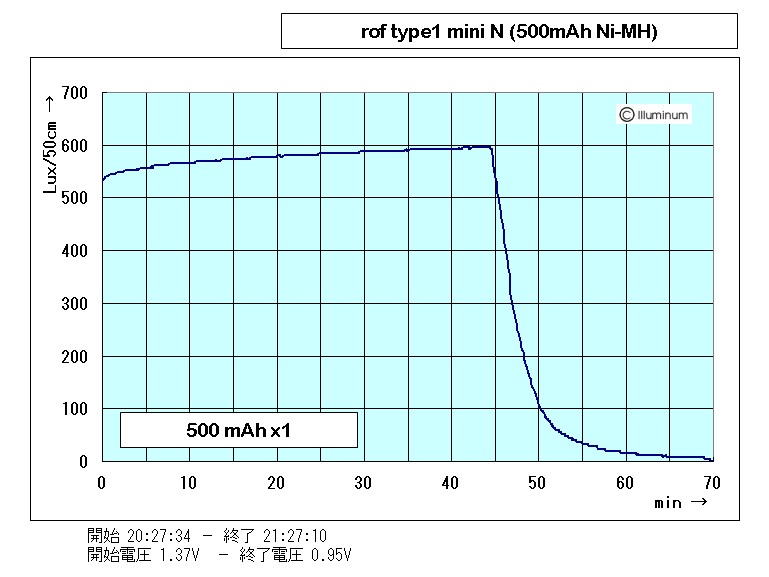

Runtime of ROF FACTORY rof type1 mini of N cell (Ni-MH 500mAh)

2003.12.6

---

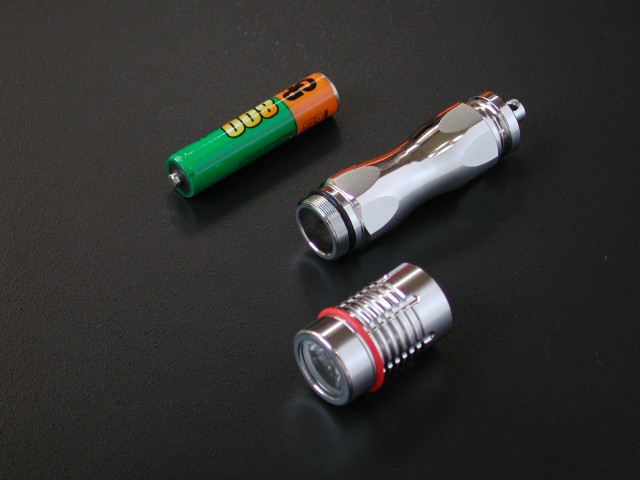

■単四型 ニッケル水素 800mAh

中心照度は、単四型 Ni-MH = 516 ルクス(50cm)。
　　

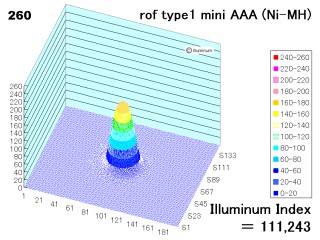

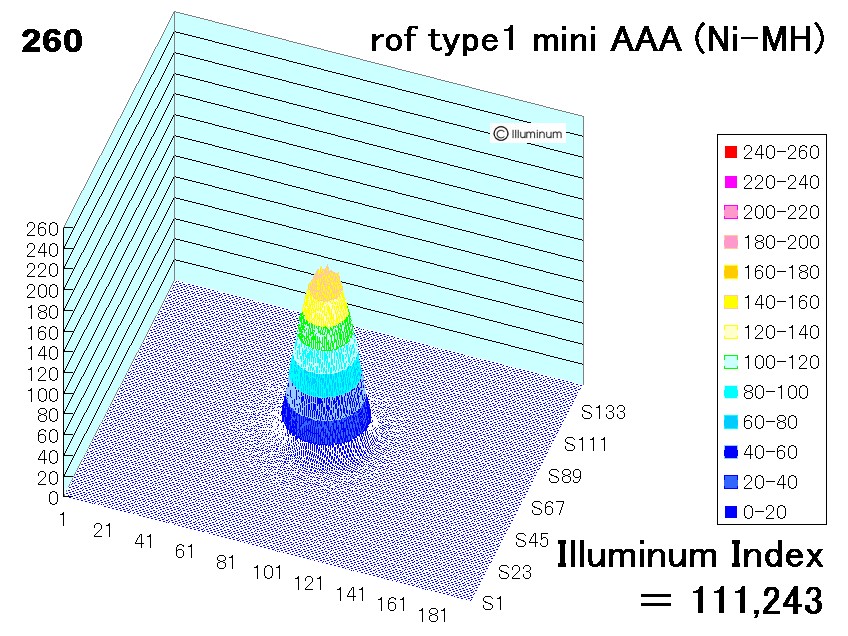

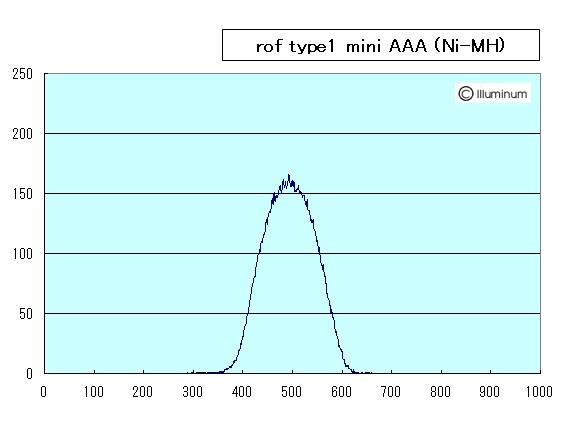

最大２５０ポイントのスケール表示 (width:1000 point = 84 degrees)
イルミナムインデクス：単四型 Ni-MH = 111,243　です。
　　

---

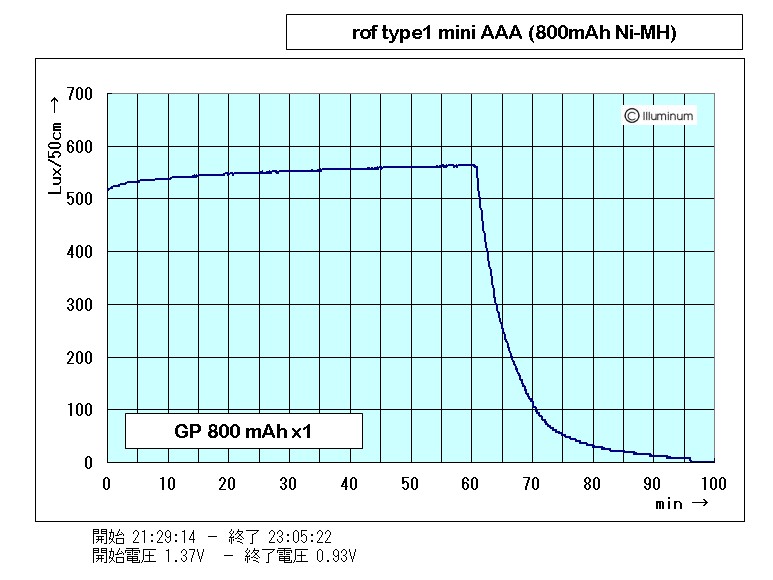

Runtime of ROF FACTORY rof type1 mini of AAA cell (Ni-MH GP 800mAh)

2004.12.6

---

■比較のため、ROF FACTORY Luxeon MOD MAG LITE SOLITAIRE を参考表示します。

　

---

品　名	仕　様	ＬＵＸ (５０ｃｍ)	照射角 (度)	公称 照度／光度	光源の公称 電力(ｗ)	電　池	ランタイム 公称値
ROF FACTORY type 1 mini 2004.11.28	1w LED	533	12.2/59.0	NA	NA	Ni-MH 単五ｘ1	NA
ROF FACTORY type 1 mini 2004.11.28	1w LED	516	12.2/59.0	NA	NA	Ni-MH 単四ｘ1	NA



　表中の記号の説明は、勝手評価リストのページをご参照ください。

仕　様	総合	近接	押入	外	５ｍ	取扱	満足	感想	備　考
1w LED	☆☆☆☆☆	◎	◎	○	◎	◎	◎	何といっても美しい	RUU さん fixer さん 達 R.O.F. FACTORY の第３作 です。RUU さん設計の出力調節可能なコンバータで Mag Solitaire 同様 約100mA でLED を駆動しています。 オプションで単四用のボディを追加しました。データ的には誤差範囲でほぼ同じですが、単四は容量の大きい分ランタイムが望めます。 ベゼルを回転させるとＯＮになるツイストタイプで、オレンジのＯリングのおかげで小さいにもかかわらずスムーズに操作できます。 Solitaire はリフレクターですが、このライトはコリメータを削ったもので配光がことなり、全体のエネルギーは Solitaire とほぼ同じで中央へ集光するタイプで、他のＮセルタイプと比較し中央照度がとても高いのが特長です。



他のフラッシュライトとのデータ比較は、 フラッシュライト 「中央照度測定と公称データリスト」 をご参照ください。

また、「勝手評価リスト」 も合わせてご覧下さい。

---

■ 総評

RUU さん fixer さん 達 R.O.F. FACTORY の第３作 です。おきゃんさんがデザインし RUU さん設計のコンバータ、fixer さん が加工 のフルスクラッチライトです。rof factory Mag Solitaire 同様 約100mA でLED を駆動しています。

外観を標準仕様の梨地ではなく、オプションの光沢仕様としました。なかなか美しくとても気に入りました。

単四１本を使用する rof foctry の Mag Solitaire や 単五１本を使用する ラムダさんの Ｎａｎｏ Ｍａｔｅ と比較し、中央照度が高いことが特長です。このため、小さいながらも遠方まで照らせる実力があり、100mA 駆動のため、イルミナムインディクスは上がらないものの単五サイズとしてはかなり明るさ感のある優秀なライトだと思いました。

大きさは、一般的な単五用と同様のサイズです。
　 　

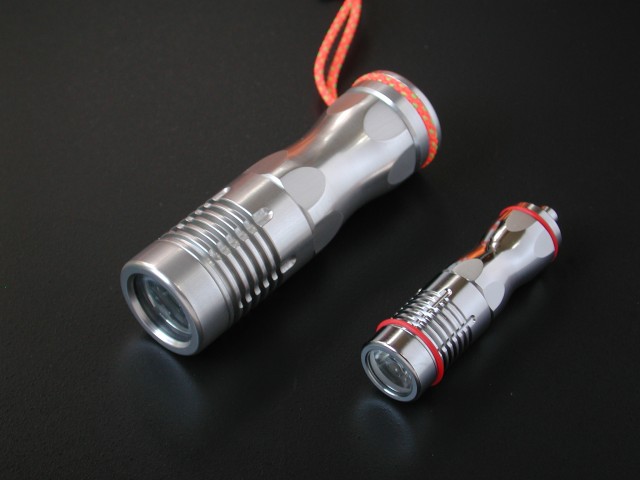

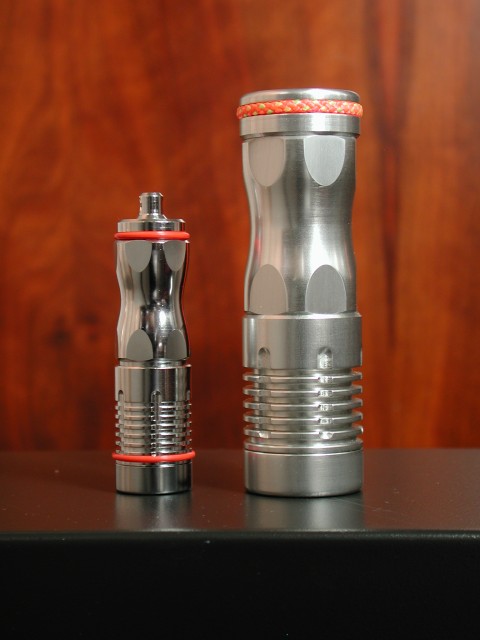

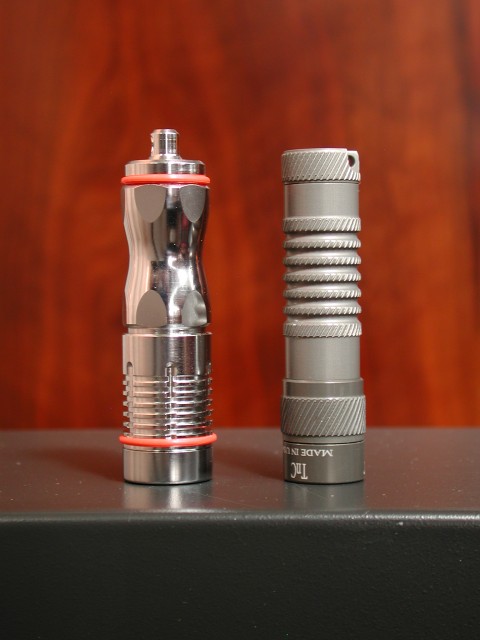

写真　左：TNC Key-Lux N と ／中・右：rof type 1 と



　
写真 左：パッケージ状態　右：オプションの単四用ボディと単五充電電池用電池アダプター、説明書。　なお電池は付属しません。



== 2004.12.6 追加 =======

ランタイムを追加しました。

本体の温度上昇が原因かは不明ですが、単五（ N cell ）単四（ AAA cell ）とも点灯初期より少しづつ照度が上がるといった現象が見られました。しかし照度は単五（500mAh）で約４５分間、単四で約６０分間安定した照度を保ち、大きさからは想像出来ない高性能であることを改めて実感しました。

なお、RUU さんのページでのデータと少し異なる結果となりましたが、LED のVf ランクによる個体差や調整されている電圧値で変わるためではないかと思われます。（RUU さんの実験は R4H ランクのLED でのデータのようです）

また、電池の放電限界程度にまで電圧が低下すると点滅するようで、その様な親切設計だと思われます。

---
