イルミナムの「MAG LITE SOLITAIRE 5mmLED MOD」のページです。
2004.5.22 作成

単四電池１本が付属していますが、1/3AAA サイズのNi-MH(160mA）電池３本に改造しました。

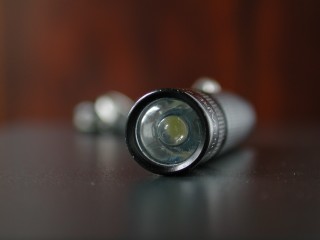

3mm LED の時同様、ＬＥＤが長いため、ベゼルの締め込みが奥まで出来ず、隙間が大きく出来ます（通常１ｍｍ以下の隙間が２ｍｍ位に）。

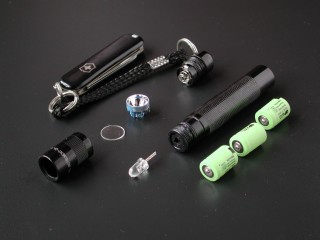

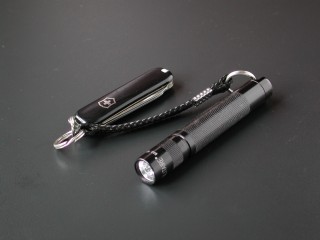

ご注意：下の写真にはアーミーナイフが写っていますが付属しません。

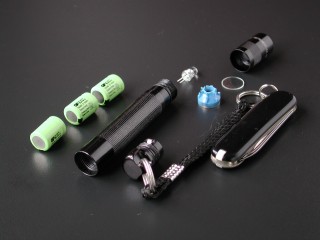

電池は、2/3AAA Mi-MH 同様＋端子部分をハンダで盛り上げています。
また充電は、スペーサーとガイドから成るアダプターを使用します。
2/3AAA Ni-MH 充電アダプターの電極部品（銅棒）の長いものを作り使いました。

今回使用した1/3AAA Ni-MH は、The Battery Station で購入しました。~~送料などをメールで問い合わせをするシステムです。~~ 2005.11.22 edit: 最近はショッピングカートで購入できます。

■CR123A

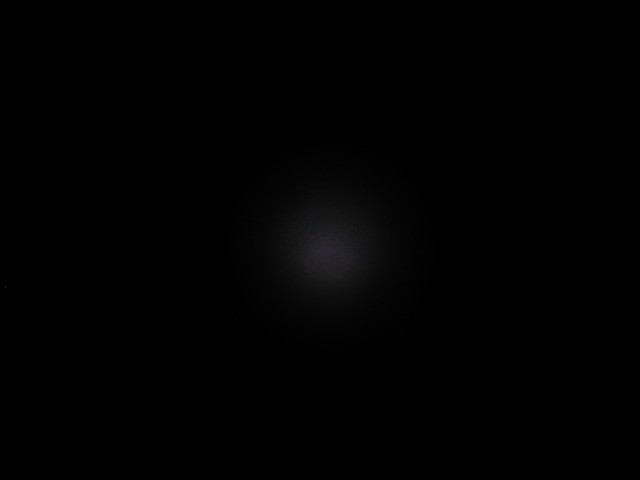

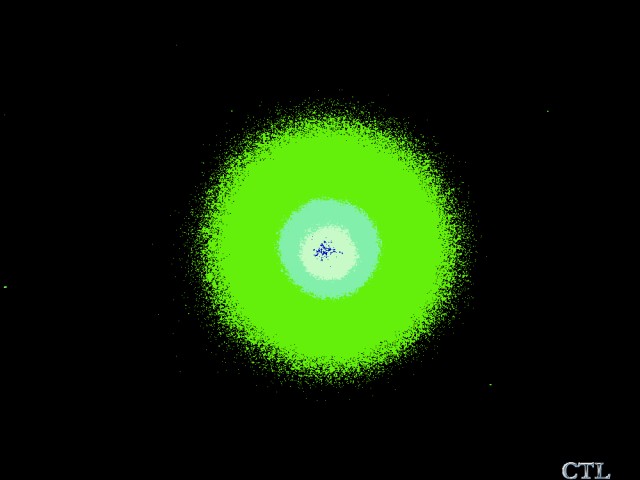

壁に照射しました。　右側は、照度を２０段階に分けて色分けしたものです。２０段階目は黒です。

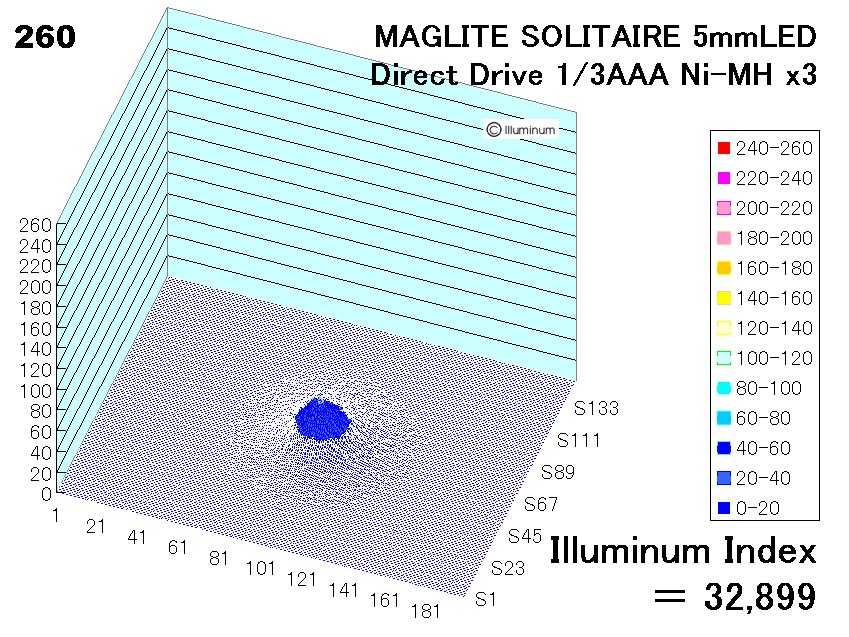

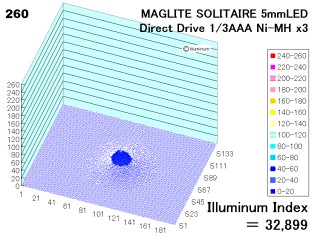

壁への照射は、データをそろえるため、見難くなっています。照射の様子は、下の３Ｄ図も合わせてご参照ください。

中心照度は、70 Lux(50cm)。

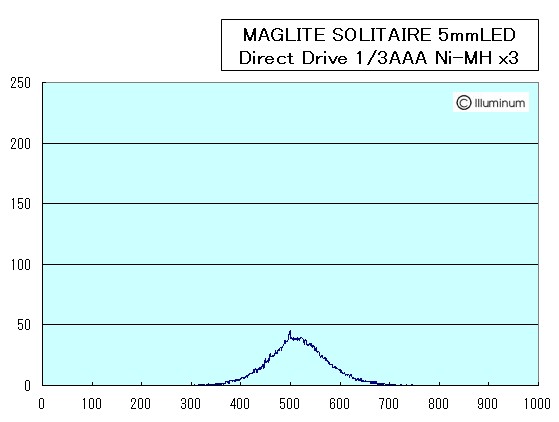

左：最大５００ポイントのスケール表示 (width:1000 point = 84 degrees)
右：イルミナムインデクス（勝手規格です）= 32,899　です。

■比較のため、アークＡＡＡを参考表示します。

品　名	仕　様	ＬＵＸ (５０ｃｍ)	照射角 (度)	公称照度／光度	光源の公称電力(ｗ)	電　池	ランタイム公称値
SOLITAIRE MOD	5mm LED	70	33.7	9,200mcd	0.07w	1/AAA Ni-MH x3 160mA	NA

　表中の記号の説明は、勝手評価リストのページをご参照ください。

仕　様	総合	近接	押入	外	５ｍ	取扱	満足	感想	備　考
5mm LED	☆☆	○	△	×	×	○	○	部品が簡単でお手軽	昔使っていたソリテールが3mmLED のMOD で復活しましたが、12V 電池と抵抗の組合せはロスが大きそうなため、日亜Sランクの5mmLED と交換するとともに、小型のNi-MH 電池でのダイレクトドライブとしました。5mmLED はリード線が少し太いので、ヤスリで削りました。思ったより良いです。中心照度は3mmLED の方が高いものの光に広がりがあり、なんとか実用になるレベルだと思います。

他のフラッシュライトとのデータ比較は、フラッシュライト「中央照度測定と公称データリスト」をご参照ください。

また、「勝手評価リスト」も合わせてご覧下さい。

■コメントと総評

今までの3mmLED を12V電池と抵抗での駆動するMOD で使っていましたが、電気のロスが大きそうで、さらにＭＯＤ（改造）を行うことにしました。

当初は、定電流ダイオード（CRD）仕様にしようと考えたのですが、単四1/3 サイズのニッケル水素電池が手に入ったので、ダイレクトドライブすることにしました。

また、3mmLED はどう見ても明るさランクの高い5mmLED より暗いと判断し、LED も日亜化学のNSPW500BS（20°タイプ）S ランクの5mmLED と交換しました。

3mm ではリフレクターは無改造で済んでいましたが、今回は5mmLED が入るようにリフレクターの穴を広げる改造を行いました。

リフレクターは普通は取り出せないようなので、先の細いペンチでつまみ無理やり引き抜きました（荒くれＭＯＤです）。また、リフレクターをテーブルバイスで挟み3.5mm 4mm 4.5mm 5mm と細いドリルから太い物へだんだんと交換して少しづつ広げました。しかしこの作業はリフレクターの固定が難しく、切子でリフレクターにかなりキズが付いてしまいました。一説では、ベゼルから抜かず接着剤でベゼルと接着し、ドリルにストッパーを付け（これが無いと全面レンズにキズを付ける）ベゼルを固定して作業すると良いらしいです。またコレットチャックのようなリフレクター外周を締め付けて固定できる治具などを自作すればうまく加工できるかもしれません。

今回のＭＯＤ（改造）は、充電用のアダプターが必要だったり、充電時間を見ながら充電しなくてはならないなど面倒はありますが、本体と電池の扱いは簡単でさらに電池代を気にせずどんどん使えるため、このライトを持って出かける機会が多くなりました。

明るさはARC AAA とほぼ同等で ARC AAA-P より少し劣るという感じです。またランタイムは計っていませんが、160mA ３本でのDirectDrive のため回路のロスが無く、昇圧が必要なARC AAA に750mAのNi-MH を入れた場合と比べて少し短いだろうなぁ、と想像します。

ＭＯＤ（改造）の成果はかなり有り、成功だったと自己評価しました

。
