2004.8.13 作成

---

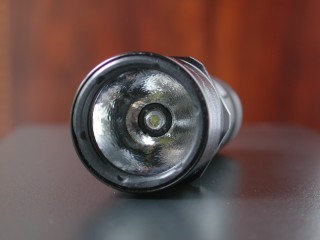

■Surefire の 6P LED MOD

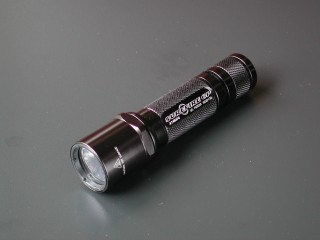

３ｗラクシオンを使ったＵＳＡ製をベースにしたＭＯＤ（改造）です。
Downboy700 で駆動します。

下にコメントがあります。

---

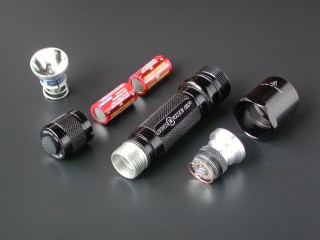

CR123A 電池 ２本 が付属しています。

---

■CR123A

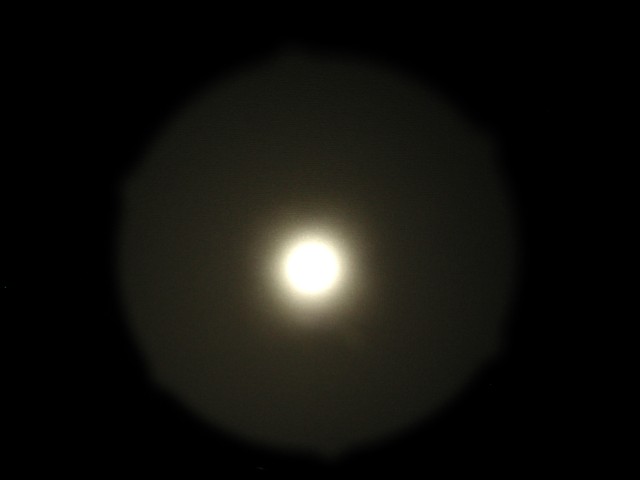

壁に照射しました。　右側は、照度を２０段階に分けて色分けしたものです。２０段階目は黒です。

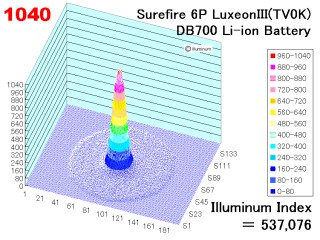

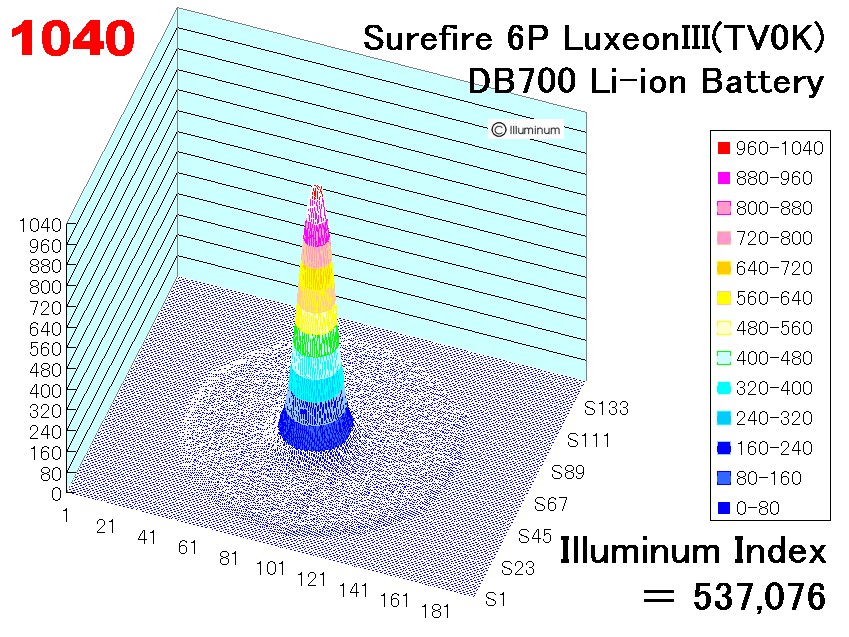

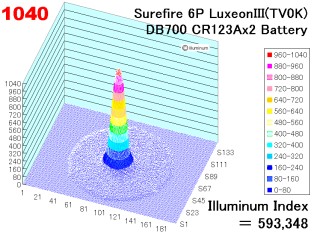

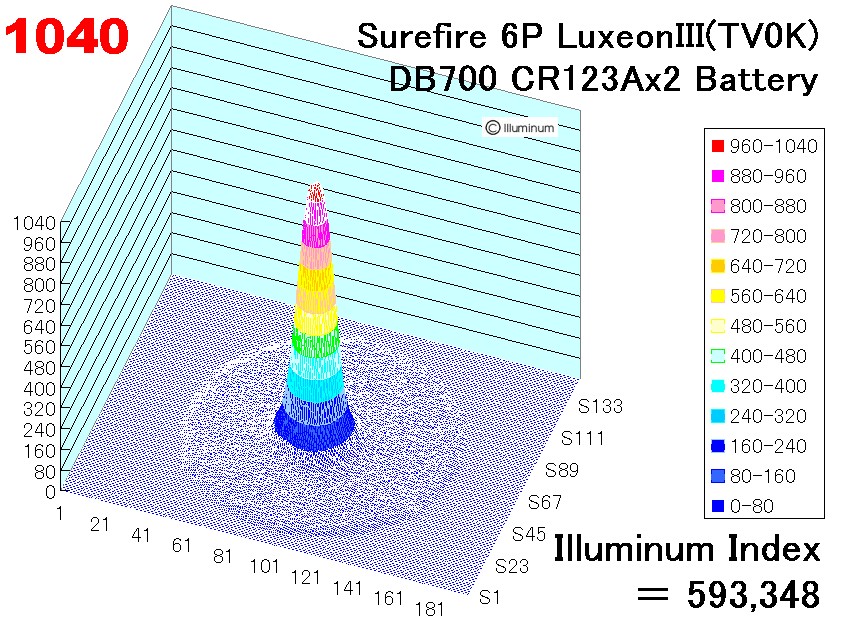

壁への照射は、データをそろえるため、見難くなっています。照射の様子は、下の３Ｄ図も合わせてご参照ください。

中心照度は、8,090 Lux(50cm)。
　

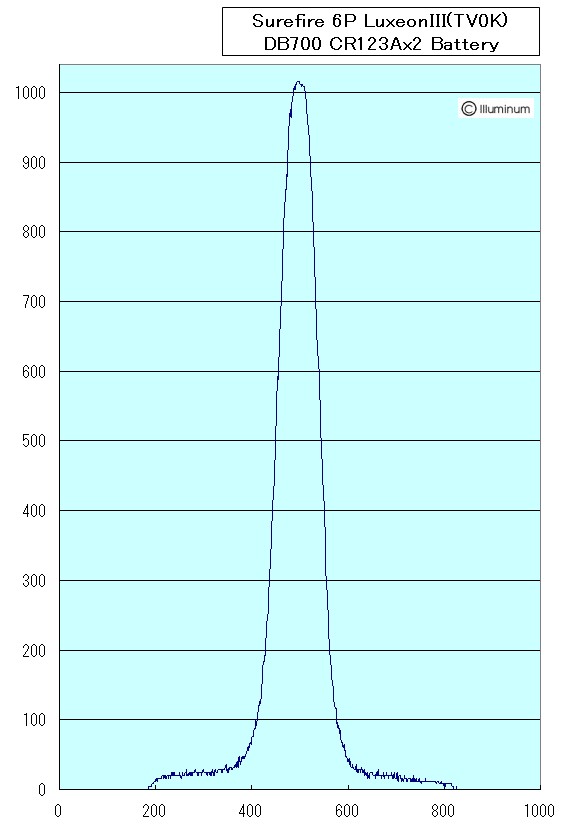

左：最大１０００ポイントのスケール表示 (width:1000 point = 84 degrees)
右：イルミナムインデクス（勝手規格です）= 593,348　です。
　　



■Pila 168s (Li-ion)

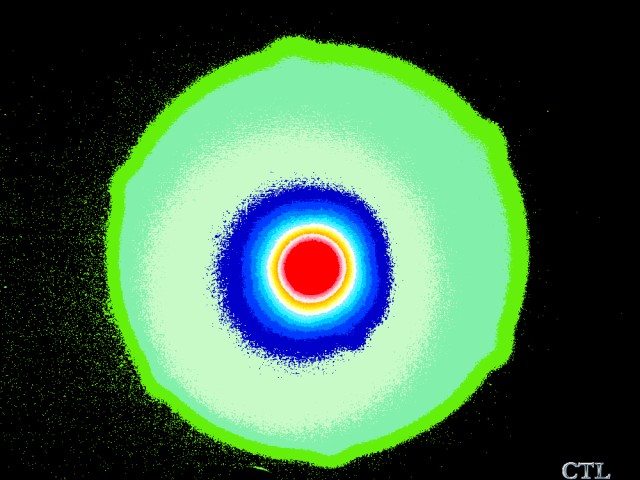

壁に照射しました。　右側は、照度を２０段階に分けて色分けしたものです。２０段階目は黒です。
壁への照射は、データをそろえるため、見難くなっています。照射の様子は、下の３Ｄ図も合わせてご参照ください。

中心照度は、7,210 Lux(50cm)。
　

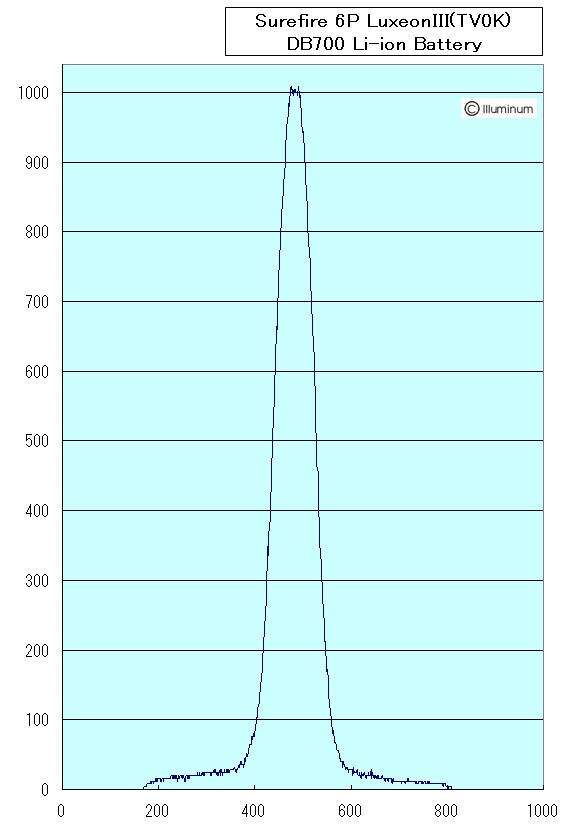

左：最大１０００ポイントのスケール表示 (width:1000 point = 84 degrees)
右：イルミナムインデクス（勝手規格です）= 537,076　です。
　　

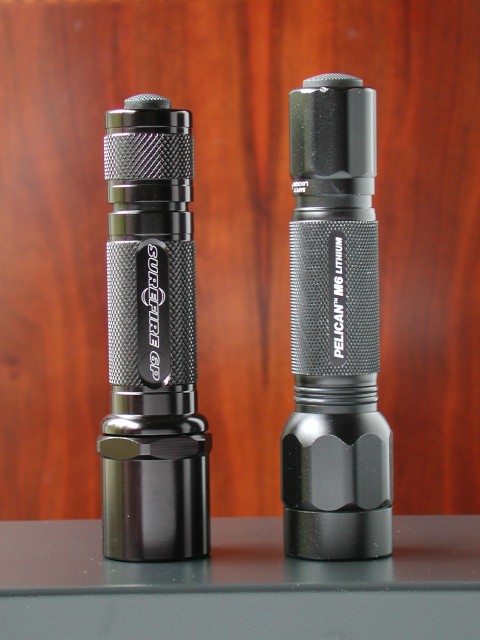

■比較のため、PELICAN M6 LuxeonIII MOD (DB1000) を参考表示します。

　

---

品　名	仕　様	ＬＵＸ (５０ｃｍ)	照射角 (度)	公称 照度／光度	光源の公称 電力(ｗ)	電　池	ランタイム 公称値
Surefire 6P LED MOD 2004.8.13	3w LED	8,090	7.6/33.7	NA	NA	CR123A	NA
Surefire 6P LED MOD 2004.8.13	3w LED	7,210	7.6/33/7	NA	NA	Pila168s Li-ion	NA



　表中の記号の説明は、勝手評価リストのページをご参照ください。

仕　様	総合	近接	押入	外	５ｍ	取扱	満足	感想	備　考
3w LED	☆☆☆☆	△	○	◎	◎	○	◎	Plican MOD と同じ	DB700 を仕込んだP60 コンパチのLED モジュールを荒くれMOD で作成し、6P に入れました。 頑丈そうなボディとタイトなスポットによりなかなか強力そうなLED 6P が出来ました。しかし、ちょっと古さを感じてしまい、寂しい気分にもなりました。



他のフラッシュライトとのデータ比較は、 フラッシュライト 「中央照度測定と公称データリスト」 をご参照ください。

また、「勝手評価リスト」 も合わせてご覧下さい。

---

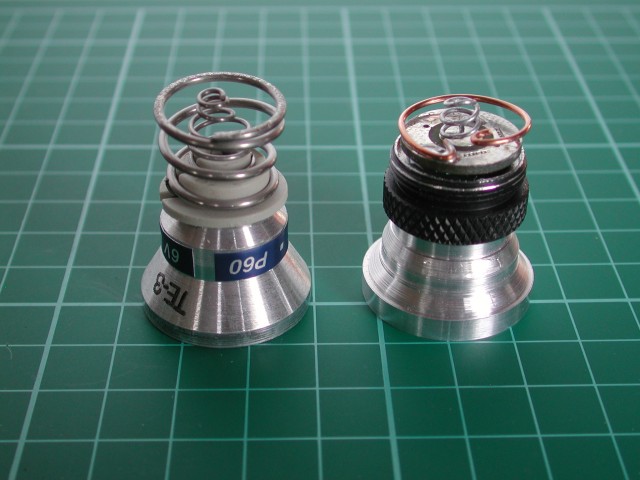

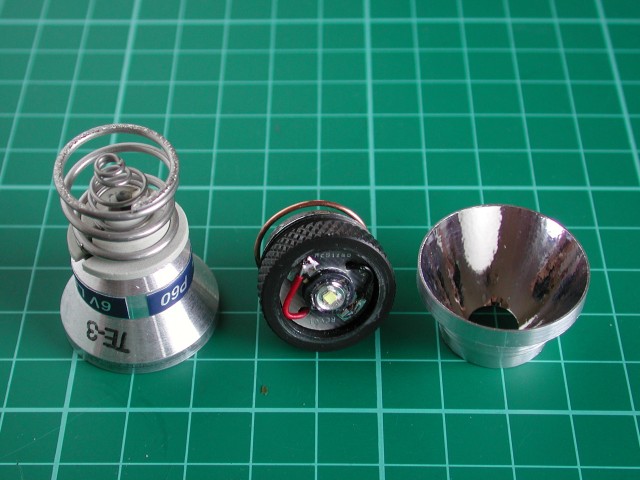

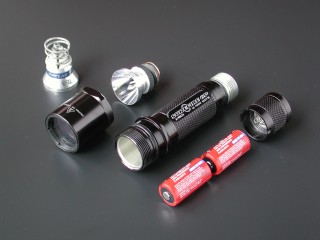

■ 荒くれ LED モジュール

カトキチさんがやっているのを見て、P60 のLED 化を自分でもやってみました。

回路：Downboy700
LED ：LuxeonIII TV0K
リフレクター：Pelican M6 用を改造
モジュールベース：Longbow 用を改造

　

今回は、荒くれMOD にも関わらずかなり苦労しました。

接触部分の寸法出しが上手く行かず、６Ｐ内側奥が少しテーパーとなっているため、現物合わせの時、ロングボウ用のモジュールのネジ部分が先にテーパーに当たっているのに気付かず、一番奥まで入っていると勘違いしたため、寸法を3mm 程度多く削ってしまいました。

このため、不足寸法の嵩上げのためエポキシ樹脂で接点ボードを浮かして固め、さらに不足部分を1mm 銅線で導通スペーサーにしてやっと完成しました。

また、リフレクターも調子に乗って削りすぎ、途中で分断させてしまうなどアクシデントがありました。これは、新規にやり直しましたが、外観は最初のものの方が綺麗でした。残念！！

カトキチさんと同じ方法の熱伝導性のエポキシでリフレクターとモジュールパーツを接着しました。しかし、モジュールパーツ内は、デブコン２トンで固めました。これはサンドイッチショップのドロップインモジュールを固めているのと同類のエポキシです。ただし、ミニマグで使用するドロップインモジュールと比べ特に大きな圧力は掛からないのですが、放熱より強度を優先しました。

また、今回のLED モジュールは、DB700 を使用し電流を控えめにしましたので、この部分の放熱性にはあまり神経を使いませんでした。



■ 総評

あこがれのSurefire 6P です。頑丈さ感がありシンプルなデザインはマグライトと同じように安心感があります。しかし、電球タイプであることとプッシュ・クリックＯＮしないなど古さは否めません。そこで今回、P60 に相当するLED モジュールを荒くれMOD し、LED 化してみました。

仕様は、LuxeonIII(TV0K) + Downboy700 です。この手のものは、DB1000 を使うのが一般的ですが、少し肩の力を抜いて実用的に連続使用するため電流を700mA に押さえました。（DB1000 仕様をすでに多く持っていることも今回 DB700 にした理由の一つです）

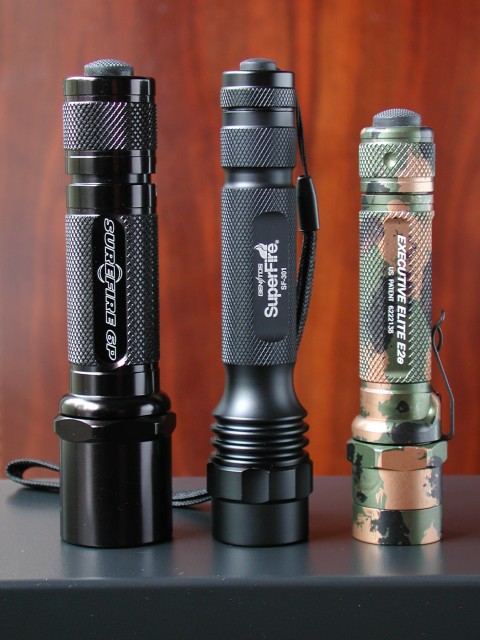

CR123A ２本を使用するフラッシュライトとしては少し大きめのタイプです。
　

外観デザインは、改めて電球用ベゼル装着状態で見ると安心感やオリジナルデザインの満足感が得られる一方、いくらLED 化してもその本質がむしろ変わらないだけに少し古さが強調されてしまった感じがします。その意味では、あれほど大きくグロテスクとも感じたKL3 LED conversion head 装着のデザインの方が古さをあまり感じないと納得してしまいました。

そんな訳で、P60 コンパチなので、さらにM2 に入れて試して見たいと思いました。・・・・しかし、M2 べセルがどこへ仕舞い込んだのか見つからない、・・・切腹！！。

---
