2005.3.11 作成

---

■ Mini Mag AA McR-20 Reflector Mod

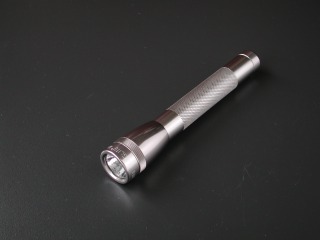

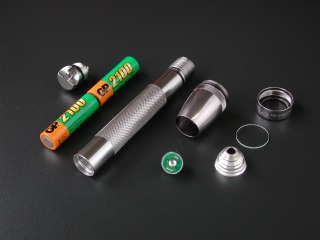

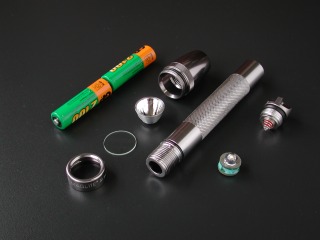

Mini Mag AA に Cut Down McR-20 Reflector + Nexgen 650 LuxeonIII（TX1J) を入れた MOD（改造）品 です。

下にコメントがあります。

---

単三電池 ２本





Nexgen650(TX1J) を使いました


前面レンズは、普通のミネラルガラスと無反射コーティング付きガラスの２つを比べました

---

■Nomal Lense：Ni-MH 2100

ノーマルレンズです：壁に照射しました。　右側は、照度を２０段階に分けて色分けしたものです。２０段階目は黒です。

中心照度は、3,131 ルクス(50cm)。
　

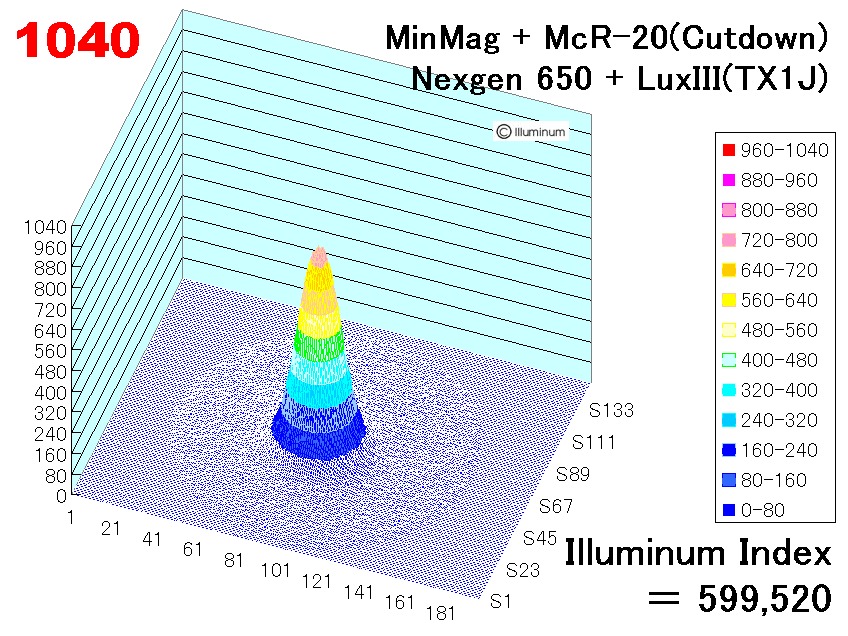

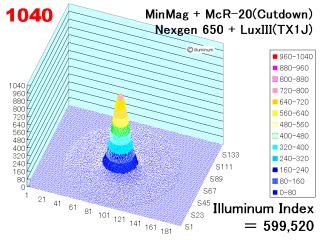

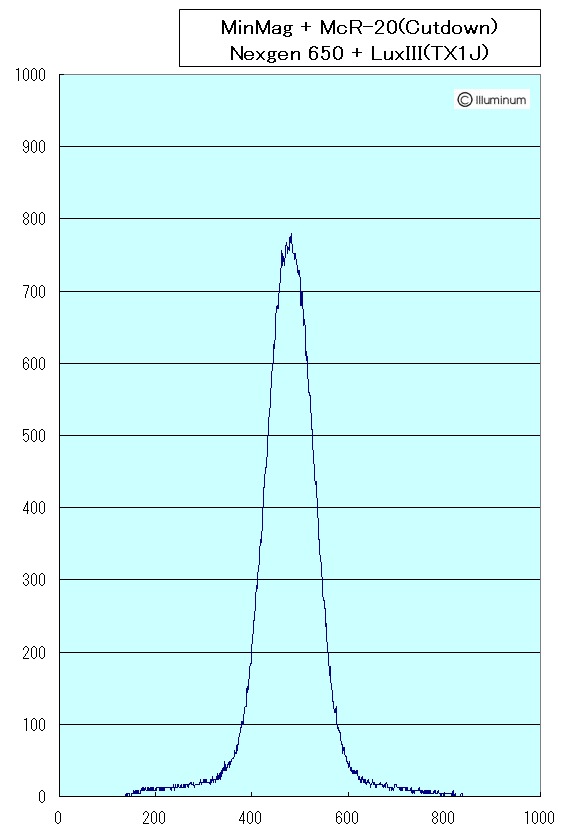

左：最大1040 ポイントのスケール表示 (width:1000 point = 84 degrees)
右：イルミナムインデクス（勝手規格です）= 599,520 です。
　　

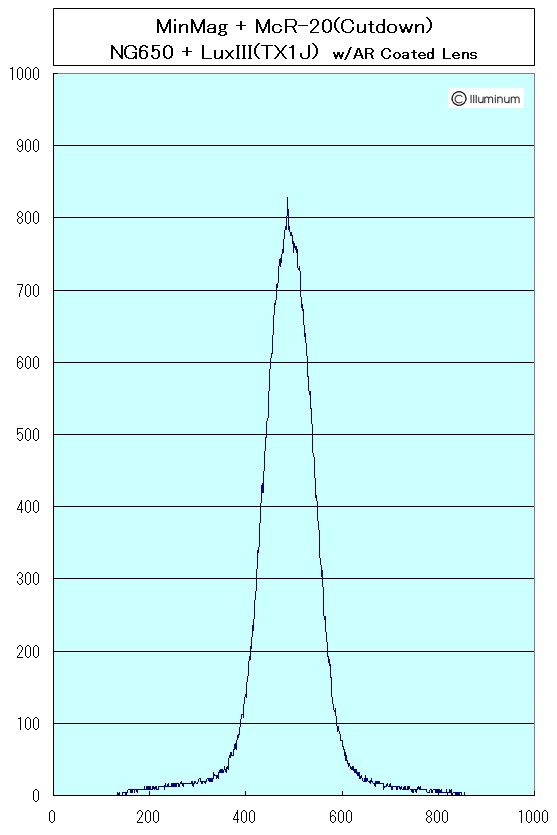

■AR Coated Lense：Ni-MH 2100

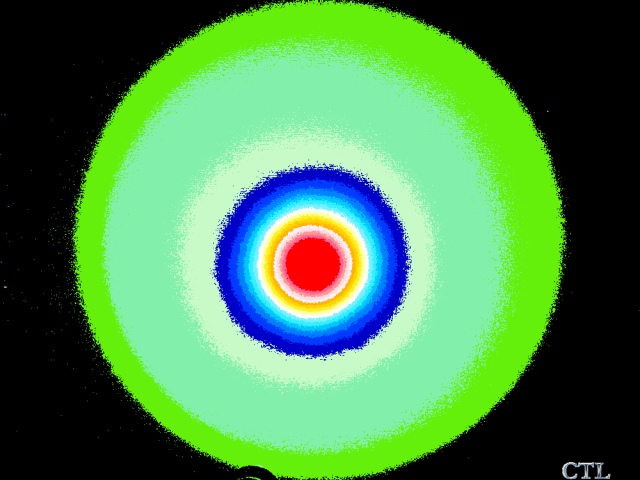

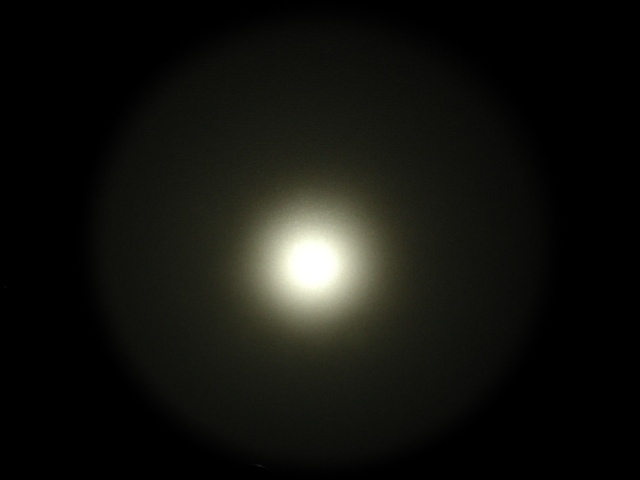

無反射コーティング付きレンズです：壁に照射しました。　右側は、照度を２０段階に分けて色分けしたものです。２０段階目は黒です。

中心照度は、3,390 ルクス(50cm)。
　

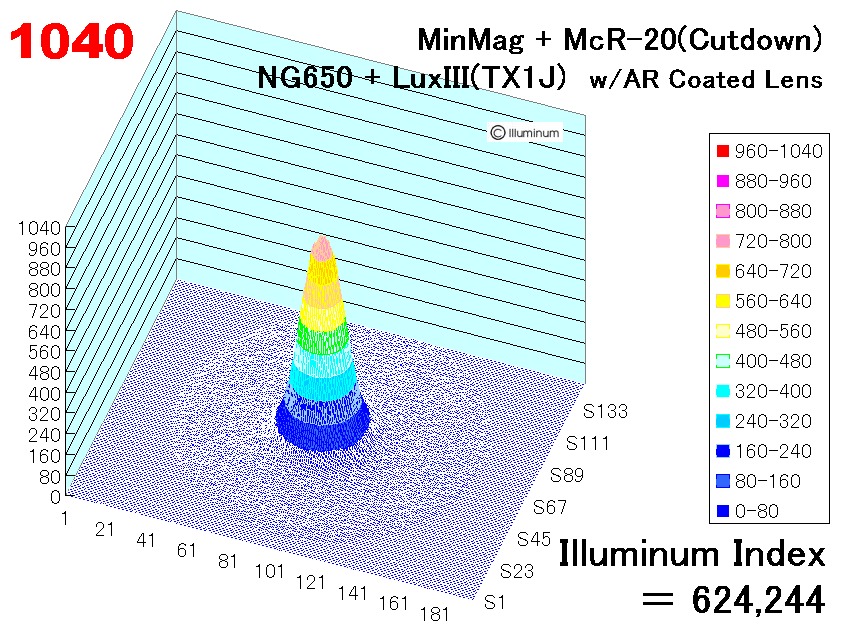

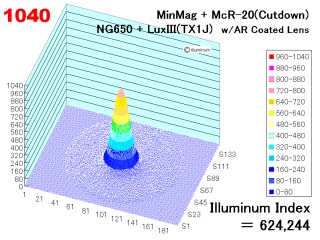

左：最大1040 ポイントのスケール表示 (width:1000 point = 84 degrees)
右：イルミナムインデクス（勝手規格です）= 624,244 です。
　　

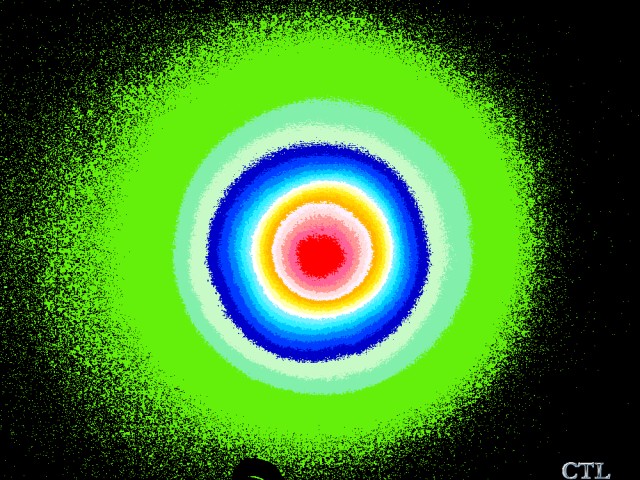

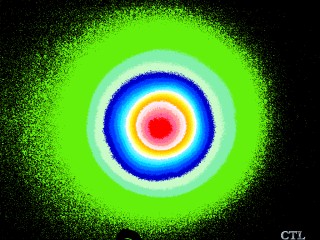

■比較のため、ARC LSH-S Luxeon III MOD with wing's Hi/Lo switch を参考表示します

中心照度は、1,689 ルクス(50cm)。
　

---

品　名	仕　様	ＬＵＸ (５０ｃｍ)	照射角 (度)	公称 照度／光度	光源の公称 電力(ｗ)	電　池	ランタイム 公称値
Mini Mag AA McR-20 Reflector Mod 2005.3.11	3w LED	3,131	7.6/37.5	NA	3w	単三ｘ2 Ni-MH 可	NA
Mini Mag AA McR-20 Reflector Mod w/AR Corted lense 2005.3.11	3w LED	3,390	7.9/37.5	NA	3w	単三ｘ2 Ni-MH 可	NA

　表中の記号の説明は、勝手評価リストのページをご参照ください。

仕　様	総合	近接	押入	外	５ｍ	取扱	満足	感想	備　考
3w LED	☆☆☆☆	○	○	◎	◎	◎	◎	McR20 で上品に変身	ミニマグＡＡに Nexgen 650(TX1J) のドロップインモジュールを入れたモデルですが、光学系に McR-20 リフレクターをカットしたものを入れました。このリフレクターはでこぼこが付いているため、SO17XA など鏡面系（ツルツル）のリフレクターと比較して集光性は少し劣るように見えますが幾分周辺光が増える傾向のようです。しかし、この McR-20 リフレクターはなかなか見栄えが良いのでとてもお気に入りです。

他のフラッシュライトとのデータ比較は、 フラッシュライト 「中央照度測定と公称データリスト」 をご参照ください。

また、「勝手評価リスト」 も合わせてご覧下さい。

---

■ コメント

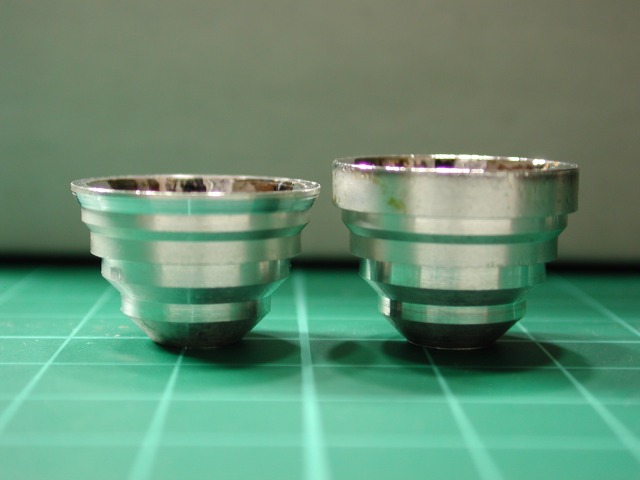

アルミ製の McR-20 リフレクター前面を蒸着面の側から旋盤で約 2mm 外側へバイトを進めてカットダウンし、外側のカドも面取りしました。

　

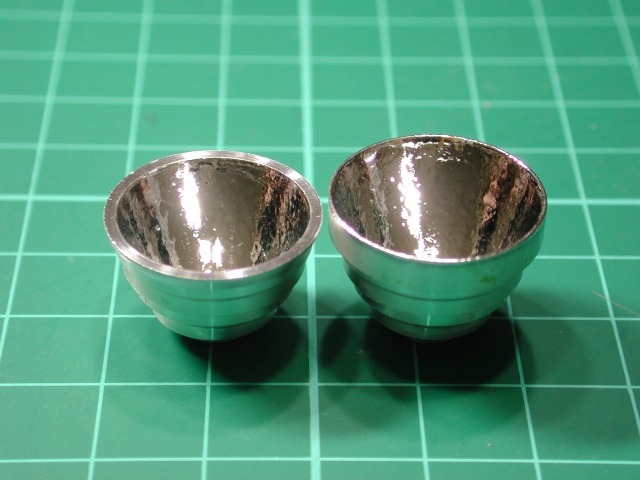

写真いずれも、左：cut down 加工品、右：McR-20 オリジナル品



■ 総評

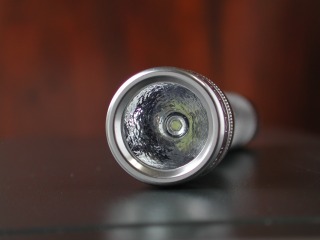

このライトは、リフレクターの反射面の外観がとても気に入っています。また、Nexgen650 はニッケル水素電池との相性も良いのでかなりの性能が期待できます。

なお、カットダウンした McR-20 は幾分長さが長いため、全長の短い Fraen LP などではベゼル締め込みで OFF 出来ない場合もありますが、この McR-20 タイプではベゼル回転で確実に ON/OFF が出来ます。

リフレクターはツルツルの SO17XA などより集光性は劣るようですが、その分周辺への光がほんの僅か増えるようです（同一条件でリフレクターを変えての試験ができていませんので、データに基づく評価ではなく、感覚的な感想です）。しかし、McR 系のリフレクターは私好みの見栄えのため大変に気に入っています。

また、前面レンズに AR (Anti-Reflective) コーティング有りと無しで明るさ性能を比較したところ、AR コーティング有りが、中央照度で８％、イルミナムインデクスでも４％ＵＰしていました。

コーティングは、ミネラルガラスの生地のままでは表面反射で光がロスする分を改善しているそうです。ブログ記事 の方で TK さんから理論的なご説明をコメントで頂きました。ありがとうございました。

---
