■ＣＭＧ ＩＮＦＩＮＩＴＹ　の　ＭＯＤ（改造）２

LuxeonIII を使ったＵＳＡ製ベースのＭＯＤ（改造）品です。

下に簡単な説明があります。

---

単三 １本（付属しません）

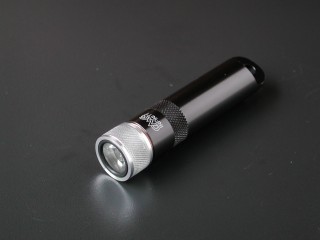

ベゼルを20mm のアルミ丸棒から削り出しました。表面処理なしで一応完成としました


NX-05 コリメータはＯリングで押さえています。


ベゼル外観は未完成時のものです（完成は上の写真をご参照ください）
うおの目パッドを貼り付けた Madmax Lite LuxeonIII(T) を使います。


電池側は、無改造です。

---

■オキシライド単三乾電池

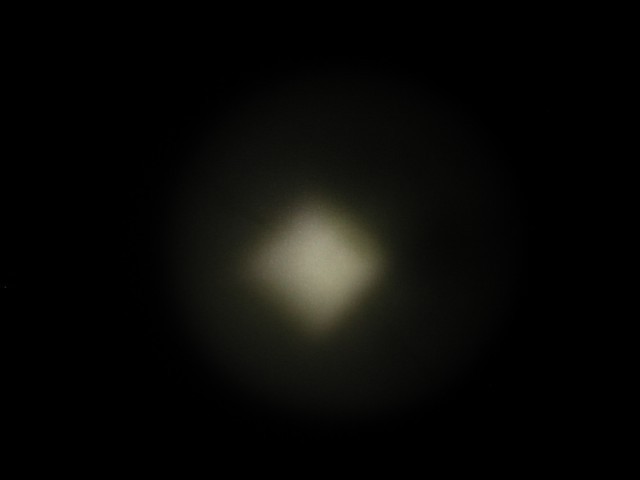

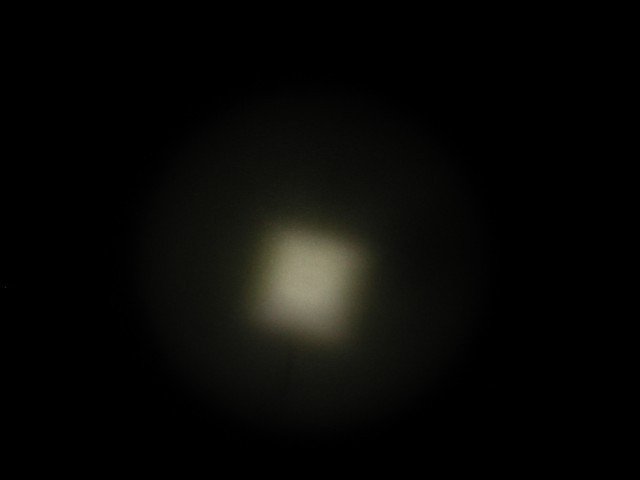

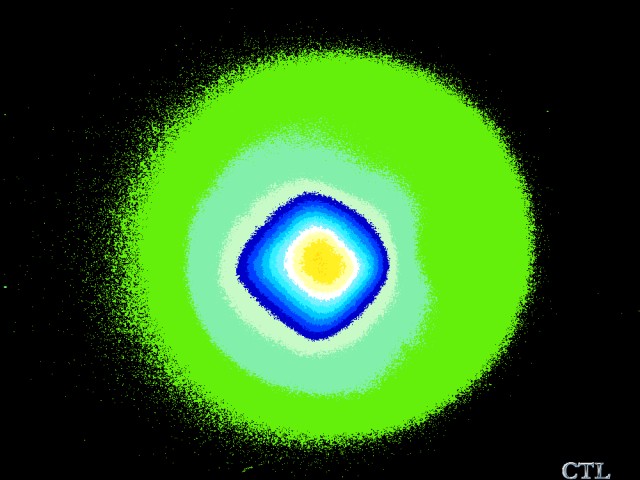

壁に照射しました。　右側は、照度を２０段階に分けて色分けしたものです。２０段階目は黒です。

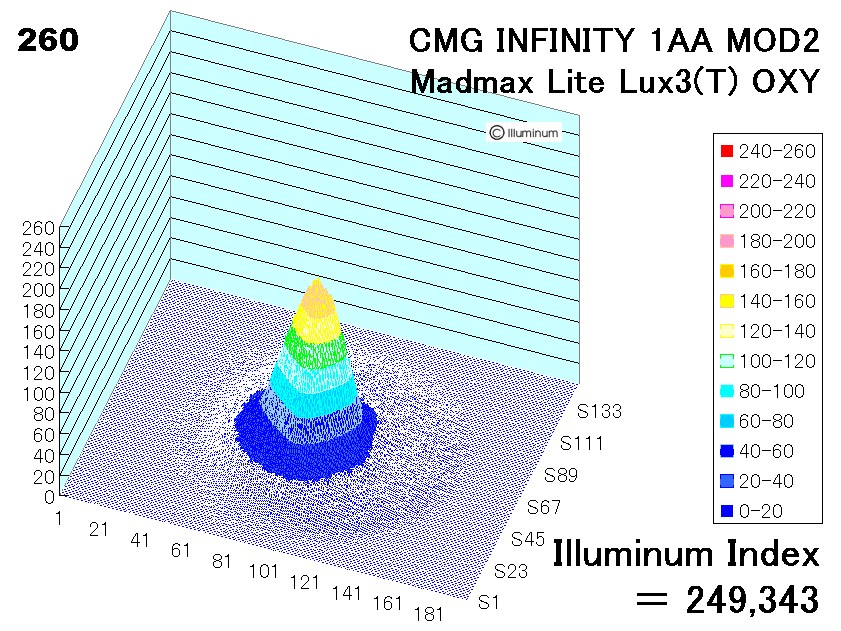

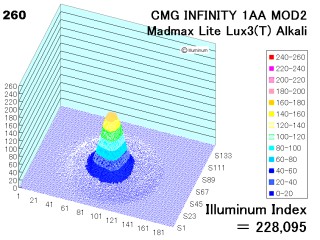

壁への照射は、データをそろえるため、見難くなっています。照射の様子は、下の３Ｄ図も合わせてご参照ください。

中心照度は、478 Lux(50cm)。
　

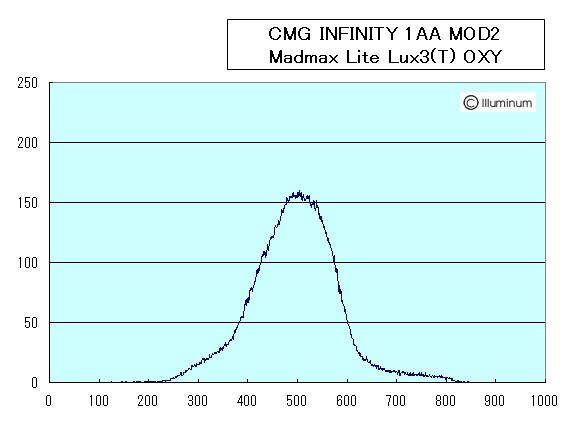

左：最大２５０ポイントのスケール表示 (width:1000 point = 84 degrees)
右：イルミナムインデクス（勝手規格です）= 249,343　です。
　　

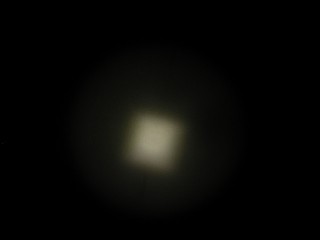

■アルカリ単三乾電池

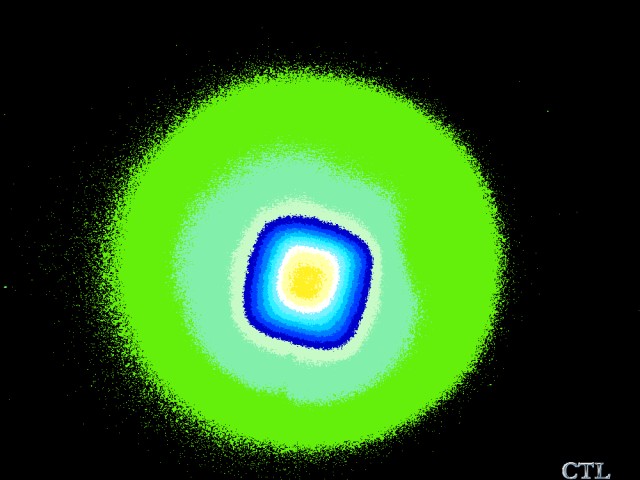

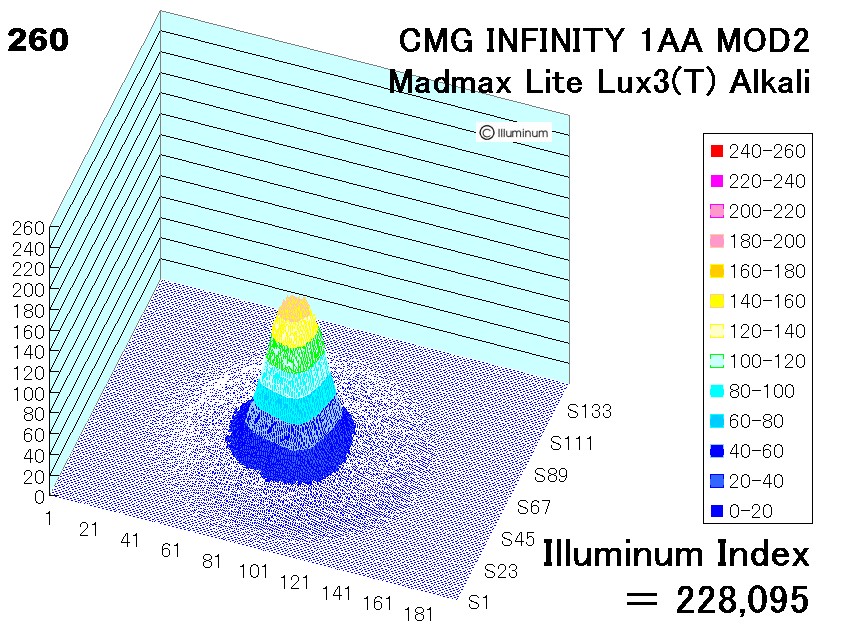

壁に照射しました。　右側は、照度を２０段階に分けて色分けしたものです。２０段階目は黒です。
壁への照射は、データをそろえるため、見難くなっています。照射の様子は、下の３Ｄ図も合わせてご参照ください。

中心照度は、447 Lux(50cm)。
　

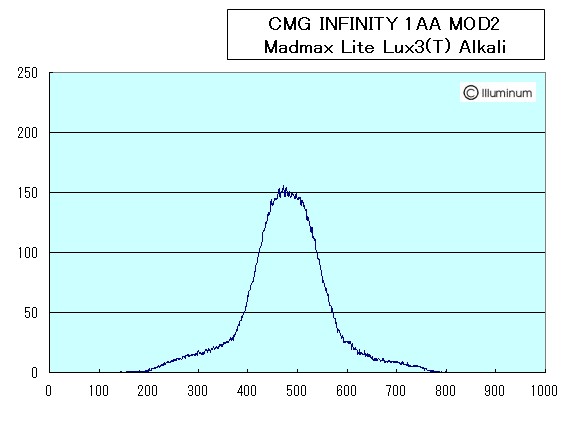

左：最大２５０ポイントのスケール表示 (width:1000 point = 84 degrees)
右：イルミナムインデクス（勝手規格です）= 228,095　です。
　　

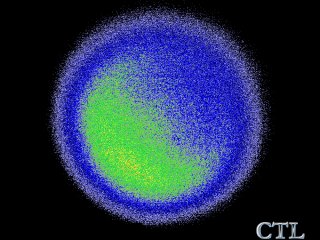

■比較のため、INFINTY 1w MOD を参考表示します。

　

---

品　名	仕　様	ＬＵＸ (５０ｃｍ)	照射角 (度)	公称 照度／光度	光源の公称 電力(ｗ)	電　池	ランタイム 公称値
INFINITY MOD2 OXY Battely 2004.9.20	3w LED	478	29.5/59.0	NA	NA	単三ｘ1 OXY	NA
INFINITY MOD2 Alkali Battery 2004.9.20	3w LED	447	29.5/59.0	NA	NA	単三ｘ1 Alkali	NA



　表中の記号の説明は、勝手評価リストのページをご参照ください。

仕　様	総合	近接	押入	外	５ｍ	取扱	満足	感想	備　考
3w LED	☆☆☆	○	○	◎	○	○	◎	ドロップインモジュール使用でカスタマイズできる	LuxeonIII(T) + Madmax Lite のドロップインモジュールを入れるだけで出来るように作りました。単三電池はオキシライド電池１本で、そこそこ光るものが出来ました。近距離用として使いやすくこれも予想以上に上手く行きました。 コリメータは、NX-05 を使いました。



他のフラッシュライトとのデータ比較は、 フラッシュライト 「中央照度測定と公称データリスト」 をご参照ください。

また、「勝手評価リスト」 も合わせてご覧下さい。



---




■ 総評

INFINITY のベゼル部分を旋盤を使って自作しました。

かなりグチャグチャですが、自分で作ったモノには愛着も出て、何となくオリジナルよりカッコ良くなった気がするので、大満足です。

しかし、贔屓目はその辺にして、Madmax Lite のため、LuxeonIII（T) を使っているものの、明るさはMadmax を使っている Silver's MOD の INFINTY の半分以下のデータとなりました。

また、コリメータの固定はＯリングの圧入のため、信頼性は０です。また、ベゼルネジ部にＯリングが必要ですが、前回のＯリング溝部からベゼルが切れた失敗がトラウマとなり、Ｏリングの溝を掘ることが出来ませんでした。このため、フリクションを出すため、銅線でリングを作りＯリングの代わりとしています。したがって防水性も０です。

総評としては、自己満足は最高、しかし実機能はまぁまぁといったところです。



■ 説明

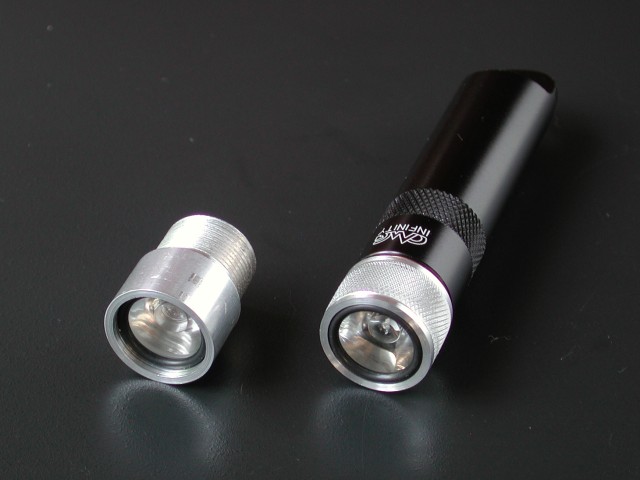

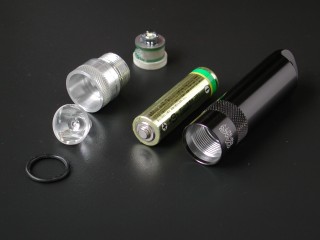

前回の 荒くれＭＯＤ で１回失敗しているためＣＭＧ インフィニティ（現 Gerber ）の本体（電池ケース）が残っていました。そこで、そのボディを利用できるようにベゼルを自作し INFINITY MOD2 を作りました。

コリメータ・ドロップインモジュールを無改造で使えるものにしたかったのですが、外径が20mm アルミ丸棒が有ったので、それで作れるサイズとしました。このため、コリメータ(NX-05) の外周を少し削ることになりました。

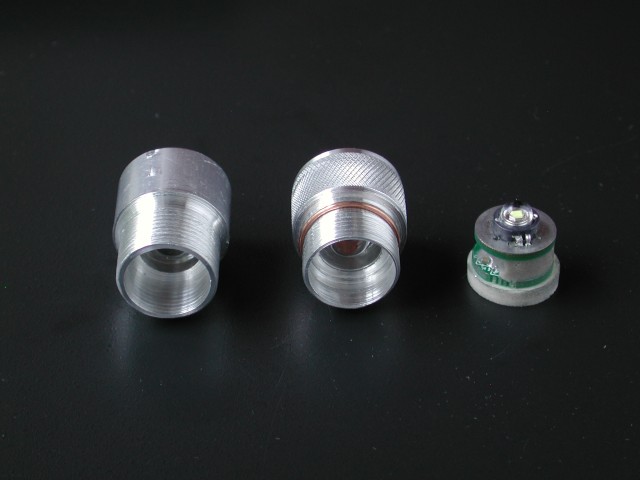

・コリメータの入る前面は直径約16mm の穴となっています。
・ドロップインモジュールの入る穴は、直径14mm の穴となっています。
・中央は11mm の貫通穴です。
・ネジは、外径約17mm の＃２０＃２４です。初めてねじ切りをしたのでねじ山がボロボロです。
・コリメータは、前面の穴に入るように外周を削りました。
・コリメータは、ちょうど持っていたFire~Fry 用のＯリングを差し込んでいます。
・ドロップインモジュールにはうおの目パッドを貼りました。

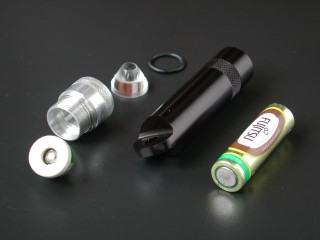

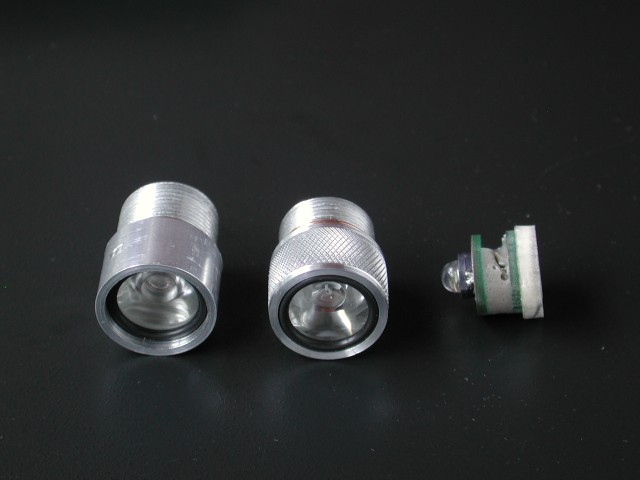

・下の写真は、ナーリングテストのものです。この後再度ナーリングを強引に掛けなおしました。


下の写真の右がナーリングを掛け直し、少し前後を削ったものです。

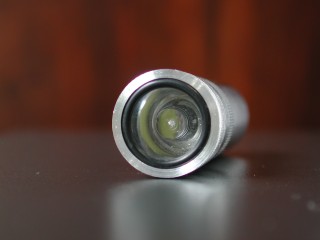

調子に乗って左のように、少し改良した MOD2 の２個目を作りました。
改良部分は、最初のモノがツイストするときの余裕が少なくネジが外れるおそれがあるため、ネジの長さを長くしました。
また、改良品にはFraen LP を入れてみました。
　 　

改良モデルは、ベゼルのツイスト時のフリクションをドロップインモジュールに貼ったうおの目パッドで出来ないかと画策中です。防水機能は今後の課題です。






2004.9.21 edit：ネジピッチを間違えていたので修正しましたm(_ _)m



---
