イルミナムの「 EDC Ultimate 60 GT by HDS Systems, Inc. 」のページです。
2006.9.2 電池表記違い訂正　2005.5.28 作成

---

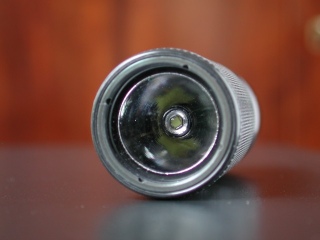

■ EDC Ultimate 60 GT 1CR123A

Luxeon III を使った米国製です。( Made in USA w/Lux3 )

下にコメントがあります。( The comment is the bottom. )

---

CR123A 電池 １本 付属しています。( 1 x CR123A battery include)

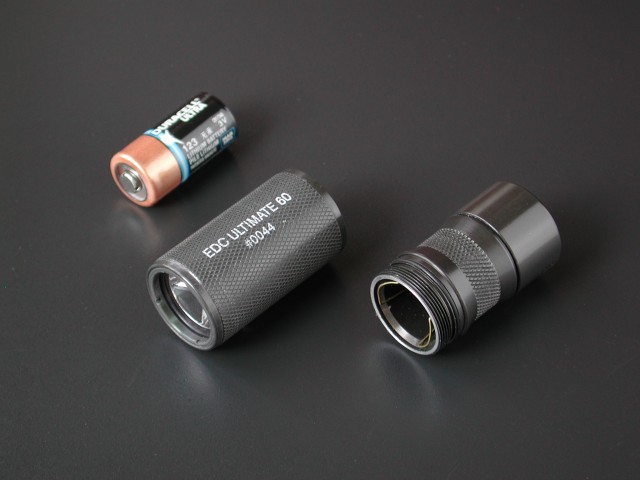

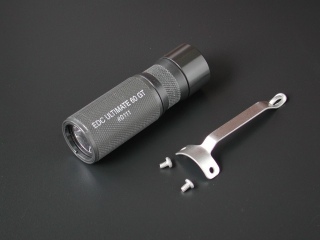

この写真は、EDC Ultimate 60 です。


この写真は、EDC Ultimate 60 です。

---

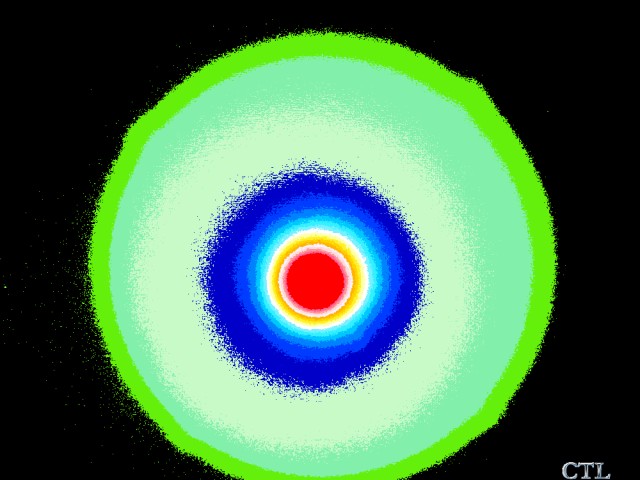

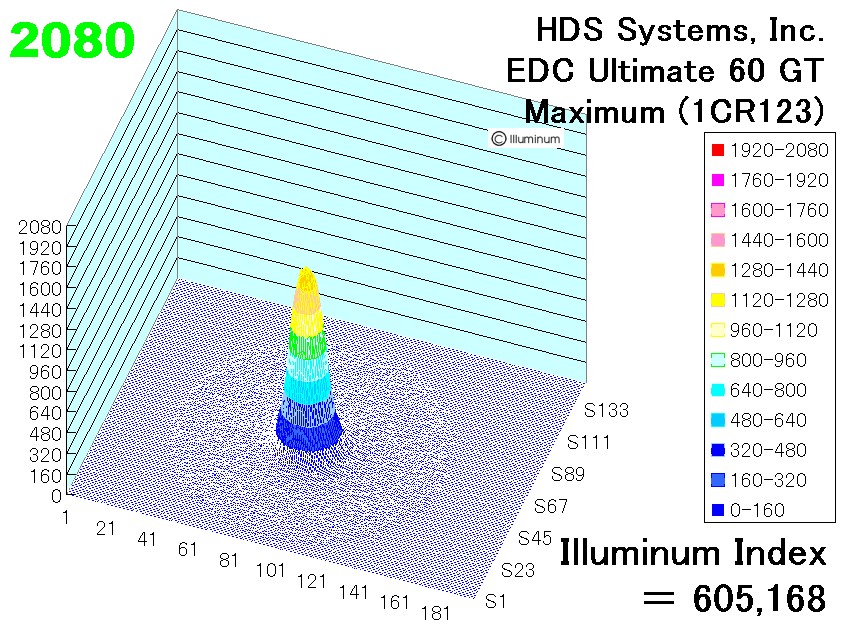

■ CR123A 電池 ( CR123A battery ) Maximum mode

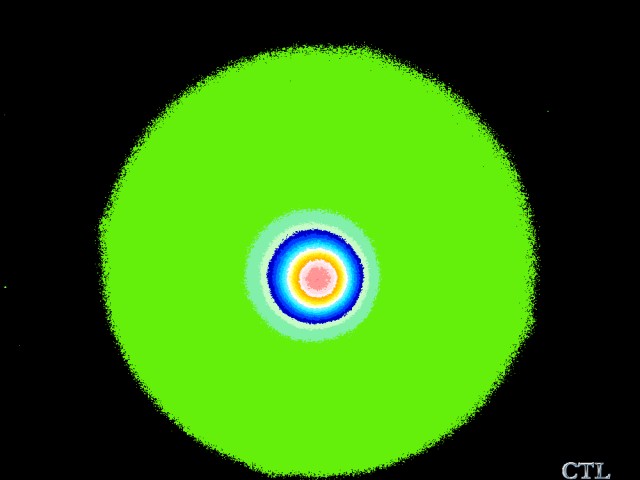

壁に照射しました。　右側は、照度を２０段階に分けて色分けしたものです。２０段階目は黒です。
( Irradiation to a wall. Illumination is classified by 20 color steps. )
壁への照射は、データをそろえるため、見難くなっています。照射の様子は、下の３Ｄ図も合わせてご参照ください。
( Please refer to lower 3D figure. )

中心照度は、5,060 Lux (50cm)
( The center of the illumination is 5,060 Lux (50cm). )
　
A white balance setup is the speedlight.

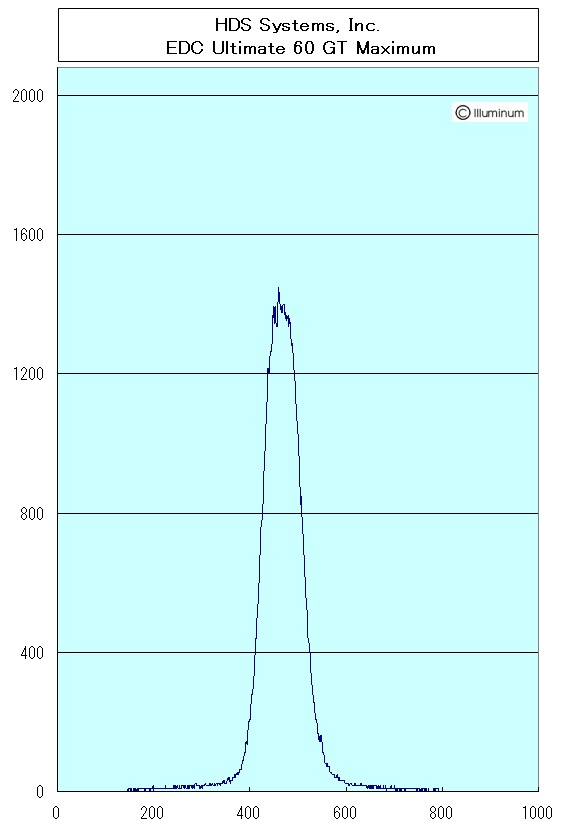

左：最大 2,080 ポイントのスケール表示 (width:1000 point = 84 degrees)
Left: The scale display of a maximum of 2,080 points (width:1000 point = 84 degrees)
右：イルミナムインデクス（勝手規格です）= 605,168 です。
Right:Illuminum Index (it is selfish standard) = 605,168
　　


■ CR123A 電池 ( CR123A battery ) Default primary mode ( Middle )

中心照度は、1,156 Lux (50cm)
( The center of the illumination is 1,156 Lux (50cm). )
　
A white balance setup is the speedlight.

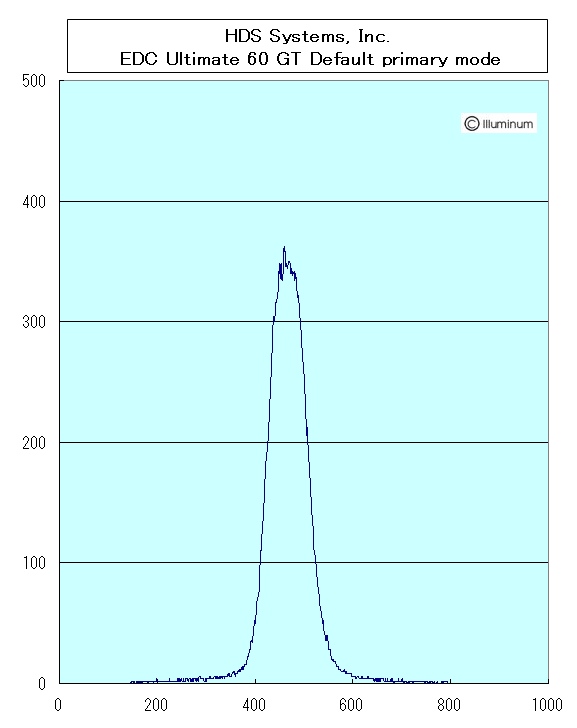

左：最大 520 ポイントのスケール表示 (width:1000 point = 84 degrees)
Left: The scale display of a maximum of 520 points (width:1000 point = 84 degrees)

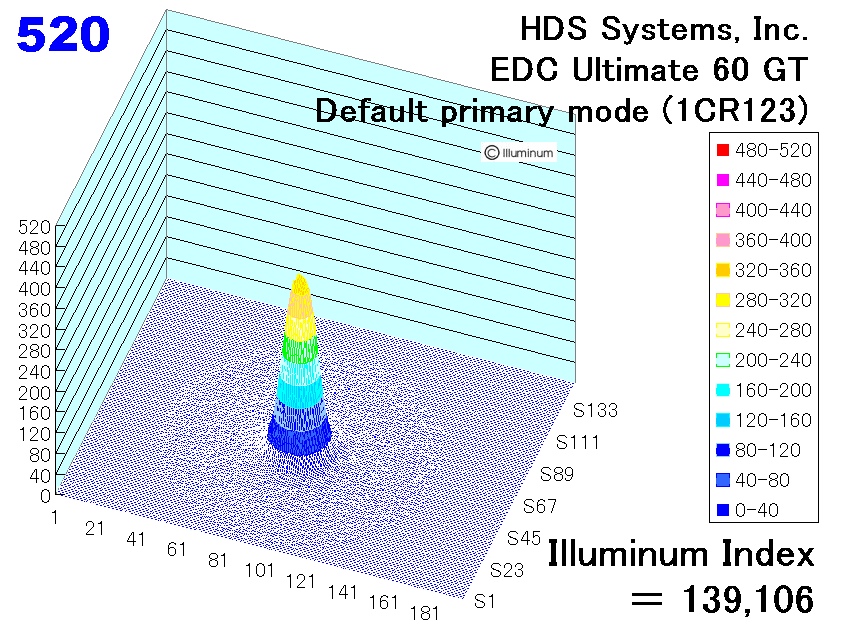

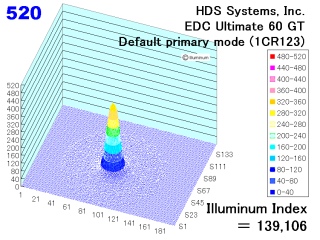

右：イルミナムインデクス（勝手規格です）= 139,106 です。
Right:Illuminum Index (it is selfish standard) = 139,106
　　

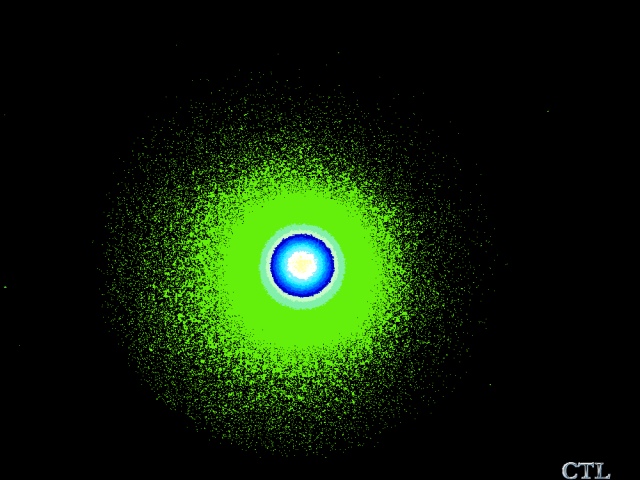

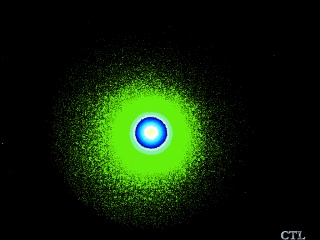

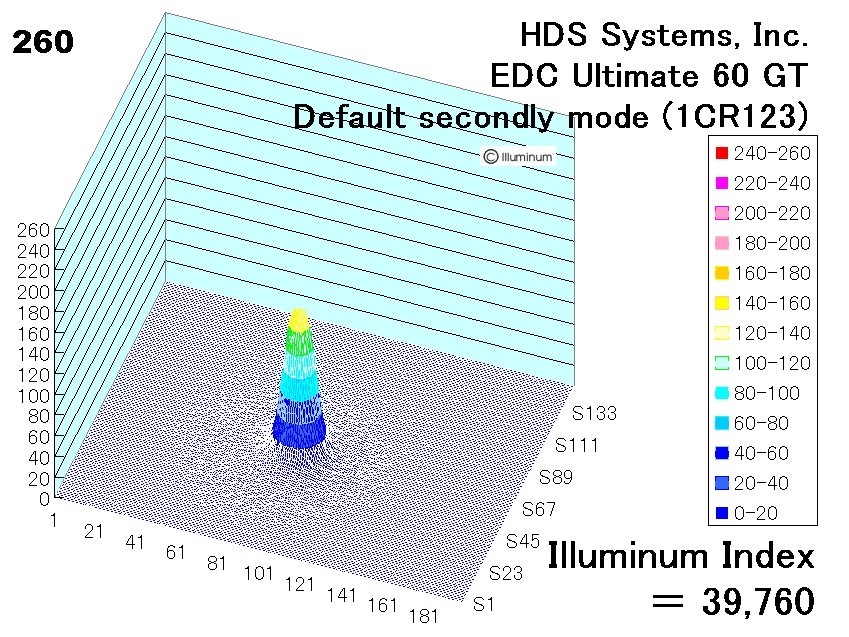

■ CR123A 電池 ( CR123A battery ) Default secondly mode ( Low )

中心照度は、341 Lux (50cm)
( The center of the illumination is 341 Lux (50cm). )
　
A white balance setup is the speedlight.

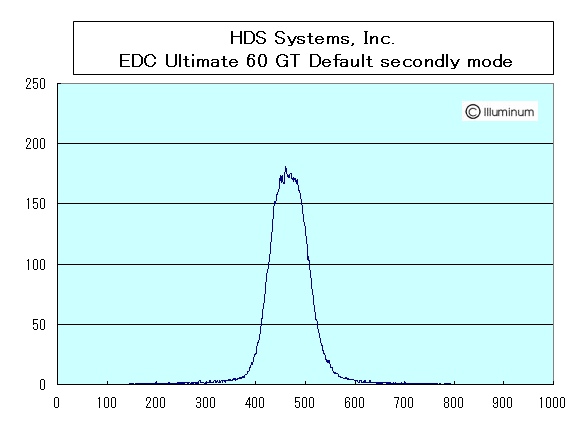

左：最大 260 ポイントのスケール表示 (width:1000 point = 84 degrees)
Left: The scale display of a maximum of 260 points (width:1000 point = 84 degrees)
右：イルミナムインデクス（勝手規格です）= 39,760 です。
Right:Illuminum Index (it is selfish standard) = 39,760
　　

---

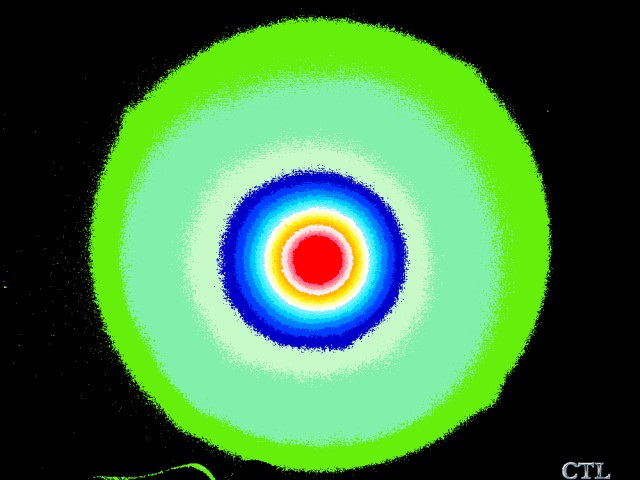

**For comparison.ARC Flashlight Arc4+ Premium Rev2 (sorry: Japanese only) Reference display.
The center of the illumination is 3,574 Lux (50cm).
　

---

品　名	仕　様	ＬＵＸ (５０ｃｍ)	照射角 (度)	公称 照度／光度	光源の公称 電力(ｗ)	電　池	ランタイム 公称値
EDC Ultimate 60 GT Maximum 2005.5.28	3W LED	5,060	7.6/36.3	NA	NA	CR123A x1	NA
EDC Ultimate 60 GT Default primary (Middle) 2005.5.28	3W LED	1,156	7.6/36.3	NA	NA	CR123A x1	NA
EDC Ultimate 60 GT Default secondly (Low) 2005.5.28	3W LED	341	7.6/36.3	NA	NA	CR123A x1	NA



　表中の記号の説明は、勝手評価リストのページをご参照ください。

仕　様	総合	近接	押入	外	５ｍ	取扱	満足	感想	備　考
3W LED	☆☆☆☆☆	◎	◎	◎	◎	○	○	マルチ機能の実力派	HDS Systems, Inc. は ARC Flashlight からスピンアウトして設立されたようで、EDC-series ARC 4+ の発展系のような位置づけのライトです。明るさ機能など ARC4+ や ARC4X から改良されていると説明があります。 また、 Ultimate はストロボ点灯や SOS 点灯など機能が多くヘビーデューティなアウトドアに向いています。 この GT は LED の色合いを保証している Guaranteed Tint モデルです。



他のフラッシュライトとのデータ比較は、 フラッシュライト 「中央照度測定と公称データリスト」 をご参照ください。

また、「勝手評価リスト」 も合わせてご覧下さい。

---

■ コメント --- Comment

この HDS Systems, Inc. の EDC ライトは、現時点 (2005.5.28) では以下の６種類あります。


・EDC Basic 42
・EDC Basic 60
・EDC Basic 60GT
・EDC Ultimate 42
・EDC Ultimate 60
・EDC Ultimate 60GT


Basic / Ultimate の主だった違いは以下のとうりです。( ) 内は 60GT です。


Brightness levels -------------- : 4 / 19(20)
Programmable brightness settings : No / Yes
Strobe emergency signal -------- : No / Yes
SOS emergency signal ----------- : No / Yes
Locator flash ------------------ : No / Yes
Automatic switch-lock ---------- : No / Yes
Automatic turn off ------------- : No / Yes
Simple momentary --------------- : No / Yes
Tactical momentary ------------- : No / Yes


Basic と Ultimate の機能の違いは、比較表 --- Comparison Chart で分かり易く示されています。

操作は難しくはないのですが、普段セッティングはあまりやるものではないので、私のようにその方法を直ぐに忘れてしまう人用に操作方法を簡略記載したカードが付属しています。

　

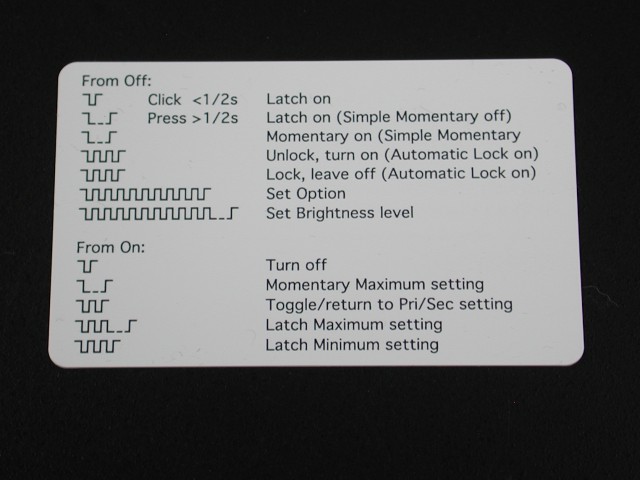

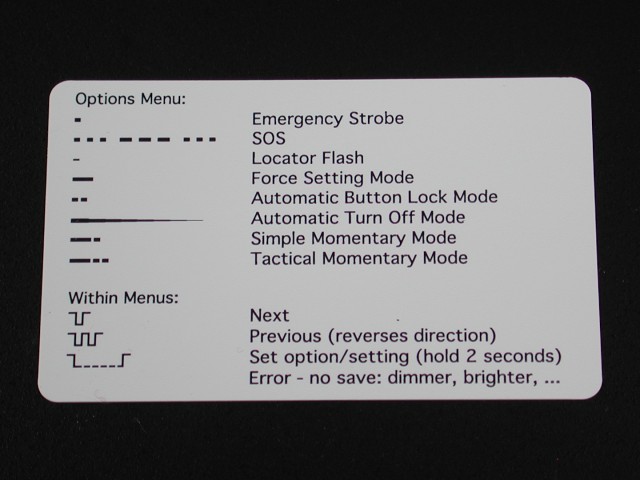

A very convenient the quick card

クイックカード --- quick card

写真は有りませんが、前面ガラス交換ツールキットやディフューザー（光拡散アタッチメント）なども揃い、本体機能のみならずオプションもあります。また、用途に応じて前面ガラスの代わりに割れ難いポリカーボレンズを選ぶことも出来ます。


■ 主な操作方法 --- Typical operation

このライトは ARC4+ の発展系と考えられるため、操作も良く似ています。

・デフォルト状態では、消灯状態から一回のクリックで primary mode ( Middle mode ) で点灯します。
　（ご注意：説明書では、mode ではなく、setting と記載されています）
・primary mode ( Middle mode ) 点灯中に、プッシュ（長クリック）することで Maximum mode でプッシュしている間点灯します。
・ primary mode ( Middle mode ) 点灯中に、ダブルクリックすることで secondly mode ( Low ) に切り替わります。
・ primary mode ( Middle mode ) 点灯中に、トリプルクリックすることで Minimum mode に切り替わります。
・ primary mode ( Middle mode ) 点灯中に、ダブルクリック直後に長クリックすることで Maximum mode で点灯します。
・ いずれも点灯後にクリックで消灯します。


■ 総評 --- General comment

このライトは、Guaranteed Tint で白さの保証されているモデルです。（この白さについては下に追加のコメントがあります。）

ARC4+ と兄弟のようなライトです。ARC4+ よりクリックも素直で明るさも明るく使い易くなっています。

この Ultimate は、Strobe emergency signal や SOS emergency signal などとても機能が多く、ヘビーデューティーなアウトドアで使用するのに向いていると思います。

また、ARC4+ 同様 CR123A x2 でも使用できる電子回路のため、Li-ion １本（最大 4.2V 程度になります）を安全に使うことが出来るので 123 型 Li-ion 電池を使うと経済的に使えます。

どうしても ARC4+ の改良版というイメージがあるため、新鮮さに劣る感じがしますが、ライト自体はとても良く出来ている上にとても明るいので実力を感じます。この Ultimate は、機能が多いこともあり価格的には $245.00 ( Ultimate 60 は $195.00 , ARC4+ Premium は $180.00 ) と量産され安定して販売されている商品としては比較的高額な部類のライトです。

　

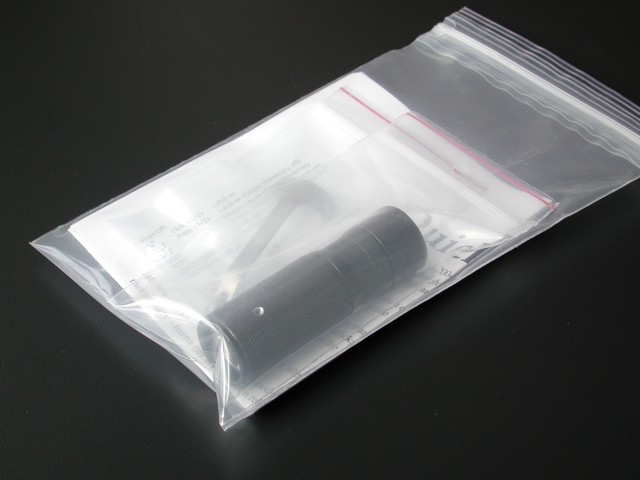

Package appearance.

　

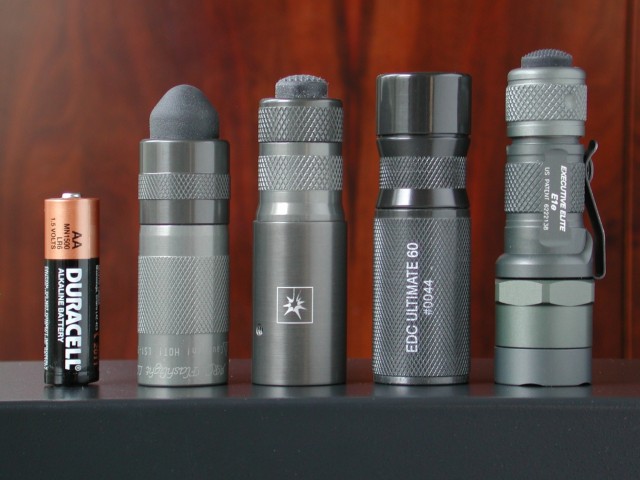

Left side: AA battery, ARC LSL, ARC ARC4+, EDC Ultimate 60, Surefire e1e

　

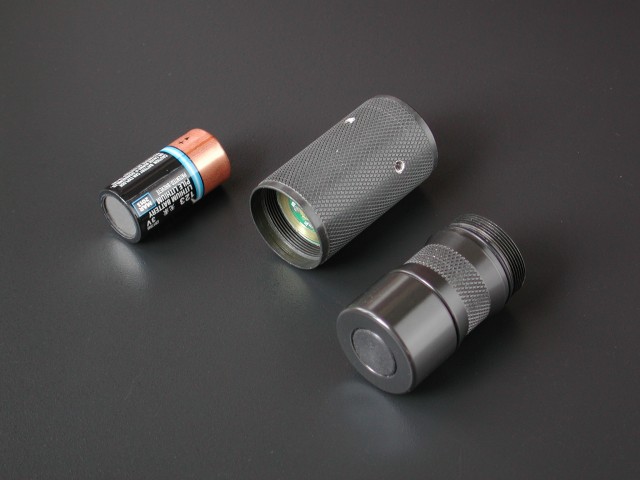

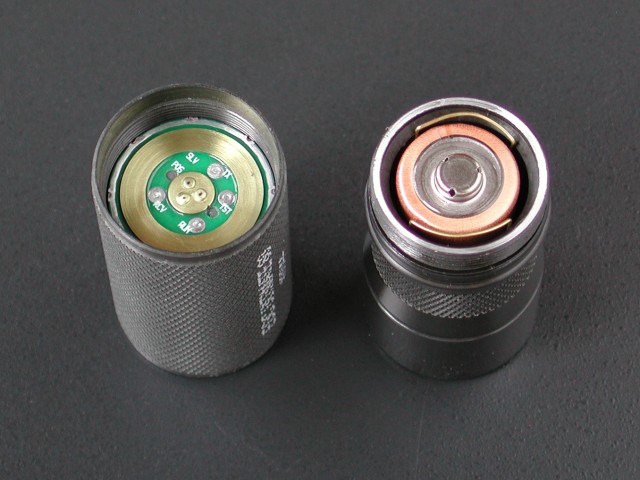

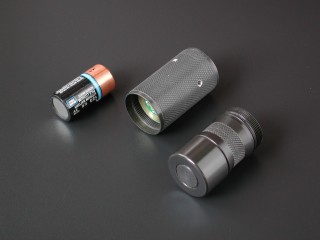

CR123A １本を使用するライトとしてはテールエンドが太いため全長が長く感じますが、ごく標準的で、内部もライトの導通とクリック信号の導通を分けるなど凝った作りとなっています。

---

■ 白さの測定　--- Measurement of the chromaticity coordinates.


GT は Guaranteed Tint として白さを保証されているモデルです。
その内容とは、HDS Systems, Inc. のホームページでの GT の説明は以下の通りです。

For those who must have the absolute whitest white in output tint, we offer the EDC Ultimate 60 GT - Guaranteed Tint. We guarantee the color of these LEDs will lie close to the Planckian black body radiator line in the range of 0.30 to 0.33 on the x coordinate on the CIE-1931 Chromaticity Diagram. These are the whitest LEDs manufactured and may not always be available.

荒っぽく訳すと、次のようになると思います。

出力される色合いで絶対的に白い白でなくてはいけない人に対して、私たちは EDC Ultimate 60 GT - 色合い保証 - を提供します。私たちは、CIE-1931 の色度図において黒体放射の線に近接した x が 0.30 から 0.33 の LED の色を保証します。これらは、最も白い LED が作られたということであって、そして必ずしも利用できないかもしれません（在庫の無くなることが有るという意味でしょうか）。

ここで解説のため kj さんの Luxeon の Color Bin の図 を参照させて頂くと、色度図の黒体放射の線というのは、Planckian(BBL) と書かれた点線で、その線近傍の x = 0.30 から 0.33 となると Y0 の一部、X0、W0 あたりの色ランクがそれに相当することになります。

ここで、早速知り合いのラボに協力をお願いしてこの EDC Ultimate 60 GT の色度をミノルタ CL-200 で測定してみました。

測定方法
・ライトからの照射光を直接カラーメーターで測定
・参考値：照射光全体の色を見るため積分球で測定
の２つの方法で確かめてみました。




　● 直接測定 --- Direct irradiation

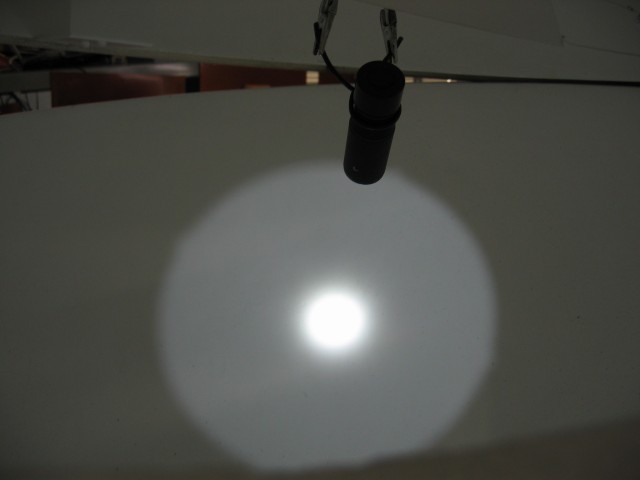

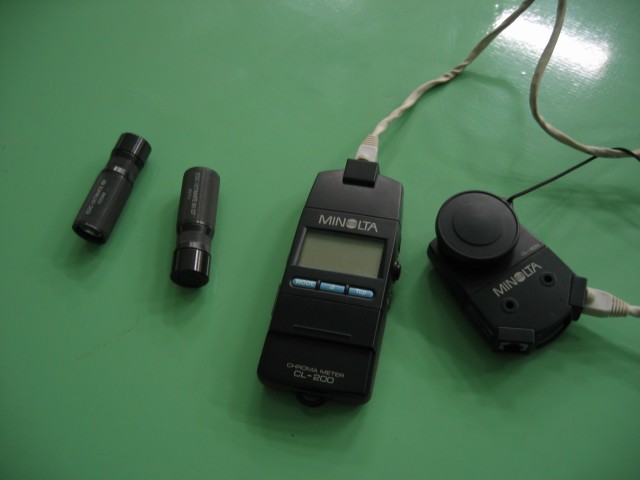

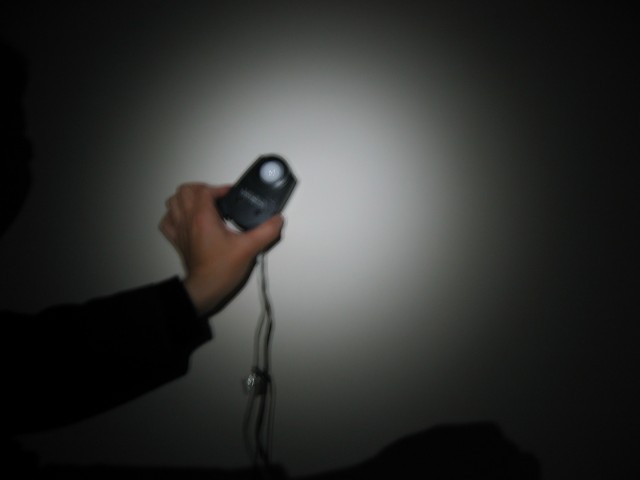

meter, The situation of measurement (The sensor has turned away for the self shot.).




　　測定結果 --- Result


Direct irradiation
EDC Ultimate 60
Level	lux	x	y
Default primary (center)	69.0 lx	0.3200	0.3440
Maximum (center)	295.6 lx	0.3152	0.3347
Maximum (slightly outside)	132.7 lx	0.3169	0.3394
Maximum (outside)	65.7 lx	0.3185	0.3412
.
EDC Ultimate 60 GT
Level	lux	x	y
Default primary (center)	55.6 lx	0.3341	0.3698
Maximum (center)	281.9 lx	0.3283	0.3577
Maximum (slightly outside)	120.2 lx	0.3317	0.3651
Maximum (outside)	45.0 lx	0.3344	0.3695



この結果からは、x = 0.30 から 0.33 に良く入っているのは EDC Ultimate 60 の方で、 EDC Ultimate 60GT は、x = 0.33 付近の結果となりました。このことは、「 x が 0.30 から 0.33 」に対して微妙な結果となりました。

この結果を仮ページに掲載しそれを見て頂くように、ヘンリーさんにメールしたところ、この結果からはx = 0.30 から 0.33 に入っていると考える旨の回答を頂きました。ご本人の了解を頂き、以下に測定の問題点の指摘を含めてヘンリーさんのご意見を全文を掲載いたします。



Thank you for sending me a reference to the review page.

After looking over the page and the photographs, I can see several problems with your measurement system which may be affecting your measurements.

Starting with the integrating sphere, it is not possible to get an accurate light measurement result by placing a dark object into the sphere. The object must be fully covered with reflective material in order to prevent the light absorption from the object from affecting the reading. It was also not clear that there was a baffle to prevent the measurement instruments from seeing a direct reflection - a requirement for making diffuse measurements. If I assume that the same color measurement device was used for direct and integrating sphere measurement, it is clear that the integrating sphere is seriously affecting the color measurements. If I assume two different instruments are used, there may be a serious difference in calibration between the two instruments or the integrating sphere is seriously affecting the color measurements - or some of each.

Moving to the direct measurements, placing a sensor on an open surface and shining a light on it will not provide highly accurate results. There are numerous environmental factors that can interact with the test conditions and produce inaccurate results. Some obvious examples being the color of the tester's clothing and the color of the paint on the walls and the color temperature of any ambient light.

From a purely statistical point of view, the both measurements appear to be 0.005 to the right of where they should be. The probability of two random LEDs being at or just to the right of their respective bin boundaries is quite low - especially at the lower (Primary) power setting. Further, if you add the color shift induced by die heating, this further lowers the probability.

I have no information about the accuracy of the instruments you are using and thus cannot make any assumptions on accuracy, resolution, repeatability of measurements or drift over time and temperature. Nor do I have any information on the calibration of the instrument(s) and how accurate the calibration process might have been.

Based on the above items, I have to conclude that there is a high probability of there being a measurement error in your data. That measurement error appears to be in the range of +0.005x for direct measurements and much larger for measurement involving the integrating sphere. In the absence of other information I have to conclude that the EDC 60 GT is within specification.

I realize that testing light is a difficult problem and taking extensive measurements is hard work. I hope these explanations will help you improve your testing system and increase the accuracy of your measurements. If there are additional questions I can help you with, please let me know.

Henry.

以上のメールは、7 Apr 2005 に受けました。




　● 参考値：積分球測定 --- Reference data : Integrating sphere

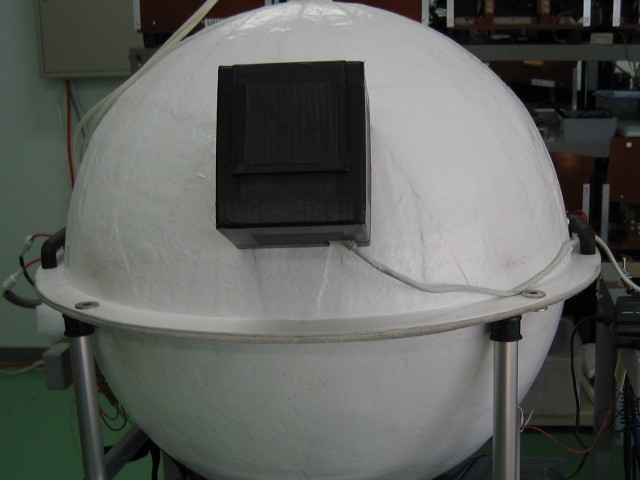

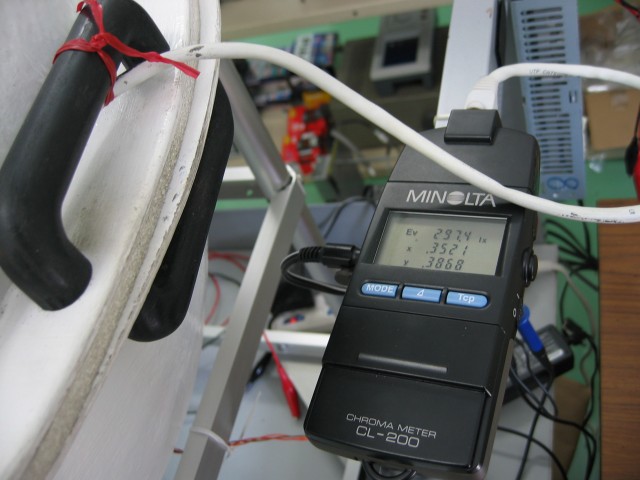

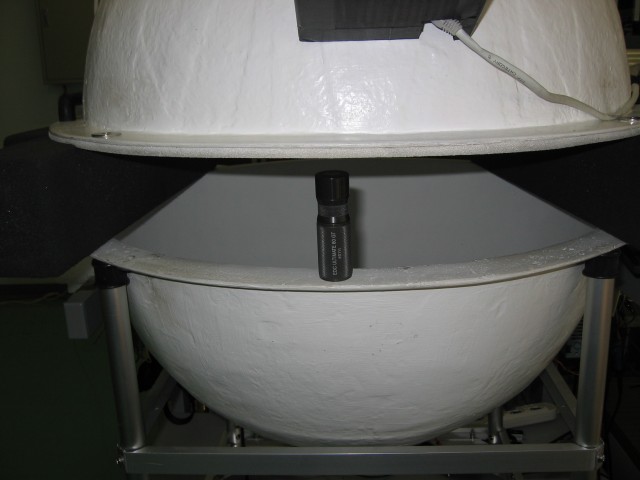

The actually used integrating sphere.






　　測定結果 --- Result


Integrating sphere
EDC Ultimate 60
Level	lux	x	y
Default primary	69.4 lx	0.3390	0.3654
Maximum	315.1 lx	0.3337	0.3557
.
EDC Ultimate 60 GT
Level	lux	x	y
Default primary	66.7 lx	0.3556	0.3931
Maximum	297.4 lx	0.3521	0.3868



この結果は、参考値です。
This result is a reference data.

---
