イルミナムの「MINIMAG AA 5w LED MOD」のページです。

2003.12.3 追加　2003.9.23 作成

下にコメントがあります。

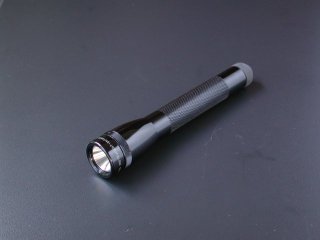

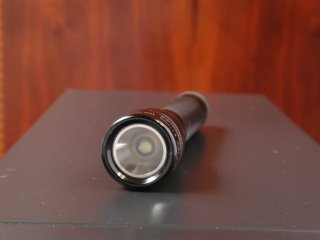

単三電池２本（付属）

古いミニマグのため、ベゼルを回してのＯＮ／ＯＦＦが出来
ないのでエンドキャップを Kroll Switch に交換しました。

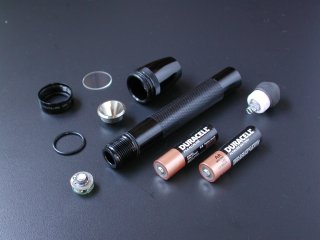

BB700＋エミッタボード＋５ｗは、部品から組み立てました。

厚さのことを考えずに成り行きで組み立てため、標準のｂｂ４００
キットと比較して厚さが薄く、ボードも曲がってしまいました。

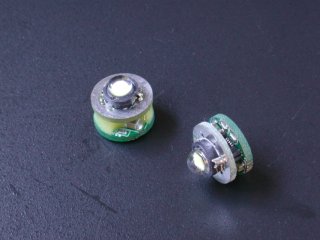

左：ｂｂ４００キット（１ｗＬＤ）、右：ｂｂ７００（５ｗＨＤ）

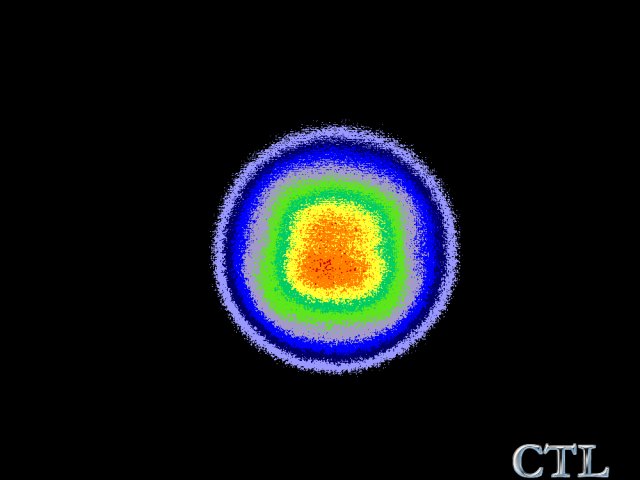

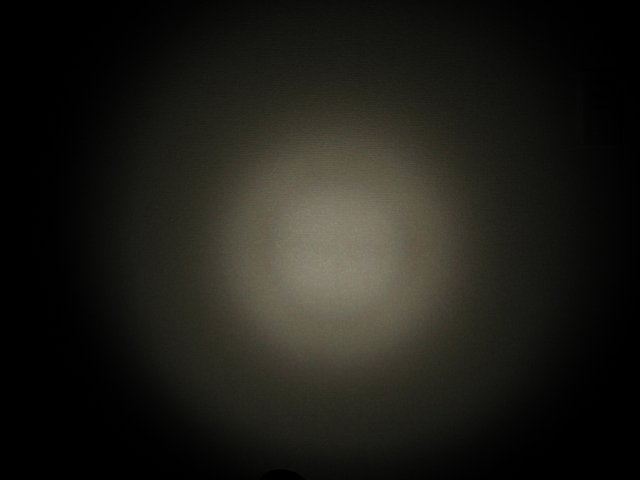

壁に照射しました。　右側は、照度を１０段階に分けて色分けしたものです。１０段階目は黒です。

比較のため、アークＬＳＬを参考表示します。

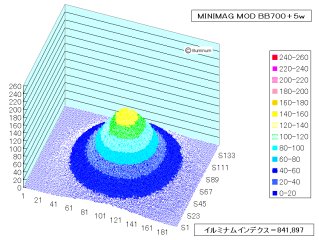

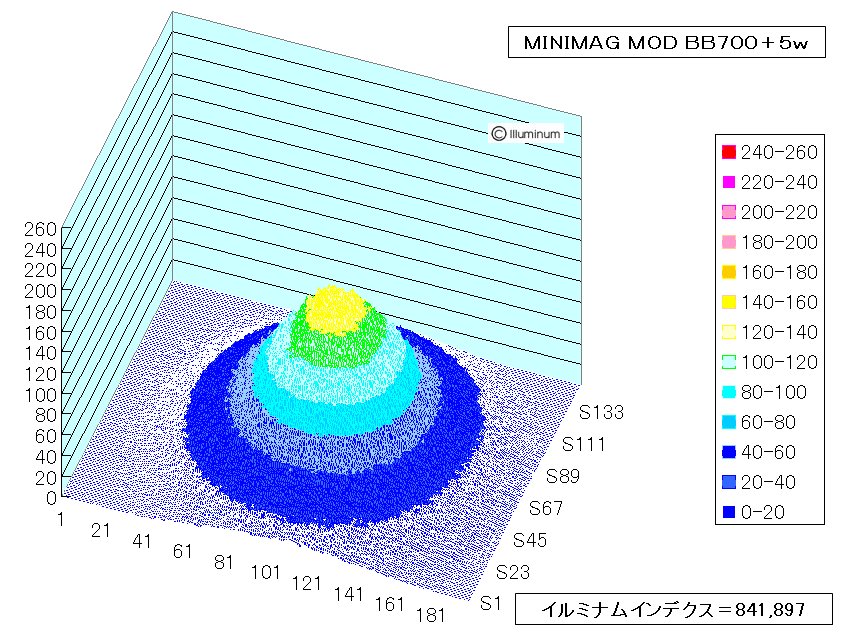

写真は、他と同一条件で照射した様子です。最大２５０ポイントのスケールで表示しています。コリメータでない金属リフレクターの広い範囲を比較的均一に照らす特性です。

照度は、２８７ルクス(50cm)、イルミナムインデクス（勝手規格です）は、８４１，８９７です。

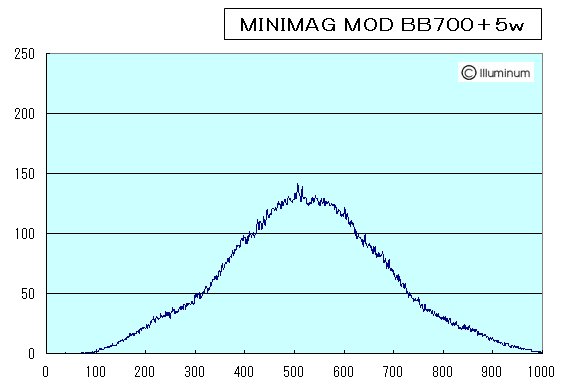

　　　 <---- 1000 point = 84 degrees ---->

2003.12.3 add
■ Fraen Low Profile Optics での結果を追加しました。

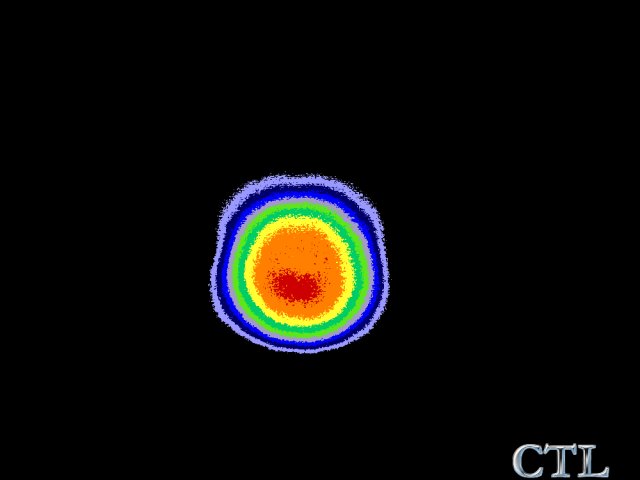

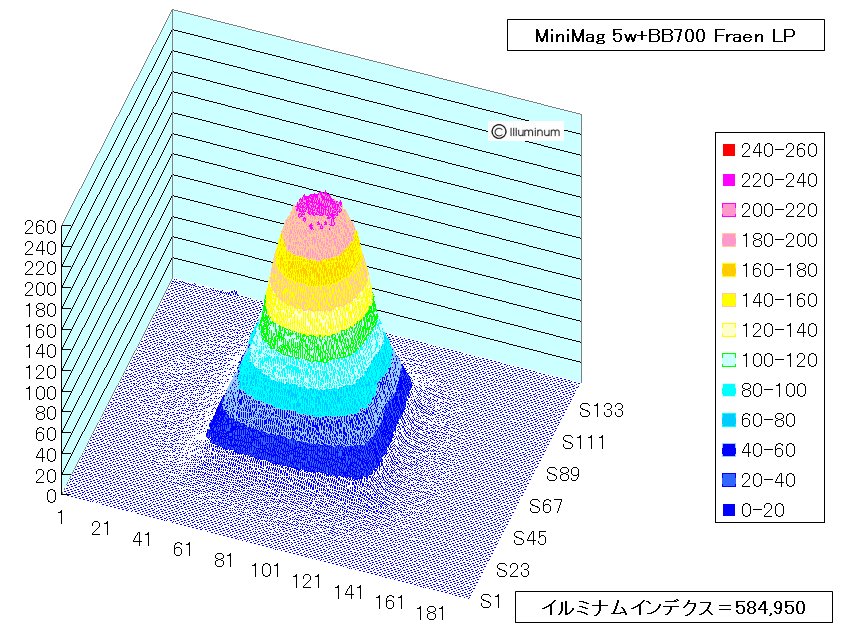

壁に照射しました。　右側は、照度を１０段階に分けて色分けしたものです。１０段階目は黒です。

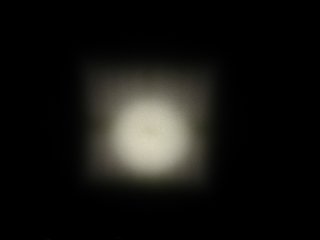

写真は、他と同一条件で照射した様子です。最大２５０ポイントのスケールで表示しています。コリメータを、Fraen Low Profile Optics として測定しました。集光性が向上し、上のメタルリフレクターと比べると、特に中央集中しているのが分かります。

照度は、１，１２３ルクス(50cm)、イルミナムインデクス（勝手規格です）は、５８４，９５０です。

　　　 <---- 1000 point = 84 degrees ---->

品　名	仕　様	ＬＵＸ (５０ｃｍ)	照射角 (度)	公称照度／光度	光源の公称電力(ｗ)	電　池	ランタイム公称値
MINIMAG bb700 MOD 2003.9.23	5w LED	287 メタルリフレクター	50.0	NA	NA	単３ｘ２ (Ni-MH可)	NA
MINIMAG bb700 MOD 2003.12.3	5w LED	1123 Fraen コリメータ	25.0	NA	NA	単３ｘ２ (Ni-MH可)	NA

　表中の記号の説明は、勝手評価リストのページをご参照ください。

仕　様	総合	近接	押入	外	５ｍ	取扱	満足	感想	備　考
5w LED	☆☆☆	◎	◎	◎	○	○	○	思ったより暗い。（メタルリフレクターの場合）	手持ちの扱いは大変に良いが、光の性質は、広がりすぎて中心照度が落ちているため扱いにくい。新品のアルカリ電池を入れるとそこそこ明るいが、電池がへたってくると、１ｗにも負ける。ミニマグに５ｗはムリがあった。　2003.9.28 edit

他のフラッシュライトとのデータ比較は、フラッシュライト「中央照度測定と公称データリスト」をご参照ください。

また、「勝手評価リスト」も合わせてご覧下さい。
