■マグ　ソリテール

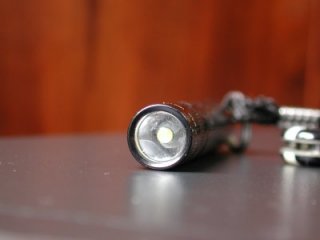

ＵＳＡ製のマグライト ソリテールのフィラメント球を３ｍｍＬＥＤと交換しました。
１２ｖの２３Ａ電池を使い、３９０オームの抵抗をいれただけの簡単なＭＯＤです。
しかし、暗く、また改造したバネ部分も接触不良を起こすこともあり、あまり成功と
は言えません。しかし、キーホルダー代わりに持っていると、たまに役に立つことが
あります。結構、お気に入りです。　なお、改造は自己責任です。

---

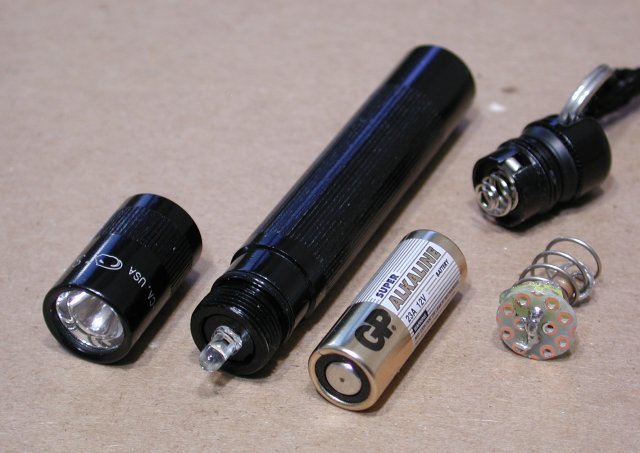

単四電池 １本が付属していますが、１２ｖの２３Ａ電池に改造しました。

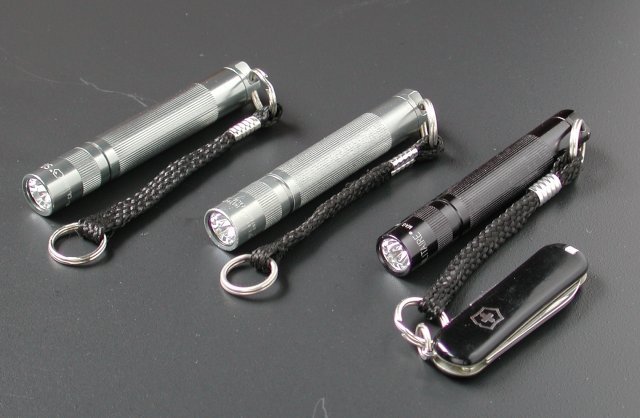

左の１本は、改造前です。改造すると、ＬＥＤが少し長いため、ベゼルの締め込みが
奥まで出来ず、隙間が大きく出来ます（通常１ｍｍ以下の隙間が２ｍｍ位に）。

---

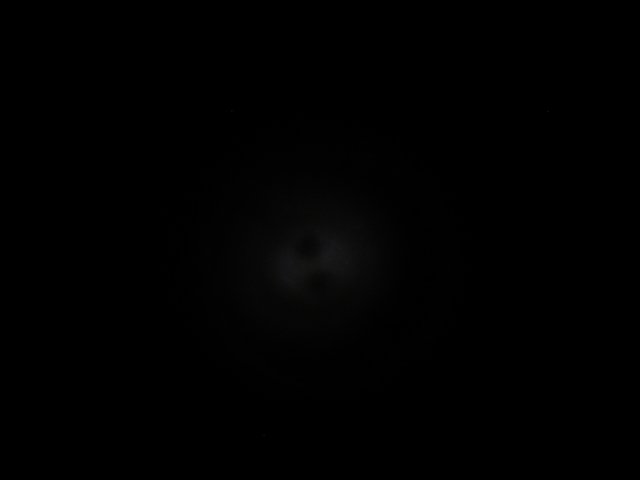

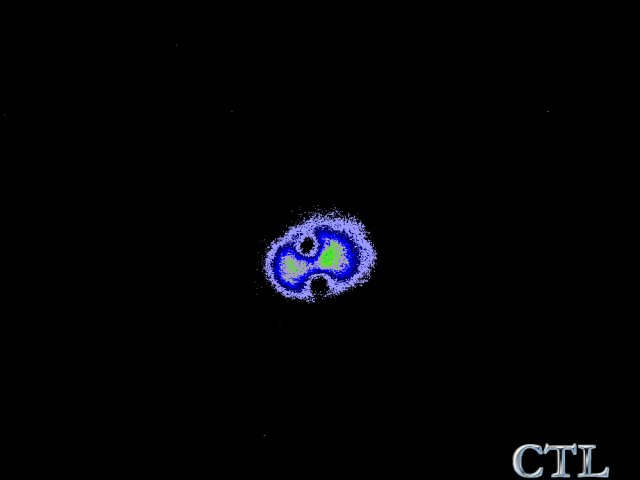

壁に照射しました。　右側は、照度を１０段階に分けて色分けしたものです。１０段階目は黒です。照射パタンを見るために露出を１段開けて再撮影しています。各データは、それに対応して補正済みです。

　

比較のため、アークＡＡＡを参考表示します。
　

---

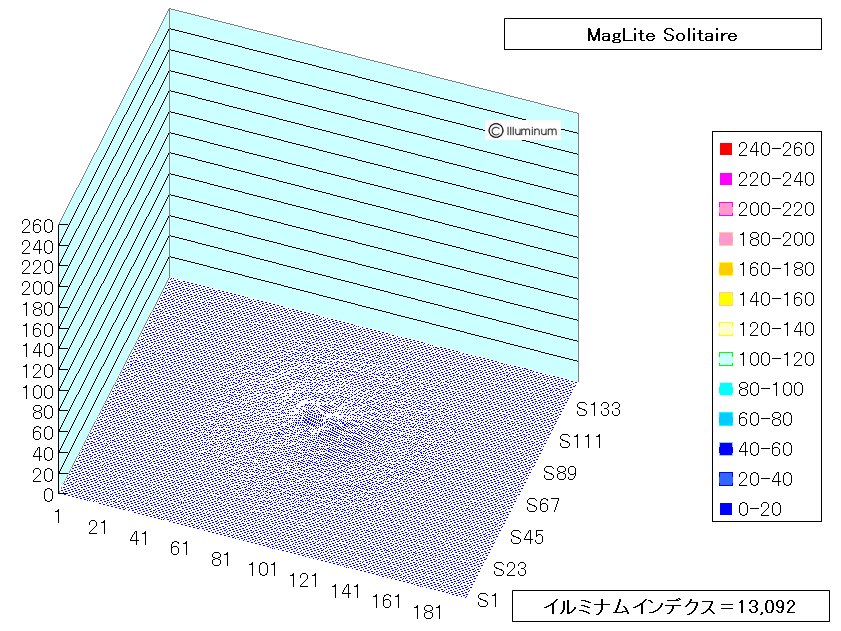

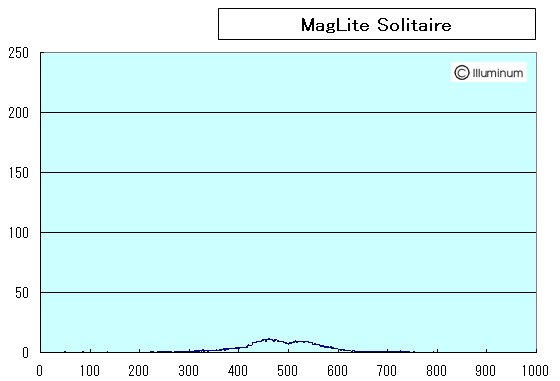

写真は、他と同一条件で照射した様子です。最大２５０ポイントのスケールで表示しています。

照度は、８２ ルクス(50cm)、イルミナムインデクス（勝手規格です）は、１３，０９２です。　ご注意：下のグラフのポイントと照度（ルクス）は１対１での関係ではありません。この関係式は実験結果などから算出予定です。この部分の説明は、「壁への照射データなどの簡単な説明」 をご参照ください。　2003.9.1 edit

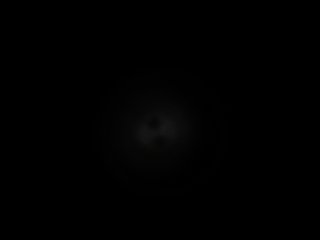

他のＬＥＤライトと同一条件で撮影すると、データでは判別できますが、画像では分かりません。

---

　　　 <---- 1000 point = 84 degrees ---->

---

品　名	仕　様	ＬＵＸ (５０ｃｍ)	照射角 (度)	公称 照度／光度	光源の公称 電力(ｗ)	電　池	ランタイム 公称値
mag solitire	自作3mm LED	82	18.4	1500mcd	0.08w	23A(12v)ｘ1 自作改造	NA

　表中の記号の説明は、勝手評価リストのページをご参照ください。

仕　様	総合	近接	押入	外	５ｍ	取扱	満足	感想	備　考
自作3mm LED	☆	○	△	×	×	○	△	これまた、復活	昔は、常時ポケットに入れていた。本体が小さいため、絶対照度が低かったり光ムラがあるが、ＬＥＤに改造の価値は十分にある。電球を３ｍｍＬＥＤ（日亜超高輝度）に差し替え、１２Ｖ電池を入れ、抵抗を入れただけの簡単なもの。

他のフラッシュライトとのデータ比較は、 フラッシュライト 「中央照度測定と公称データリスト」 をご参照ください。

また、「勝手評価リスト」 も合わせてご覧下さい。

---
