イルミナムの「 JIL-CR2 1.3W (UP) 」のページです。
2005.8.23 作成

---

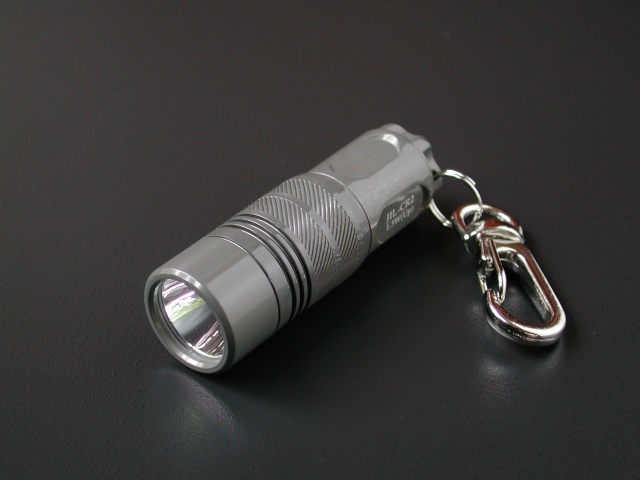

■ JIL-CR2 1.3W UP grade

Luxeon を使った韓国製です。

下にコメントがあります。

---

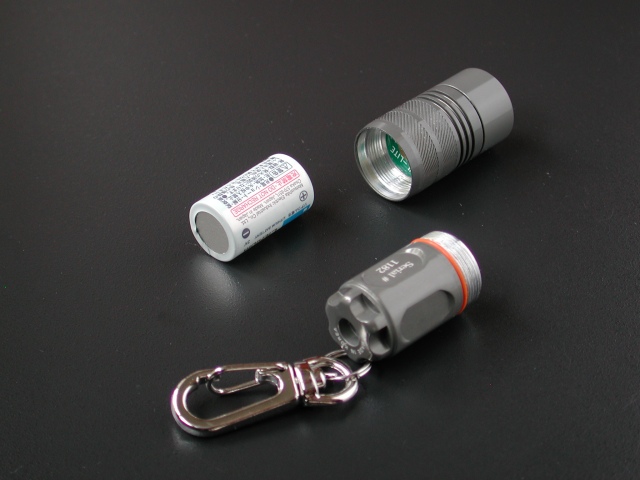

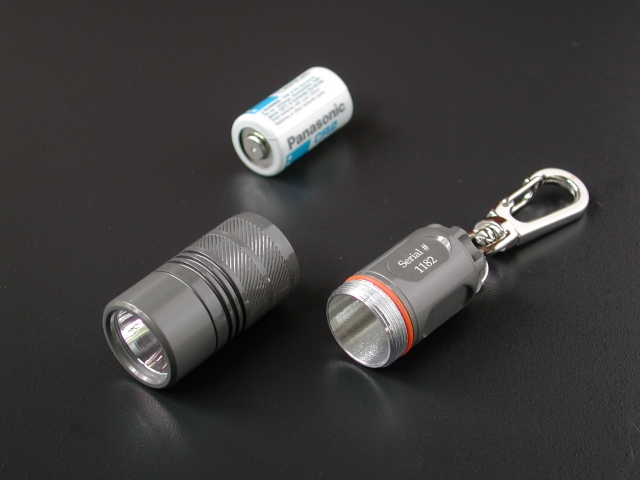

CR2 電池 １本 付属しています。





シリアル No. 入りです。裏側には、JIL-CR2 1.3W(Up) と記載されています。

---

■ CR2 電池

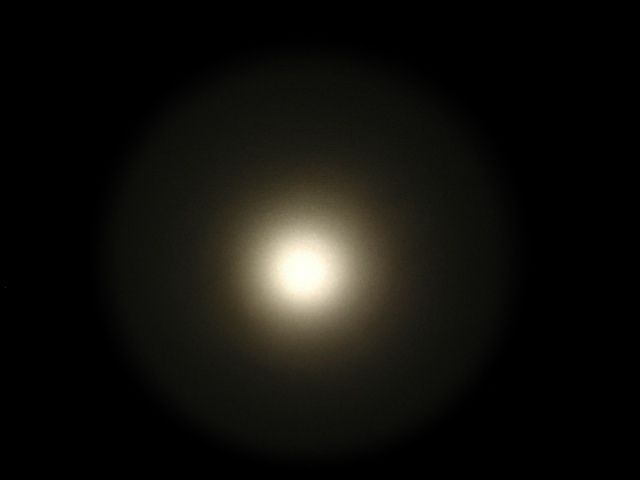

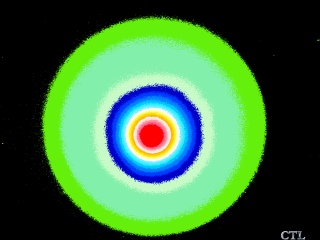

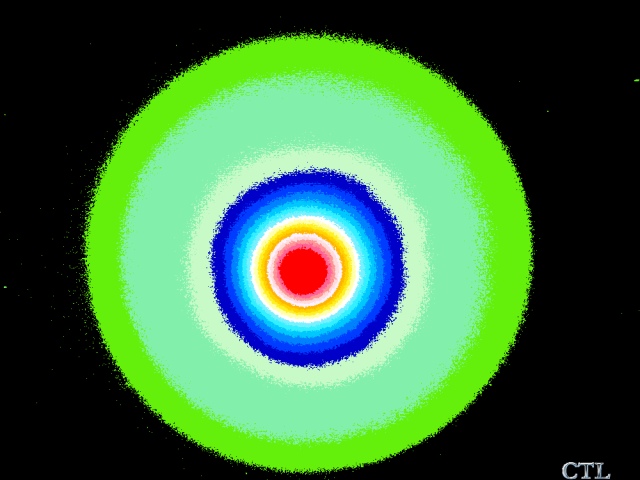

壁に照射しました。　右側は、照度を２０段階に分けて色分けしたものです。２０段階目は黒です。

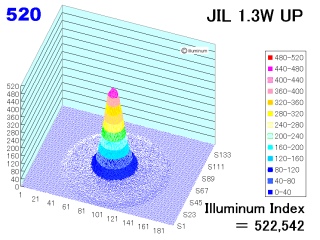

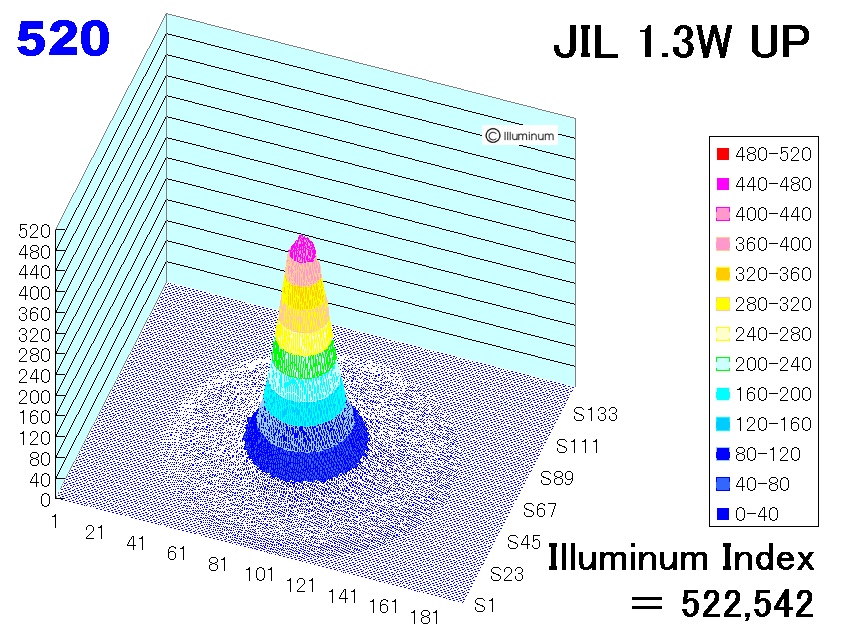

壁への照射は、データをそろえるため、見難くなっています。照射の様子は、下の３Ｄ図も合わせてご参照ください。

中心照度は、2,063 Lux(50cm)。
　

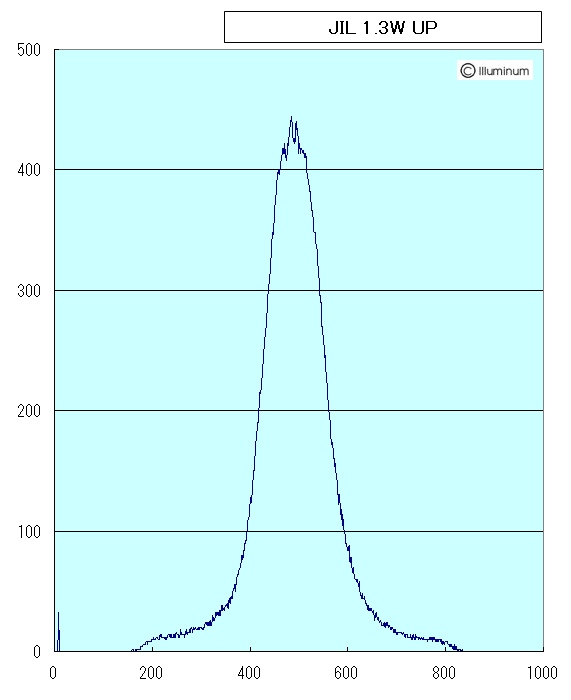

左：最大５００ポイントのスケール表示 (width:1000 point = 84 degrees)
右：イルミナムインデクス（勝手規格です）= 522,542　です。
　　

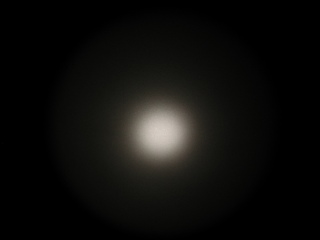

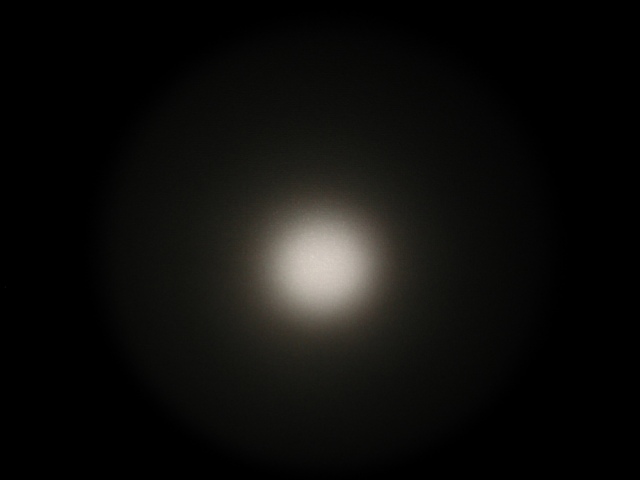

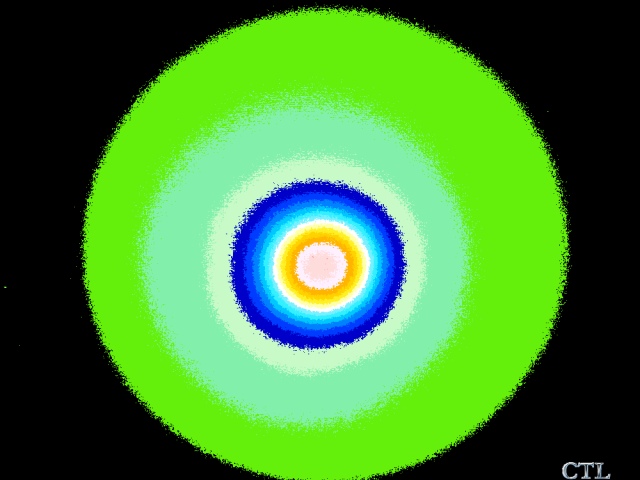

■比較のため、JIL-CR2 1.3W を参考表示します。

　

---

品　名	仕　様	ＬＵＸ (５０ｃｍ)	照射角 (度)	公称 照度／光度	光源の公称 電力(ｗ)	電　池	ランタイム 公称値
JIL CR2 1.3W 2005.8.23	3w LED	2,063	9.5/36.3	NA	1.3W	CR2 x1	1.5h



　表中の記号の説明は、勝手評価リストのページをご参照ください。

仕　様	総合	近接	押入	外	５ｍ	取扱	満足	感想	備　考
3w LED	☆☆☆☆☆	○	◎	◎	◎	◎	◎	JIL1.3W がバージョンアップ	韓国製の CR2 使用の小型 Luxeon III モデルです。LED を明るさ T ランク Vf J ランクを使用しているのは旧モデルと同じです。 リフレクターが変更となり中央照度が上昇したモデルとなりました。電子回路は前回と同じマイクロパック HO ですが、今回のライトは透過性能の優れた UCL レンズを採用し、リフレクターの反射率も上がっているようで旧モデルよりイルミナムインデクスが大きく集光性だけでない全体の照度増加が見られました。



他のフラッシュライトとのデータ比較は、 フラッシュライト 「中央照度測定と公称データリスト」 をご参照ください。

また、「勝手評価リスト」 も合わせてご覧下さい。

---

■ スペック

　● Battery : One CR2 Lithium battery (Included)
　● 1.3W output by MicroPuck HO
　● LED : Luxeon 3W white emitter (TW0J or TX0J)
　● CNC machined aircraft grade aluminium (6061)
　● Dimension : 18mm(D) × 60mm(L) (Head : 20mm)
　● Weight : 39g / 1.37 oz (Including battery and key-ring)
　● Type III Hard anodizing
　● RunTime : Up to 1.5 hour
　● Switch : Twist type
　● Aluminium reflector (Flood type)
　● Water resistant
　● Gold-plated PCB
　● UCL Lens

以上、http://www.jillite.com/front/php/product.php?product_no=191&main_cate_no=1&display_group=2 より引用。

旧モデルから Aluminum Reflector (Flood)、UCL Lens (thicker by 0.9mm than before)、Silicone O-ring が変更となりました。



■ 総評

韓国製の CR2 電池使用の小型 Luxeon III ライトです。LED の BIN に 明るさ T ランク 駆動電圧（Vf）J ランクで旧タイプを若干改良したモデルです。ベゼルをツイストすることで点灯します。ベゼルの回転動作はとてもスムーズです。ちょっと緩すぎる気もしないではありませんがとても良い感触です。

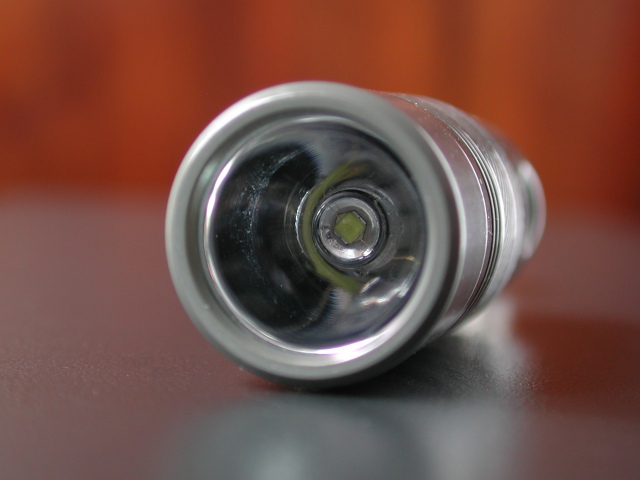

改良点は、旧モデルの中央照度を、前面ガラスを UCL (Ultra Clear Lens) ＝両面無反射ガラスによる透過性の向上、リフレクター反射率の改善（推測）、などの変更で向上させたものと考えられます。このため、今回は十分に中央集光が出来る上に旧モデル同様の周辺配光を考慮して広範囲に照す点はそのままなので、小型ポケットライトとしてより一層使い易くなりました。

外観は旧モデルと比較するとナーリング（ローレット）がナナメに入りベゼル長も僅かに長くなりましたが、良く見ないと分かりません。他に旧モデルのベゼルに入っている WHITE 文字が無くなったこと、ボディの機種名に (Up) 文字が追加になったなどの違いがあります。

　

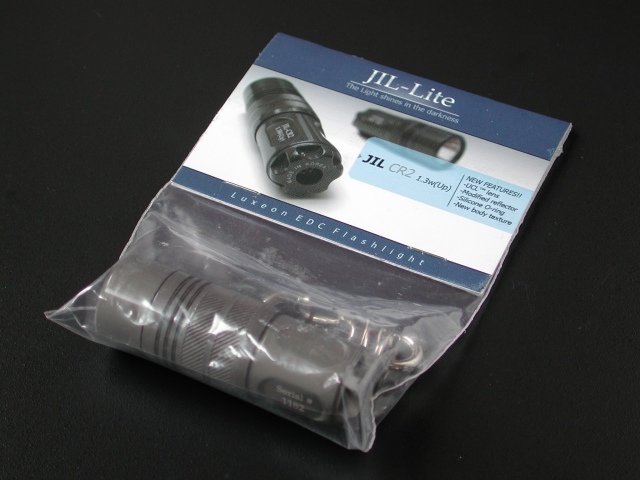

　パッケージ外観

なお、電子回路は旧モデルと同じマイクロパック HO ですが、上記の改良だけではない（例えば LED のバラツキ）などが影響しているのではないかと推測されるイルミナムインデクスの向上（総合的明るさの向上）が有りました。

　　

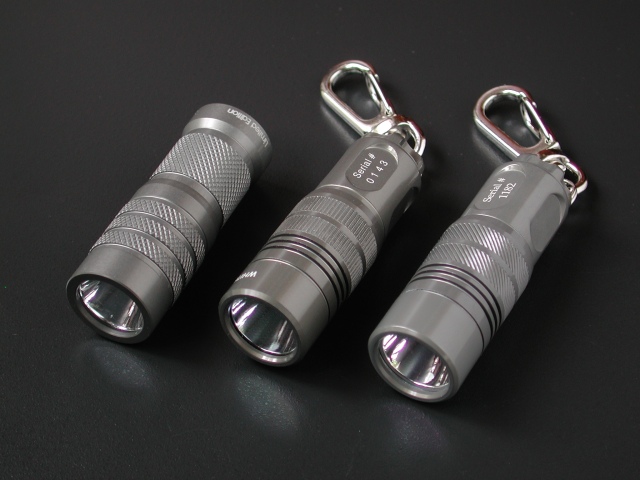

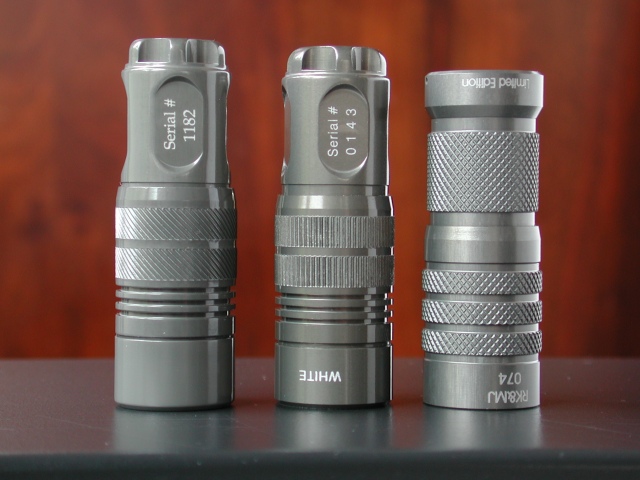

　写真左：左より JIL 1.3W(Up)、JIL 1.3W、壱式 LE ／ 写真右：左より 壱式 LE、JIL 1.3W、JIL 1.3W(Up)

---
