2004.6.20 作成

---

■ Gentos Patrio Pro SuperLED F1 (GT-10AA)

中国製です。

下にコメントがあります。

---

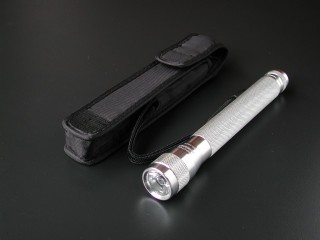

単三電池 ２本が付属しています。

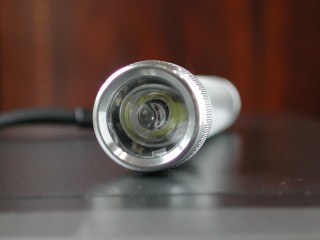

NX-05 と思われるコリメータ仕様です。ベゼルとの隙間に細い
Ｏリング、コリメータの裏側に樹脂製Ｃリングが入っています。

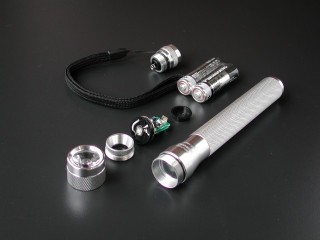

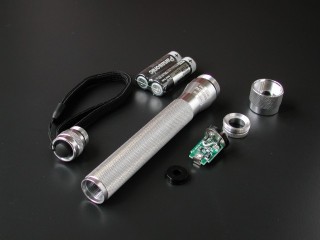

ベゼル、LED モジュール部分の固定リングなど手で回して外せます。

---

■Gentos Patrio Pro SuperLED F1 (GT-10AA)　LED：Q ランク品(QX1J)

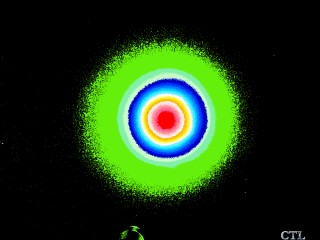

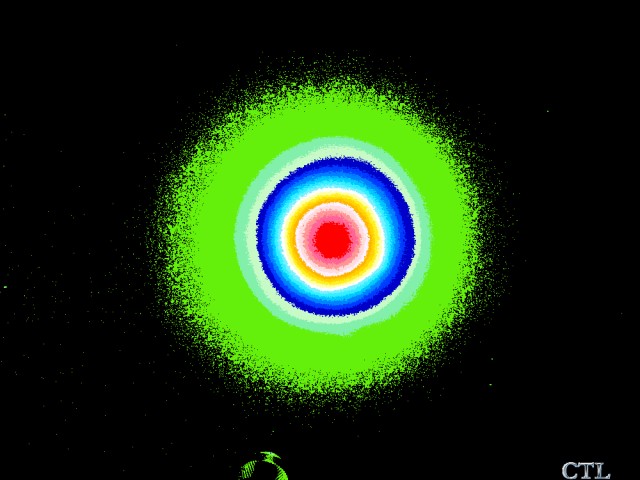

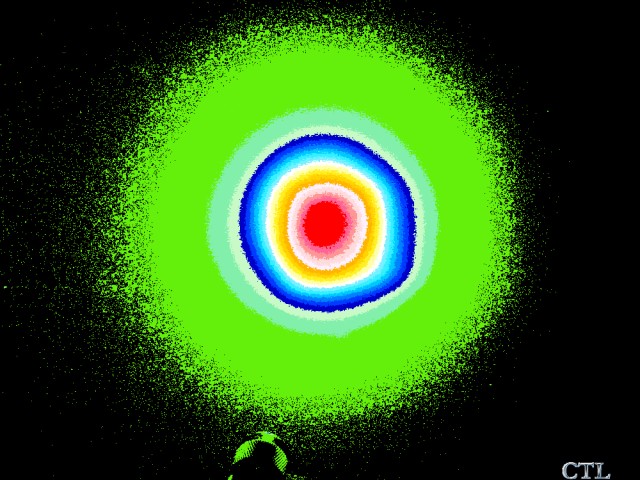

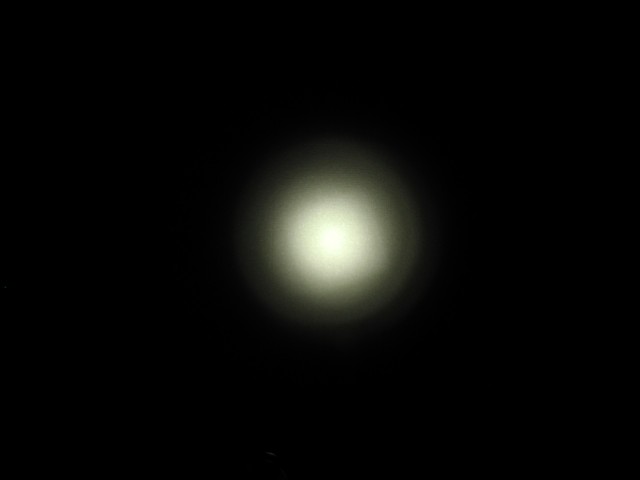

壁に照射しました。　右側は、照度を２０段階に分けて色分けしたものです。２０段階目は黒です。

中心照度は、2,247 ルクス(50cm)。
　

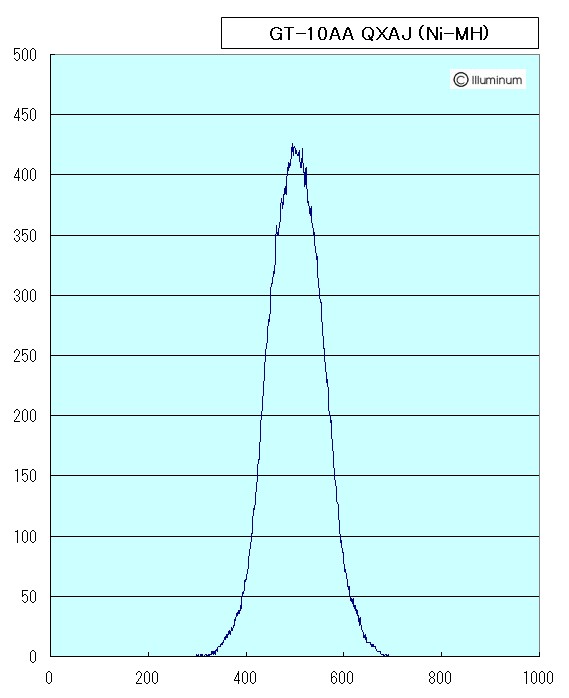

左：最大500 ポイントのスケール表示 (width:1000 point = 84 degrees)

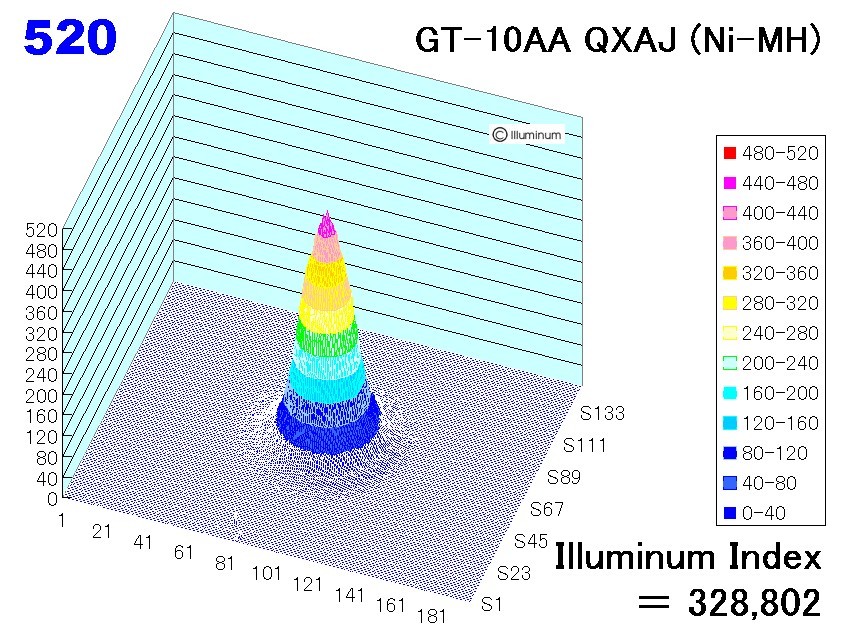

右：イルミナムインデクス（勝手規格です）= 328,802 です。
　　





■Gentos Patrio Pro SuperLED F1 (GT-10AA)　LED：N ランク品(NYAJ)

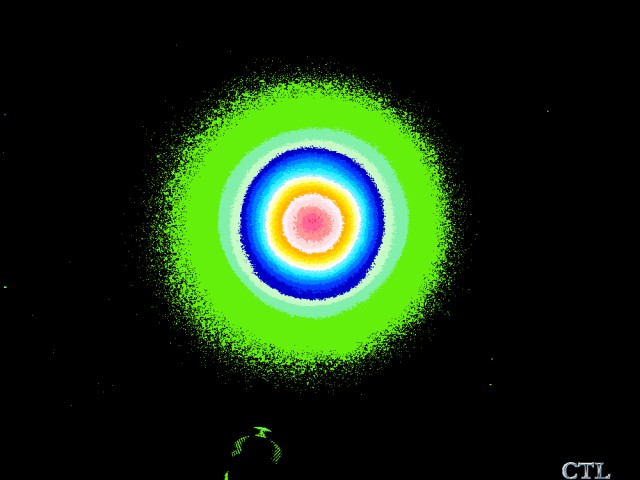

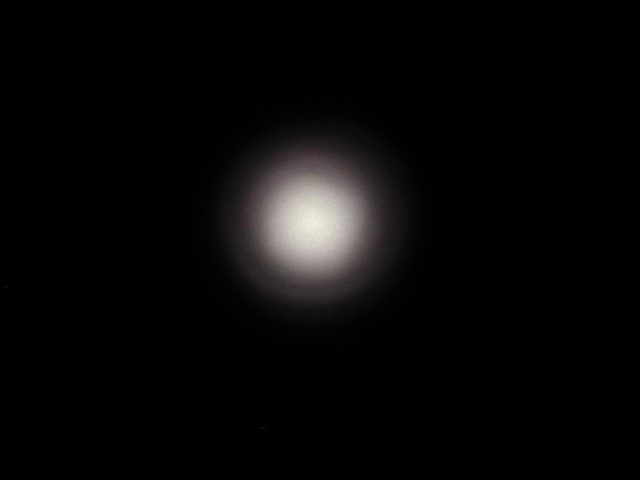

壁に照射しました。　右側は、照度を２０段階に分けて色分けしたものです。２０段階目は黒です。

中心照度は、1,416 ルクス(50cm)。
　

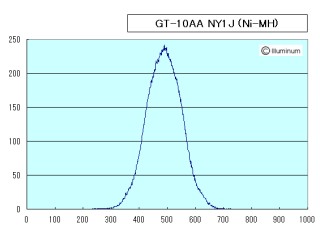

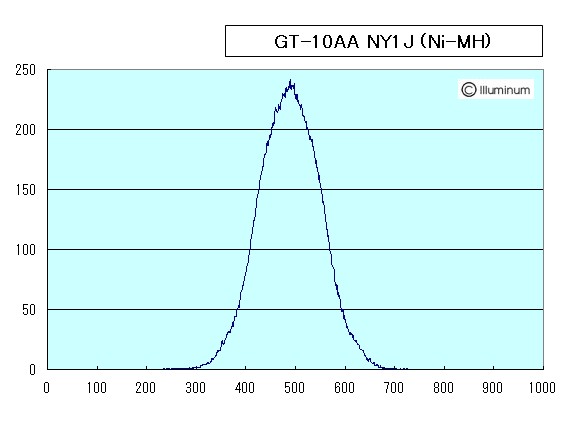

左：最大250 ポイントのスケール表示 (width:1000 point = 84 degrees)

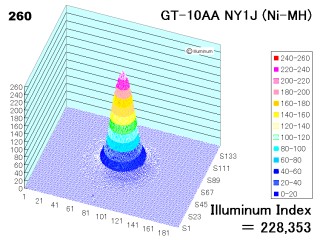

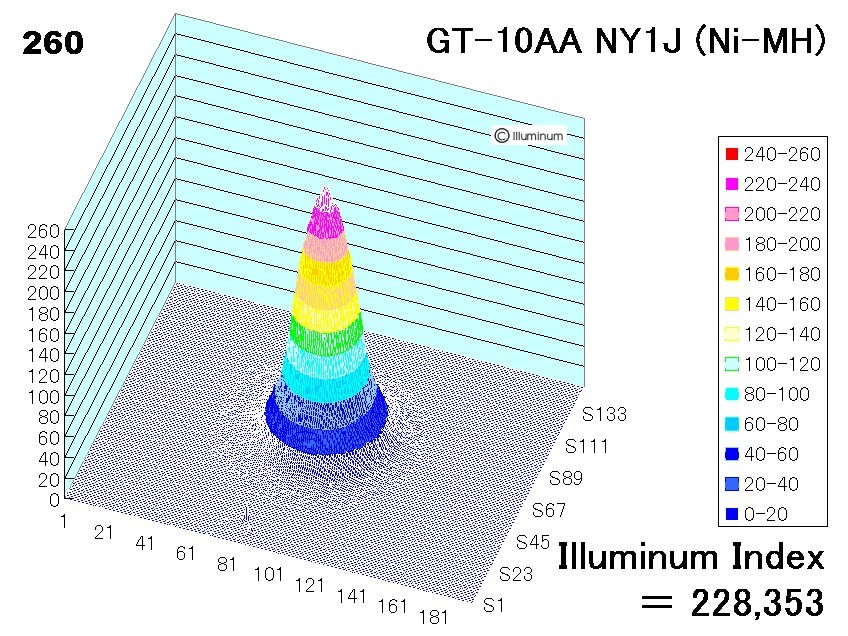

右：イルミナムインデクス（勝手規格です）= 228,353 です。
　　

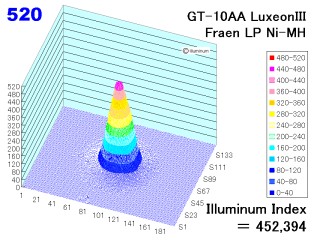

■荒くれMOD Gentos Patrio Pro SuperLED F1 (GT-10AA)　LED：LuxeonIII ランク不明品　Fraen LP 仕様

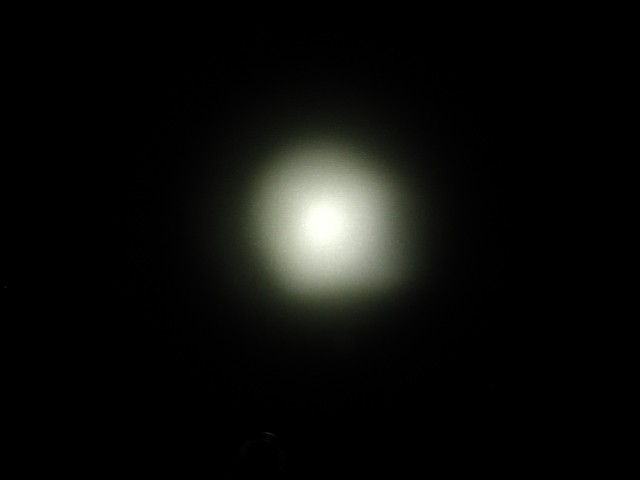

壁に照射しました。　右側は、照度を２０段階に分けて色分けしたものです。２０段階目は黒です。

中心照度は、2,166 ルクス(50cm)。
　

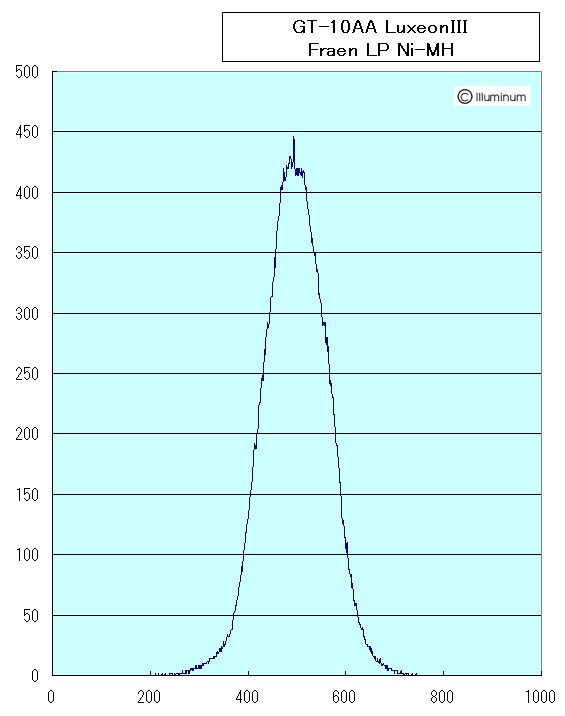

左：最大500 ポイントのスケール表示 (width:1000 point = 84 degrees)

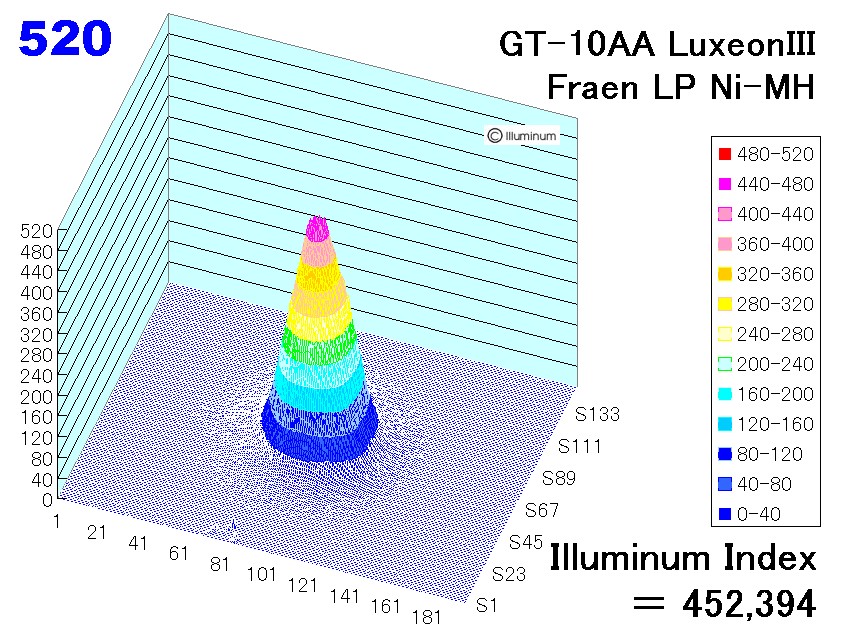

右：イルミナムインデクス（勝手規格です）= 452,394 です。
　　





■比較のため、Superfire SF-101 を参考表示します

中心照度は、2,161 ルクス(50cm)。
　

---

品　名	仕　様	ＬＵＸ (５０ｃｍ)	照射角 (度)	公称 照度／光度	光源の公称 電力(ｗ)	電　池	ランタイム 公称値
Gentos Gentos Patrio Pro SuperLED F1 GT-10AA 2004.6.20	1w LED Qランク	2,247 （Ni-MH）	16.7	NA	1w	単三ｘ2	8h
Gentos Gentos Patrio Pro SuperLED F1 GT-10AA 2004.6.20	1w LED Nランク	1,416 （Ni-MH）	16.7	NA	1w	単三ｘ2	8h
荒くれMOD Gentos GT-10AA 2004.6.20	3w LED Fraen LP ランク不明	2,166 （Ni-MH）	18.4	NA	3w	単三ｘ2	NA

　表中の記号の説明は、勝手評価リストのページをご参照ください。

仕　様	総合	近接	押入	外	５ｍ	取扱	満足	感想	備　考
1w LED	☆☆☆	○	○	○	◎	○	○	兎に角お買い得品	Luxeon を使用した製品中、最も安いのではないかと思われます。実売 1,980円＋送料でした。 結構な確率でLED の明るさQ ランク品が有るようです。しかし、明るくないN ランク品もあるので、何が入っているか分からない食玩的な楽しみがあります。 テールスイッチ式なので、Mini Mag 2AA より約２cm 長く、Brinkmann Legend AA より１cm 長いです。 ロープライス品にも関わらず電子回路入りで、比較的安定した照度を長時間維持します。 ご注意：本テストはNi-MH で行いましたが、製品説明書には「アルカリ電池をご使用ください」とあり、Ni-MH での使用についての可不可の表記はありません。

他のフラッシュライトとのデータ比較は、 フラッシュライト 「中央照度測定と公称データリスト」 をご参照ください。

また、「勝手評価リスト」 も合わせてご覧下さい。

---

■ はじめに

ロープライス品ながらLuxeon (1w）の明るさランクの良いものが入っているとの話がbon さんの掲示板で出ていたので、出遅れ気味ながらも２本買ってみました。

食玩よろしく、わくわくドキドキしながら分解し、LED の明るさランクを確認しました。

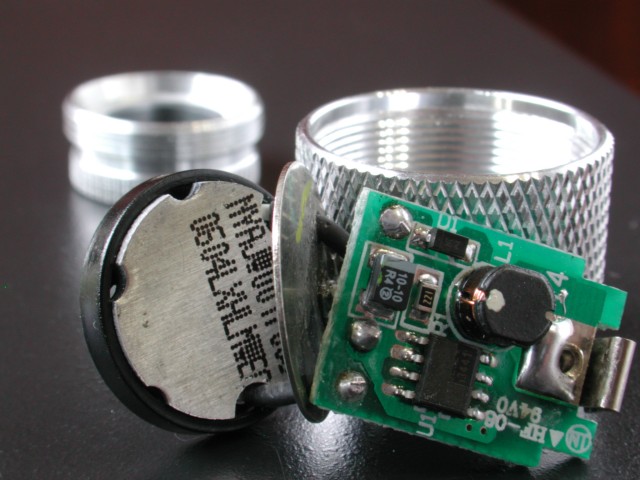

本製品は、手で簡単に分解できます。LED も回路ごと取出し、円形のアース接点板をずらすことでLED のランクが確認できます。

　

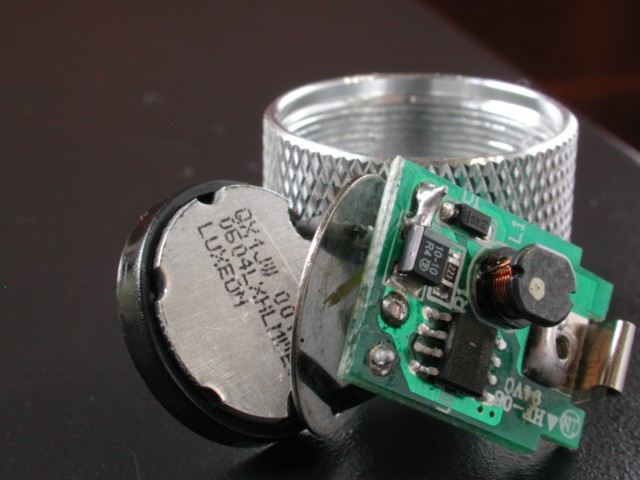

　　　NYAJ　　　　　　　　　　　　　　　QX1J

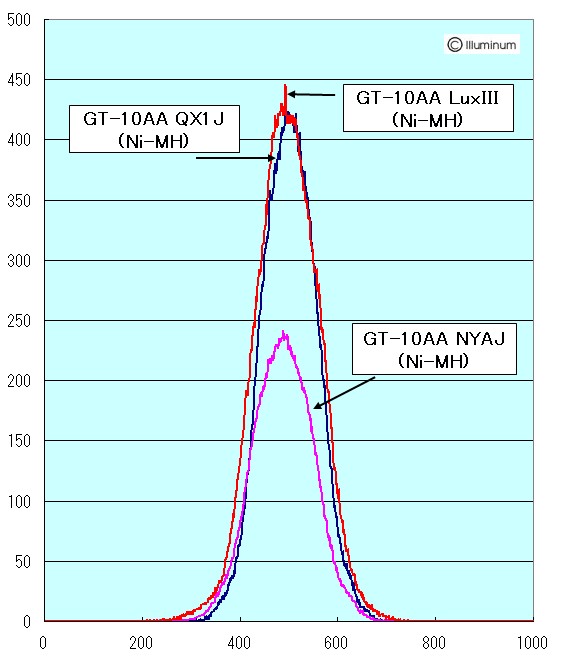

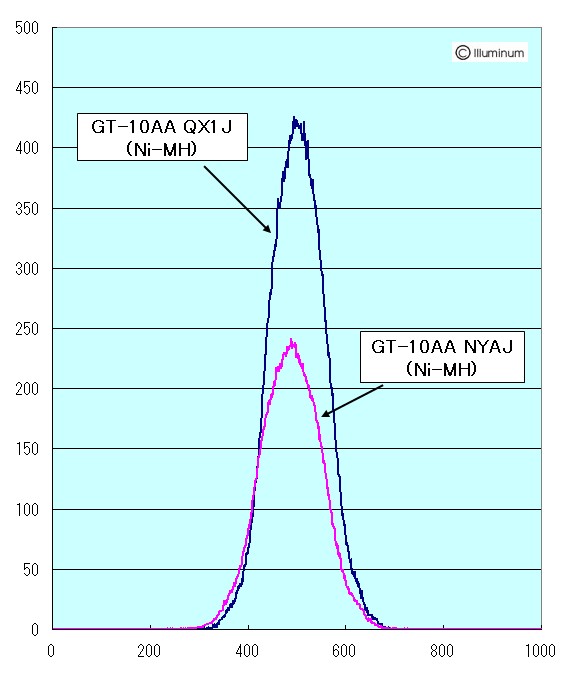

一応、良いQ ランク品をゲット出来ましたが、幾分黄ばみ系（YA ランク）でした。また、あまり話題に出てこなかった外れのN ランク品にも当たってしまいました。そのような訳でちょっと悔しかったので、N ランク品とQ ランク品のがどの位違うかをデータ取りしたのが上の２種類のデータです。２Ｄの比較表は、以下のとおりです。




LED ランク確認写真でも分かる通り、Luxeon Star の周囲をプレスにより一回り小さい円形に抜いたものが使われています。
このため、本製品をLED 交換MOD する場合、Star の周囲をグラインダーなどで削らないといけないので、製品のStar からemitter だけをハンダを外し、emitter 交換する方が簡単に思います。



■ 荒くれＭＯＤ

明るさN ランク品のLED 交換ＭＯＤ（改造）することにしました。

明るさランク不明のLuxeonIII emitter を使うことにしました。（SilverさんのMOD ARC AA で使った真っ白系のemitter です）

GT10AA のStar からemitter を外し、交換するだけです。また、製品はStar 基板とアース板はただ押さえてあるだけなので、emitter の下に塗ったシリコングリスをStar とアース板の間にも塗っておきました。放熱効果はほとんどなさそうですが、Star とアース板の間に隙間での空気層があるとそこが温度上昇するとマズイので、念のため処置しました。

製品のコリメータは、前面より強く押し込むと裏側のストッパーになっていると思われる樹脂製Ｃリングごと外れます。細いＯリングがコリメータとベゼルの間に入っていました。そこでコリメータをFraen LP と交換しました。この時、Ｏリングは入れますが、樹脂製Ｃリングは上手く入らなかったため、無しで組立ました。

なお、Fraen LP に交換するとベゼルと本体の間にＯリングが少し見える程度の隙間が開いてしまいます。

しかし、この荒くれMOD の結果、Q ランク品とほぼ同等で真っ白系のGT-10AA が出来上がりました。



ご注意とお願い：２Ｄデータと照度計での実測数値は、画像解析分解能＜照度計センサー面積といった解析および測定範囲の大きさが異なることや、微妙な条件差による誤差が含まれるため、グラフピークが高いものが照度値が高いとは限りません。このように各データ間で不一致感が出ることがあります。悪しからずご了承ください。





■ 総評

とにかくロープライスショックです。

さらに、ランヤード・ポーチ（ホルスター）が付属しています。

---
