イルミナムの「D Speck's Fire~Fly CR2 Body」のページです。

2005.2.18 追加　2005.1.4 作成

---

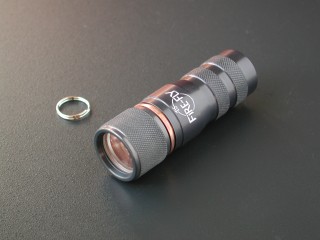

■ D Speck's Fire~Fly CR2 Body

カナダ製です。

下にコメントがあります。

---

CR2 １本





Madmax Lite (T) を使いました

---

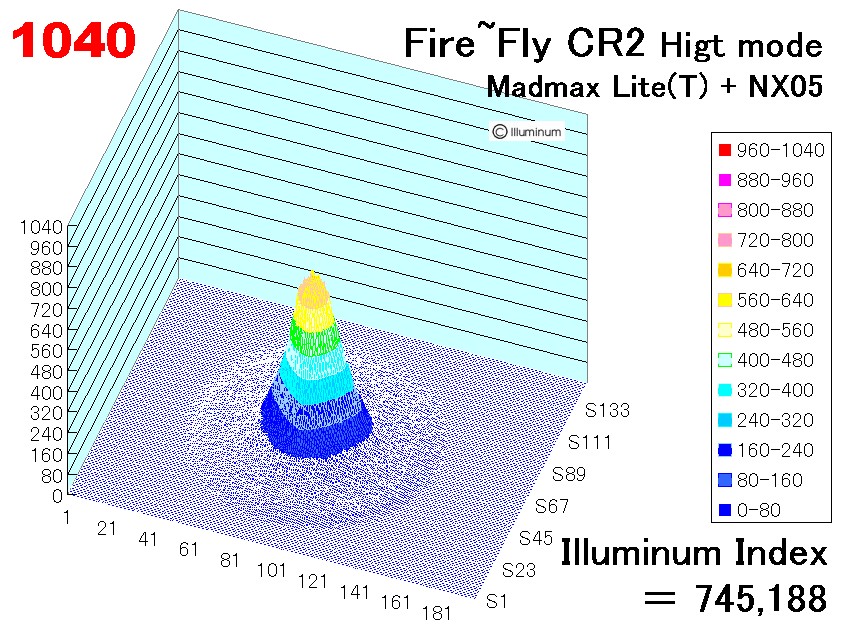

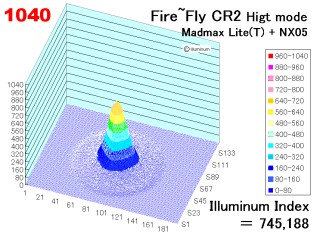

■Fire~Fly CR2： High Mode

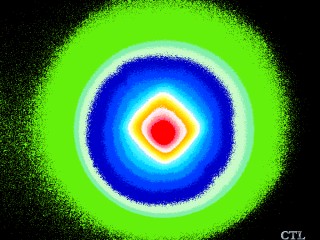

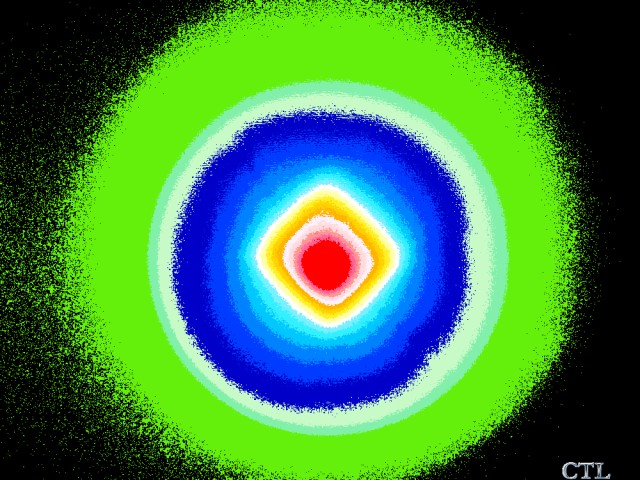

壁に照射しました。　右側は、照度を２０段階に分けて色分けしたものです。２０段階目は黒です。

中心照度は、2,342 ルクス(50cm)。
　

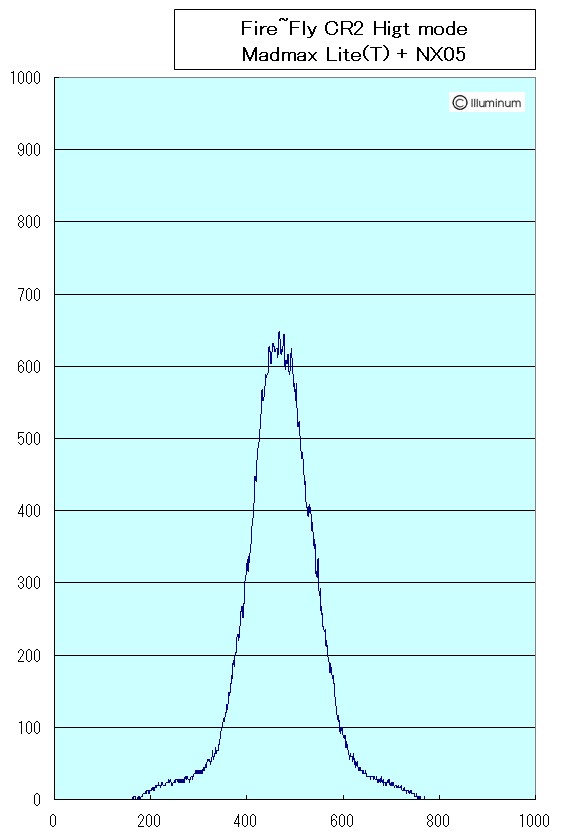

左：最大250 ポイントのスケール表示 (width:1000 point = 84 degrees)
右：イルミナムインデクス（勝手規格です）= 745,188 です。
　　





■Fire~Fly CR2： Low Mode

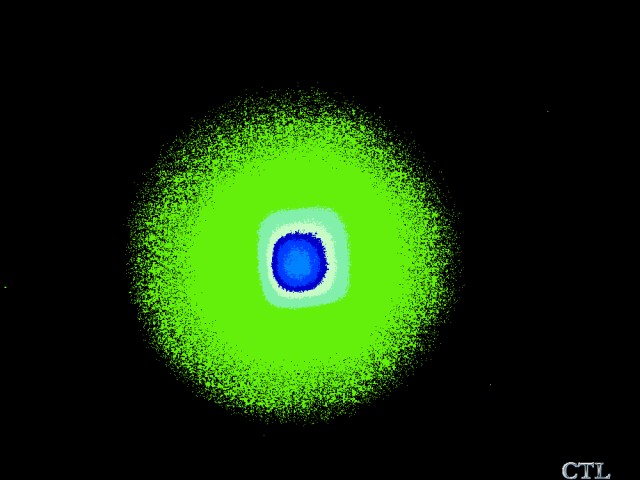

壁に照射しました。　右側は、照度を２０段階に分けて色分けしたものです。２０段階目は黒です。

中心照度は、164 ルクス(50cm)。
　

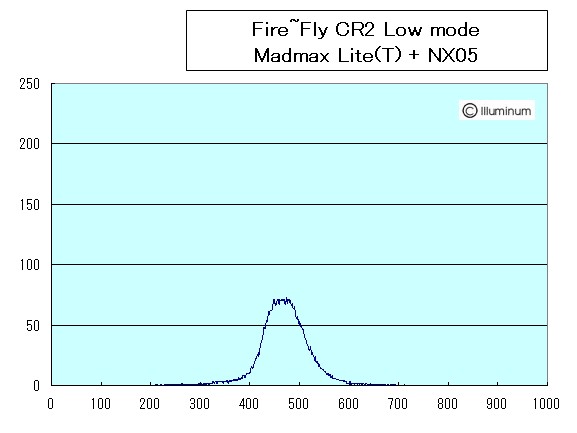

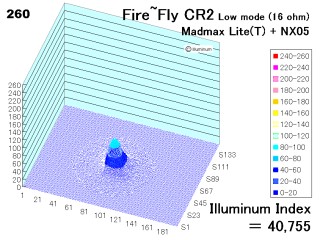

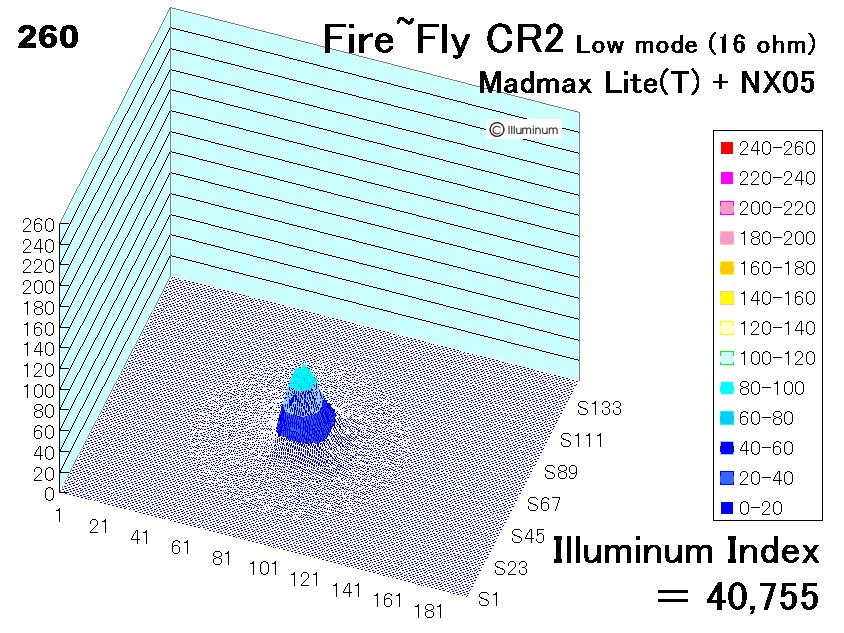

左：最大250 ポイントのスケール表示 (width:1000 point = 84 degrees)
右：イルミナムインデクス（勝手規格です）= 40,755 です。
　　

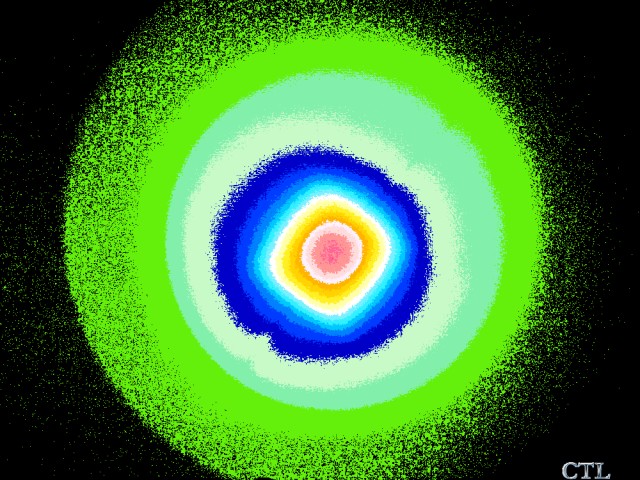

■比較のため、D Speck's Fire~Fly Run2 を参考表示します

中心照度は、1,266 ルクス(50cm)。
　

---

品　名	仕　様	ＬＵＸ (５０ｃｍ)	照射角 (度)	公称 照度／光度	光源の公称 電力(ｗ)	電　池	ランタイム 公称値
Fire~Fly CR2 コリメータ：NX-05 High mode 2005.1.4	3w LED	2,342	7.9/29.5	NA	3w	CR2ｘ1	NA
Fire~Fly CR2 コリメータ：NX-05 Low mode 2005.1.4	3w LED	164	7.9/29.5	NA	3w	CR2ｘ1	NA

　表中の記号の説明は、勝手評価リストのページをご参照ください。

仕　様	総合	近接	押入	外	５ｍ	取扱	満足	感想	備　考
3w LED	☆☆☆☆	○	◎	○	○	◎	◎	より小さくなったFire~Fly	CR123A を使ったオーソドックスなライトに CR2 ボディーが発売されました。 光学エンジンは Madmax Lite (T) と NX-05 の組合せとしました。Madmax 系の電子回路でも 2 Level switch が働きます。 前回テストの RUN2 は Badboy650mA のランク不明の LuxeonIII でしたが、今回の Madmax Lite (T) の方が中心照度も高くイルミナムインディクスも大きい結果となました。

他のフラッシュライトとのデータ比較は、 フラッシュライト 「中央照度測定と公称データリスト」 をご参照ください。

また、「勝手評価リスト」 も合わせてご覧下さい。

---

■ コメント

Doug Speck さんの Fire~Fly に CR2 ボディーがオプション発売されました。当初 Fire~Fly Run2 を CR2 ボディと換えようと思っていましたが、各種部品も販売されているため、不足部品を追加して専用モデルを組むことにしました。

今回の光学エンジンは Madmax Lite (T) と NX-05 を組合せました。

Madmax 系の電子回路でも 2 Level switch が働きます。Badboy は回路の減光機能を利用していますが、Madmax は抵抗で消費している電圧降下で昇圧しきれない状況での Low mode 点灯となっているようです。

今回の CR2 ボディは、 2 Level switch ナシで使うとボディをネジいっぱいネジ込んでも点灯しませんでした。 2 Level switch 分の高さが必要で、この switch を使うことが前提になっているようです。

前回テストの RUN2 は Badboy650mA のランク不明の LuxeonIII でしたが、今回の方が中心照度も高くイルミナムインディクスも大きい結果となました。 CR123A タイプと比較して寸法的には僅かだと思いますが、単体で手に持った印象はかなり小さく感じます。

　

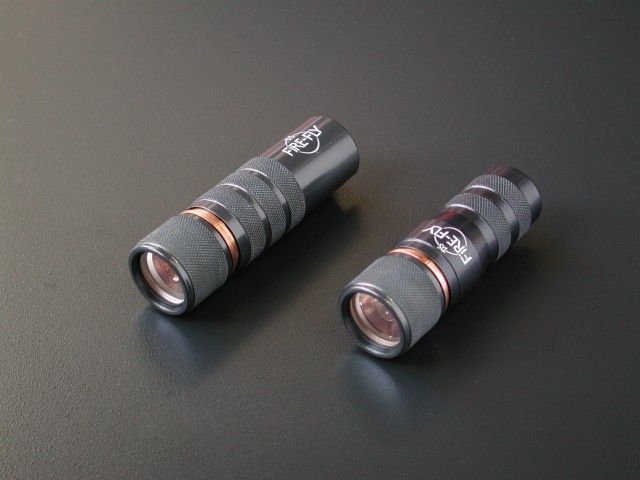

　左から：Run2 CR123A Body、CR2 Body
　（写真では、黒く見えますが実際は少し濃いグレーです）

　

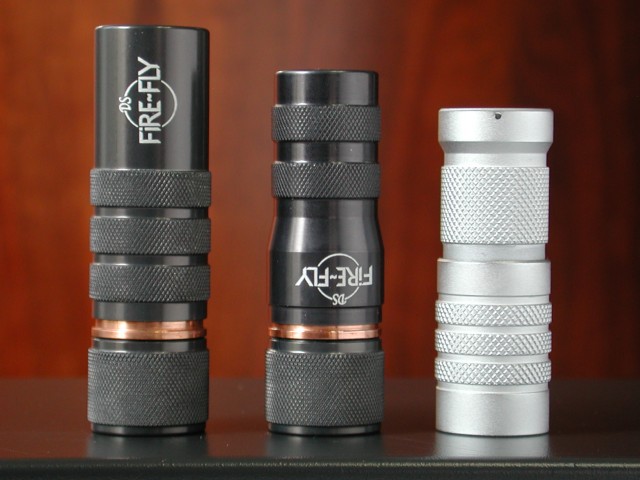

　倒立 左から：Run2 CR123A Body、CR2 Body、壱式 V3.1

　

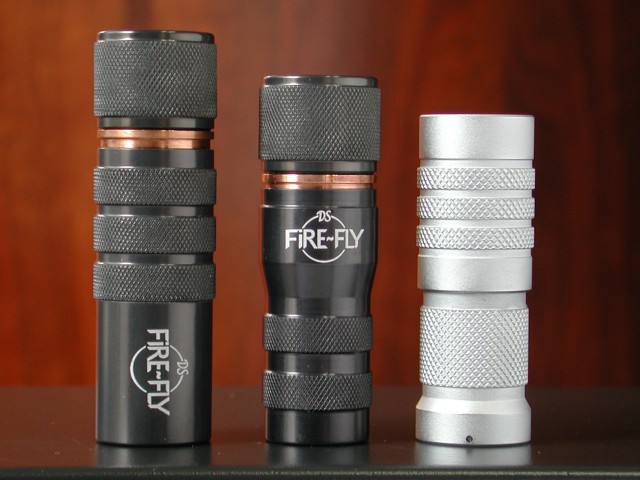

　正立 左から：Run2 CR123A Body、CR2 Body、壱式 V3.1

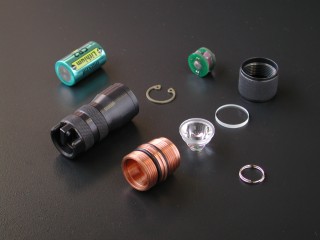

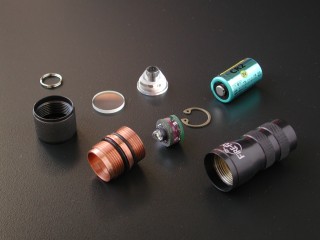

■ 構成

今回は全て以下のバラ部品を サンドイッチショップ で買い揃えました。

　・Anodized FF Bezel Ring with bezel o-ring ： $23.45
　・17mm UCL glass or mineral glass lens ： $5.00 or $4.00
　・Cutdown NX05 or Fraen （ NX05-FF or Fraen LP-FF ） ： $8.00 or $8.00
　・FF Copper head (comes with 2 o-rings) ： $22.00
　・Drop-in Sandwich （ *FF2-Compatible ） ： $50.00 〜 $65.00

　・Anodized CR-2 body ： $36:00
　・2-stage switch （ FF 2-level switch-16 ohm kit ） ： $12:00

　合計 $155.45 〜 $171.45 + 送料（$12.00前後？）です。・・・結構なお値段ですね（＾＾；


参考：最近のサンドイッチショップは購入ページへたどり着くのが少し大変です。

　この部品のページへは、以下の順にたどってください。
　・Mod Shoppe → ・DIY Flashlight Mods → ・Firefly → ・Firefly Parts です。



■ 総評

壱式と同じ CR2 電池を使う Fire~Fly CR2 Body です。Fire~Fly は、CPF の tvodrd 氏が発表した構造をベースにしているとされるオーソドックスな構造で、なかなか使い易い形状です。

組合せによっては接触不良が出るなど幾分不安定な部分もありますが、DIY パーツと考え、場合によっては自分で少し手を加えることで使い易いライトが完成します。

そのような訳で、ちょっと手がかかるかもしれませんが、とても楽しめる良いライトだと思います。





■ 注意事項の追加　＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝　2005.2.18 追加


Ｃリングの危険性：

ドロップインモジュールのリードハンダ部分とＣリングがショートしてモジュールをダメにする恐れがあるそうです。

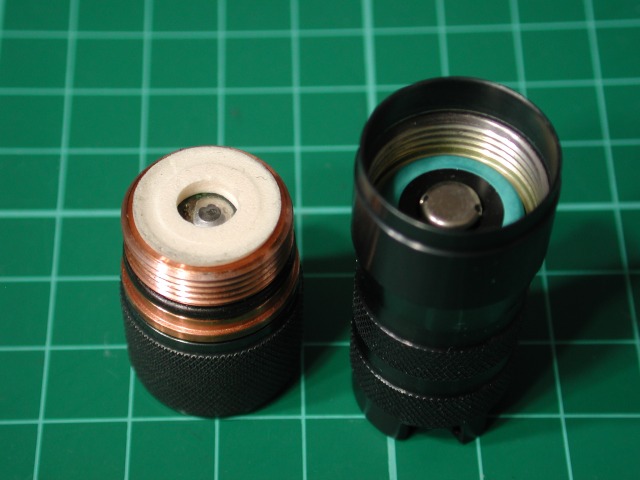

私は、Ｃリングの代わりに「うおの目パッド」を使うことにしました。

　

これにより、モジュールの交換は簡単になり、電池のガタはなくなり、適度にフリクションがあるので電池交換の時にモジュールが落ちてくることはありません。


Madmax と 2-stage switch：

今回使用した Madmax Lite は 2-stage switch で Low mode 点灯しますが、Madmax Plus では 16 ohm の 2-stage switch では Low mode では十分には暗くならないことが分かりました（ Badboy のように moon mode がないのと、低電圧でもかなり昇圧してしまうためだと思われます）。なお、Madmax regular は確認できていません m(_ _)m





追加 以上 ＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

---
