ARCmania 氏と TNC さんによる OSRAM OSTAR 使用のライトです。
2006.12.3 作成
このライトは プロライトジャパン（ＰＬＪ）さん のご好意で、ドイツのオスラム オプト セミコンダクター社のマルチチップハイパワーＬＥＤの OSTAR を使用しているライトをお借りしてテストをさせて頂きました。
このライトはプロトタイプです。

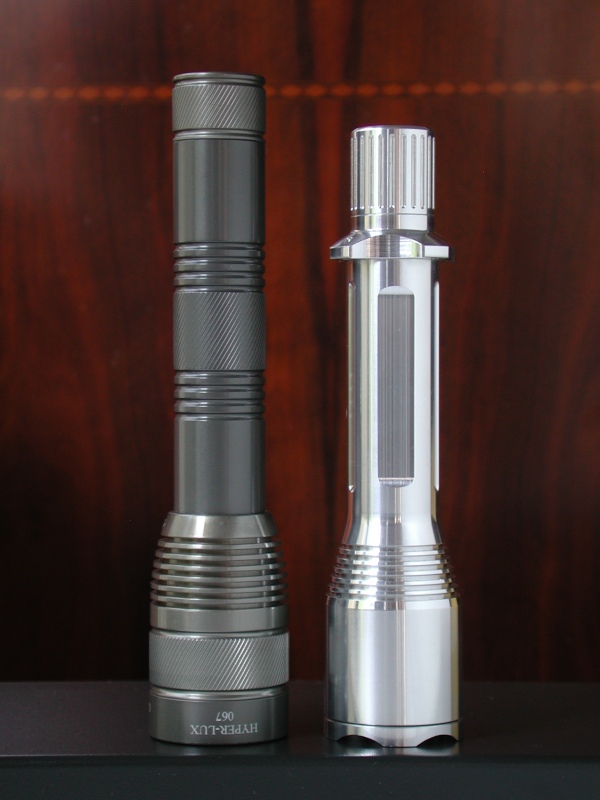

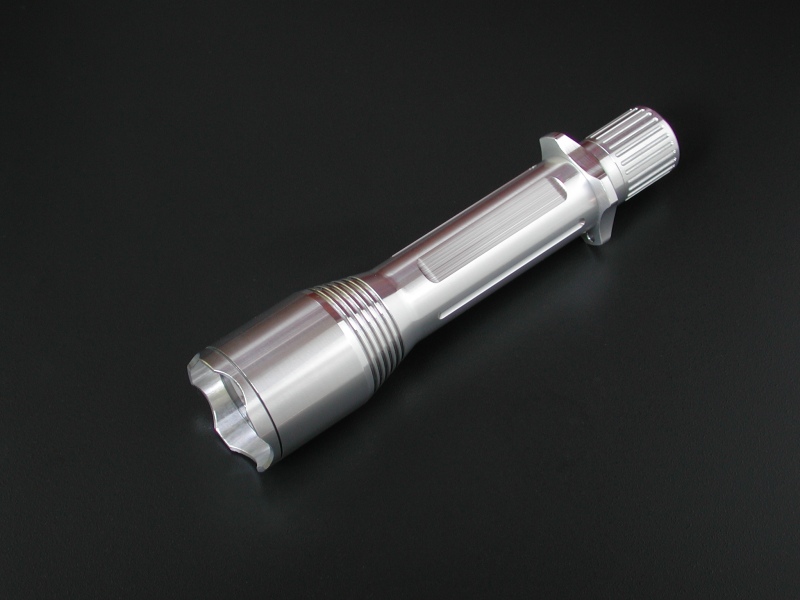

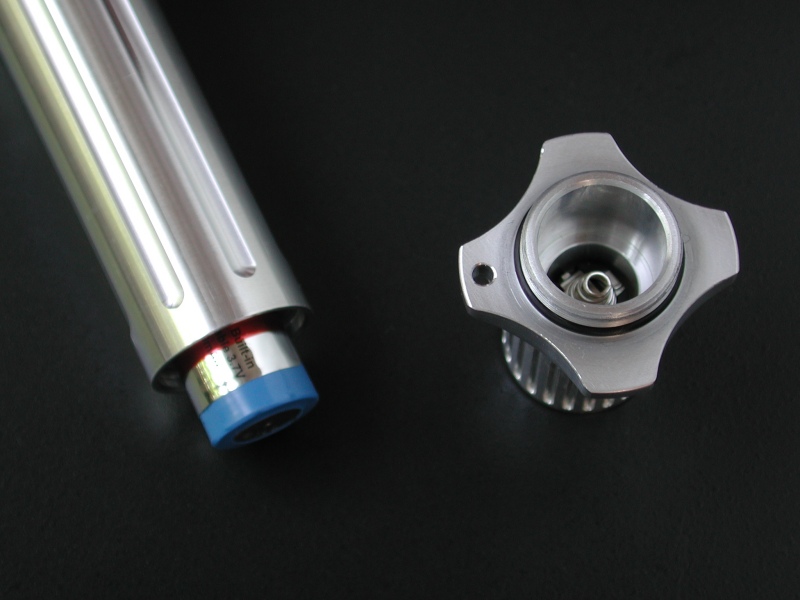

■ ARCmania OSTAR ライト (3CR123A/3RCR123)

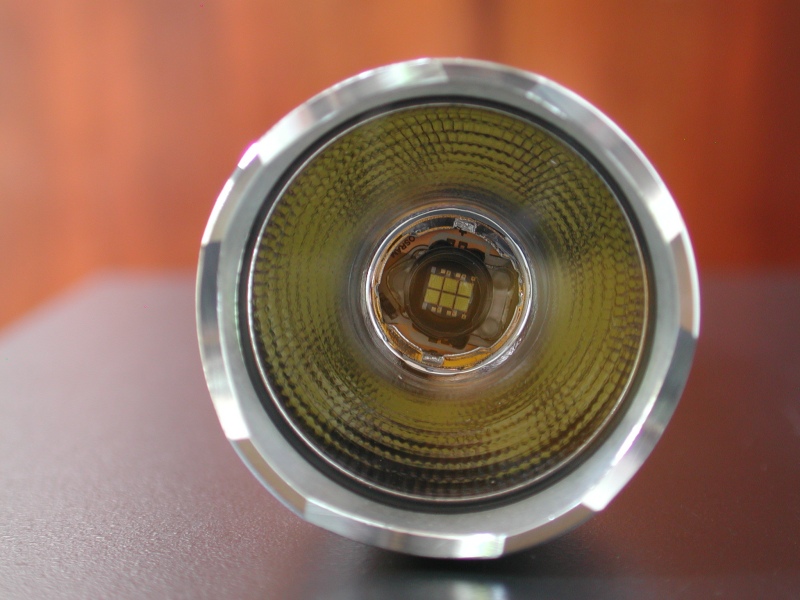

・OSRAM OSTAR "LEW E3B" を１個使っています。
・使用電池：CR123A x 3 本 もしくは RCR123（Li-Ion) x 3 本
・駆動形式：電子回路（昇圧式と推定されます）
注：このボディは本来４チップの "LEW E2B" 用のボディだそうですが、今回は６チップの "LEW E3B" でアンダードライブしているとのことです。また、６チップ用は、電池４本となる予定だそうです。
ＰＬＪさんの ARCmania OSTAR ライト 紹介ページ

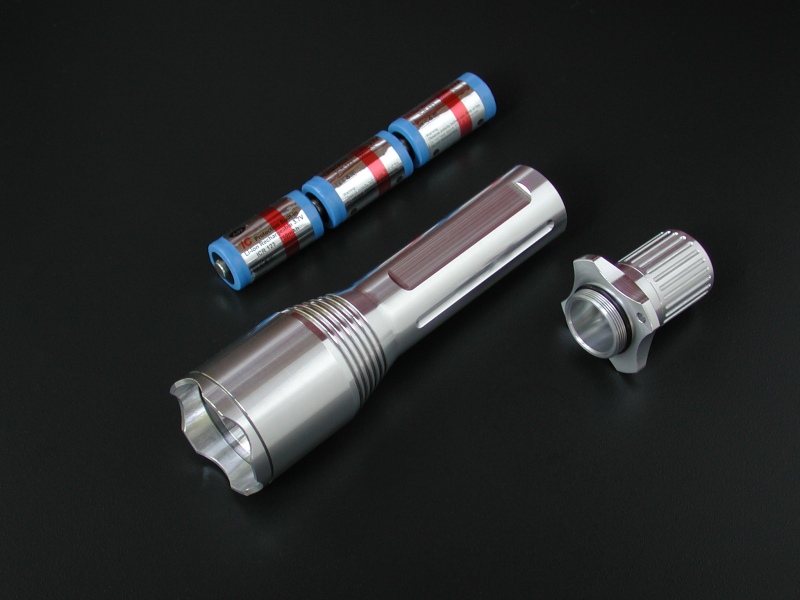

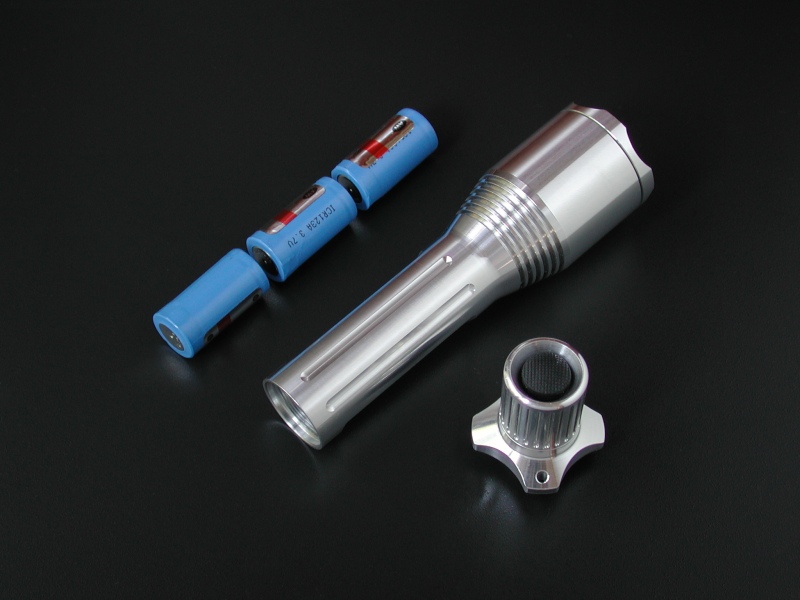

CR123A もしくは RCR123（Li-Ion) 電池 3 本
■ ARCmania OSTAR ライト (3RCR123)

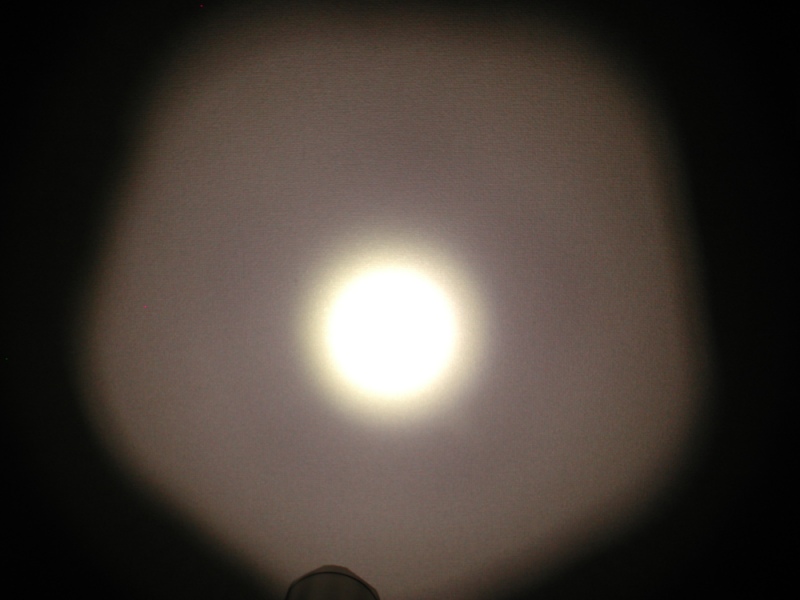

● 壁面照射

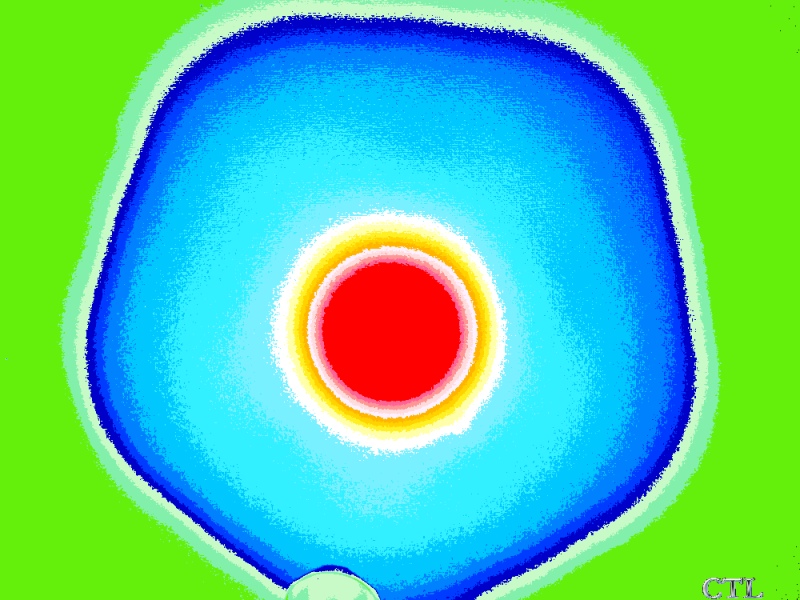

右側は、照度を２０段階に分けて色分けしたものです。２０段階目は黒です。
中心照度は、7,930 ルクス(50cm)。

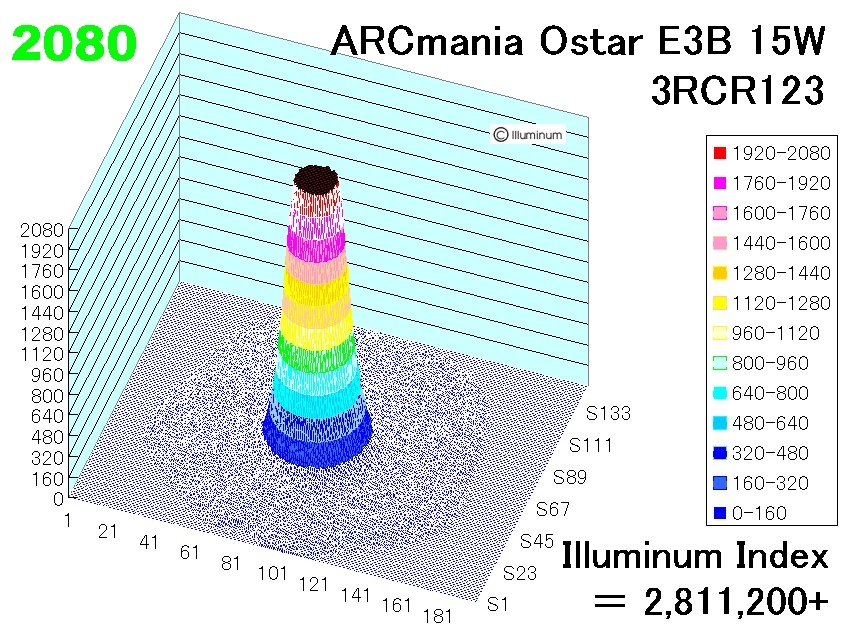

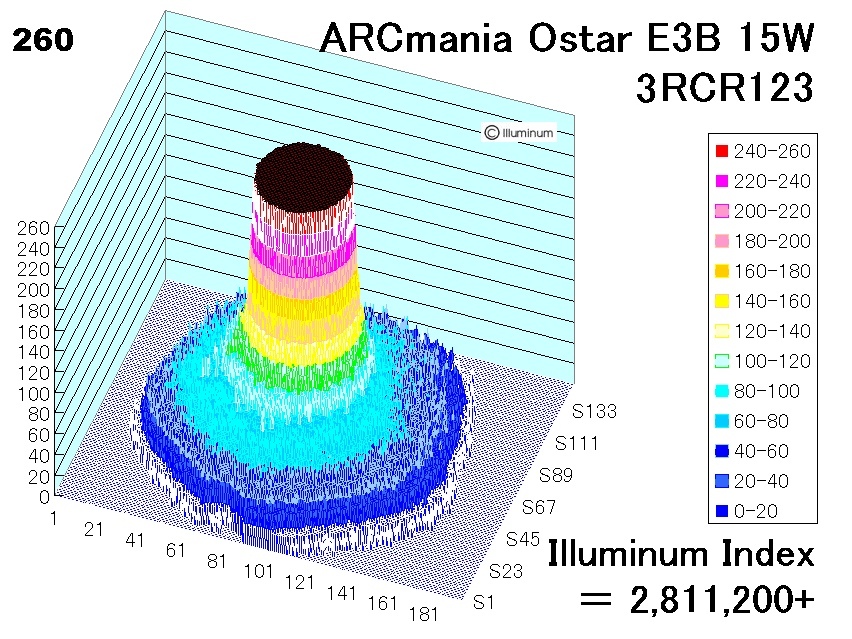

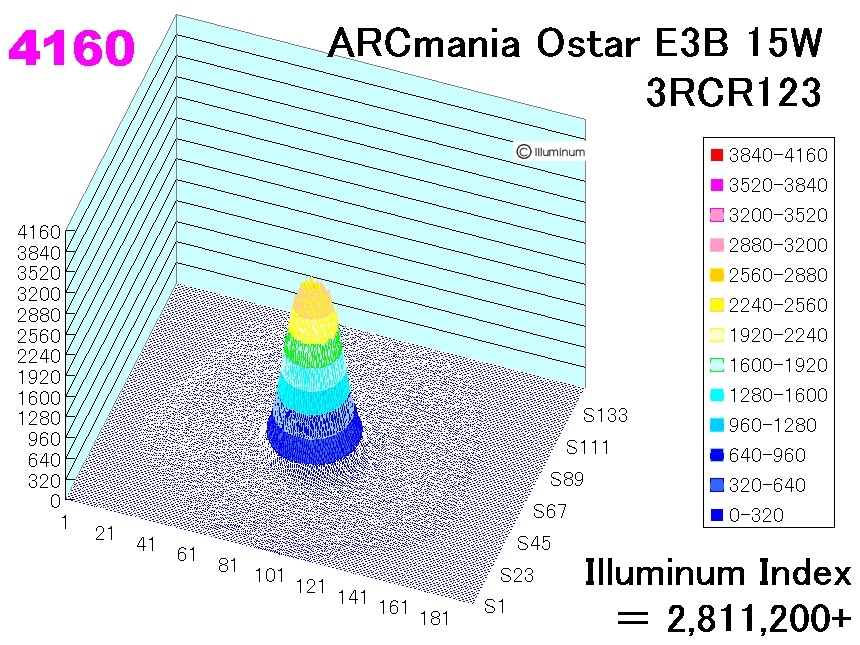

● イルミナムインデクス (width:1000 point = 84 degrees)
イルミナムインデクス（勝手規格です）= 2,811,200+ です。

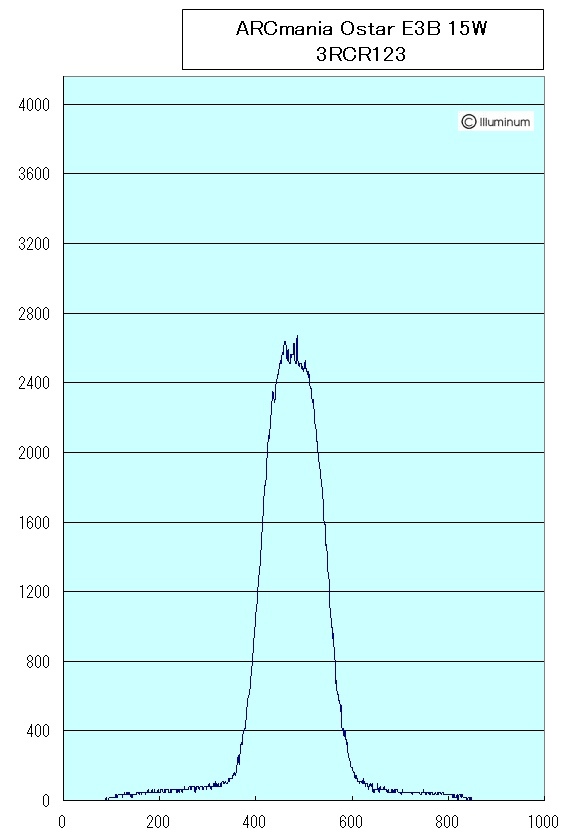

● ２Ｄグラフ
■ ライトについて

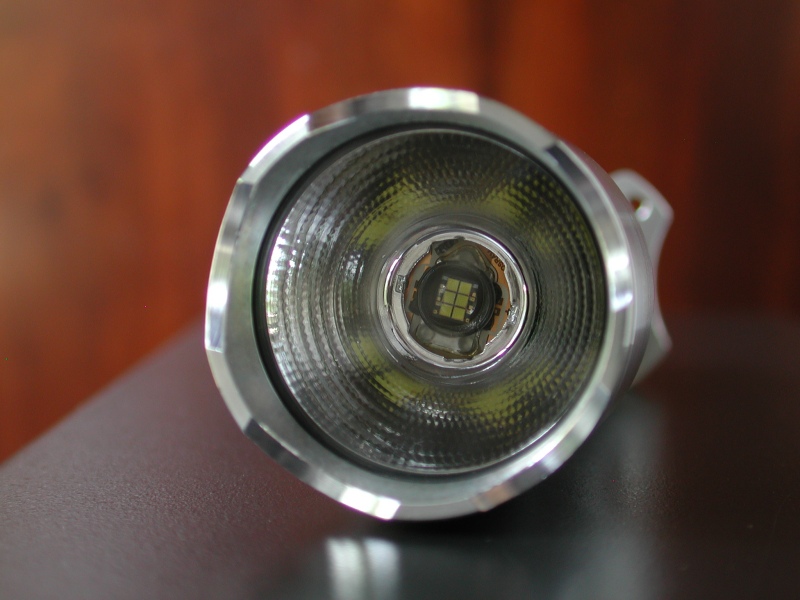

このライトは、ARCmania 氏と TnC 作のコンバーター付きのモデルです。ＬＥＤはオスラム オプト セミコンダクター社の６チップ入った OSTAR LEW E3B を１個使ったプロトタイプです。先の「注」にも有りますように実際の制作時には、この６チップＬＥＤの場合は、CR123A もしくは RCR123(Li-Ion) 電池を４本使い、電池３本のモデルのＬＥＤは４チップタイプの LEW E2B を１個となるそうです。
このため、６チップモデルは幾分アンダードライブとなっているようで、またＬＥＤもＰＬＪさんご手配の OSTAR LEW E3B は明るさランクが高く、それらを考慮すると実際の製品化された時には上記のデータ以上に明るくなることが予測されます。
■ データ・明るさについて
今回測定したデータ中のイルミナムインデクスについて、幾分測定範囲外にも明るさが有る状況ですので僅かだと思いますが値が小さ目に出ています。
今回のテスト結果では、マルチチップによる発光部分の大きさが大きいこととリフレクターがマルチカットタイプであることとの関係は分かりませんが集光性はあまり良くありません。しかし、Luxeon V Poarable 軽く凌ぐパワーでキャンプなどで大人数で行動するときの周辺を広く明るく照らす用途などに向いていると思います。
最後に、このテスト用にライトをお貸し出し下さったＰＬＪさんに感謝いたします。ありがとうございました。
